Précision à 90° : Exploiter le rendement du couple élevé grâce aux servoréducteurs à angle droit PAR

Dans les systèmes de commande de mouvement avancés, où contraintes d'espace et précision du couple doivent coexister, le réducteur servo à angle droit PAR se distingue comme une solution de haute technologie. Conçu pour la transmission de puissance à 90 degrés, ce réducteur intègre un engrenage conique spiralé et une architecture planétaire pour offrir une efficacité exceptionnelle, un faible niveau sonore et une grande précision de positionnement.

Des fabricants comme iHF Group ont perfectionné cette technologie pour répondre aux exigences évolutives des machines CNC, des systèmes d'automatisation et des applications industrielles à grande vitesse.

Qu'est-ce qu'un réducteur servo à angle droit PAR ?

Un réducteur servo à angle droit PAR est un système de transmission compact qui redirige la sortie du moteur de 90 degrés tout en conservant une densité de couple et une précision élevées. Il combine :

● Engrenages coniques à denture spirale pour une transmission angulaire fluide

●  Étages planétaires pour la multiplication du couple et la stabilité

●  Conception rigide du boîtier pour une intégrité structurelle sous charge

Cette configuration hybride garantit à la fois une flexibilité directionnelle et une efficacité mécanique, ce qui la rend idéale pour les configurations de machines compactes.

Avantages fondamentaux de l'ingénierie

1. Transmission de puissance de précision à 90°

Au cœur du système se trouve le mécanisme d'engrenage conique spiralé, qui permet :

●  Transfert de couple en douceur à angle droit

●  Réduction des vibrations et du bruit

●  Rendement de transmission élevé par rapport aux systèmes à engrenages coniques traditionnels

Cela rend la boîte de vitesses particulièrement adaptée aux applications nécessitant un mouvement silencieux et stable, telles que les lignes d'automatisation de précision.

2. Fiabilité à haute vitesse grâce à une cage planétaire à double support

La conception de la cage planétaire à double support améliore :

●  Répartition de la charge sur plusieurs contacts d'engrenages

●  Stabilité lors du fonctionnement à haute vitesse

●  Usure réduite et durée de vie prolongée

Cette architecture garantit un fonctionnement fiable de la boîte de vitesses, même dans des conditions d'utilisation intensives.

3. Large gamme de tailles et intégration flexible

La série PAR est disponible dans une large gamme de tailles (60–180), permettant aux ingénieurs de :

●  Sélectionner les configurations optimales pour les exigences de couple et de vitesse

●  S'intègre à différents types de moteurs et de systèmes d'accouplement

●  S’adapter à différentes configurations de machines sans repenser l’ensemble du système

Cette flexibilité est essentielle pour les équipementiers et les intégrateurs de systèmes travaillant dans de multiples secteurs d'activité.

4. Couple de sortie élevé avec compatibilité avec les engrenages hélicoïdaux

Associé à des systèmes d'engrenages hélicoïdaux, le réducteur servo à angle droit PAR offre :

●  Capacité de couple accrue

●  Performances de charge améliorées

●  Transmission de mouvement plus fluide

Cette synergie permet des performances constantes dans des environnements exigeants et critiques en matière de précision.

5. Indicateurs de précision et de performance exceptionnels

Les spécifications techniques mettent en évidence la précision de la boîte de vitesses :

Plage de rapports de transmission : 3–100

Précision du recul :

●  P1 : 3–5 minutes d’arc

●  P2 : 5–8 minutes d’arc

De si faibles valeurs de jeu sont essentielles pour les applications exigeant un positionnement précis et une grande répétabilité, notamment l'usinage CNC et les systèmes robotisés.

Applications industrielles

◆ Machines à commande numérique (CNC)

●  Positionnement précis pour les opérations de découpe et de fraisage

●  Transmission de couple stable sous charges variables

●  Conception compacte pour les machines-outils à espace restreint

◆ Équipements d'emballage et d'impression

●  Fonctionnement fluide et silencieux pour les lignes à grande vitesse

●  Contrôle constant du mouvement pour un alignement précis

●  Vibrations réduites pour une meilleure qualité d'impression

◆ Automatisation et robotique

●  Haute précision pour les tâches de mouvement répétitives

●  Structure compacte pour les articulations et les axes robotiques

●  Performances fiables en environnement de fonctionnement continu

Groupe iHF : L’excellence en ingénierie du contrôle de mouvement

Le groupe iHF s'est imposé comme un fournisseur de confiance de solutions de transmission haute performance. Ses réducteurs à angle droit servo PAR sont conçus avec :

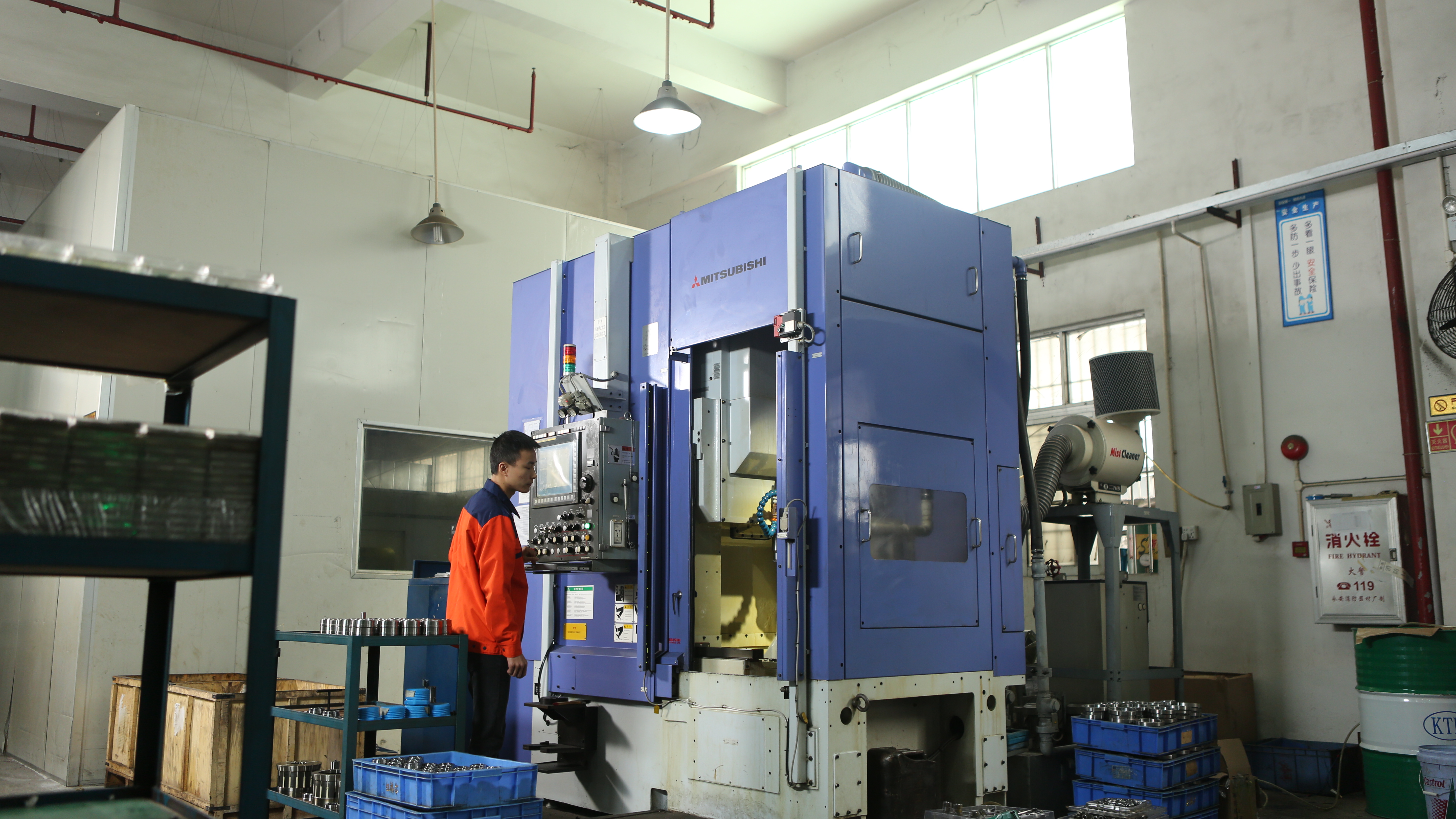

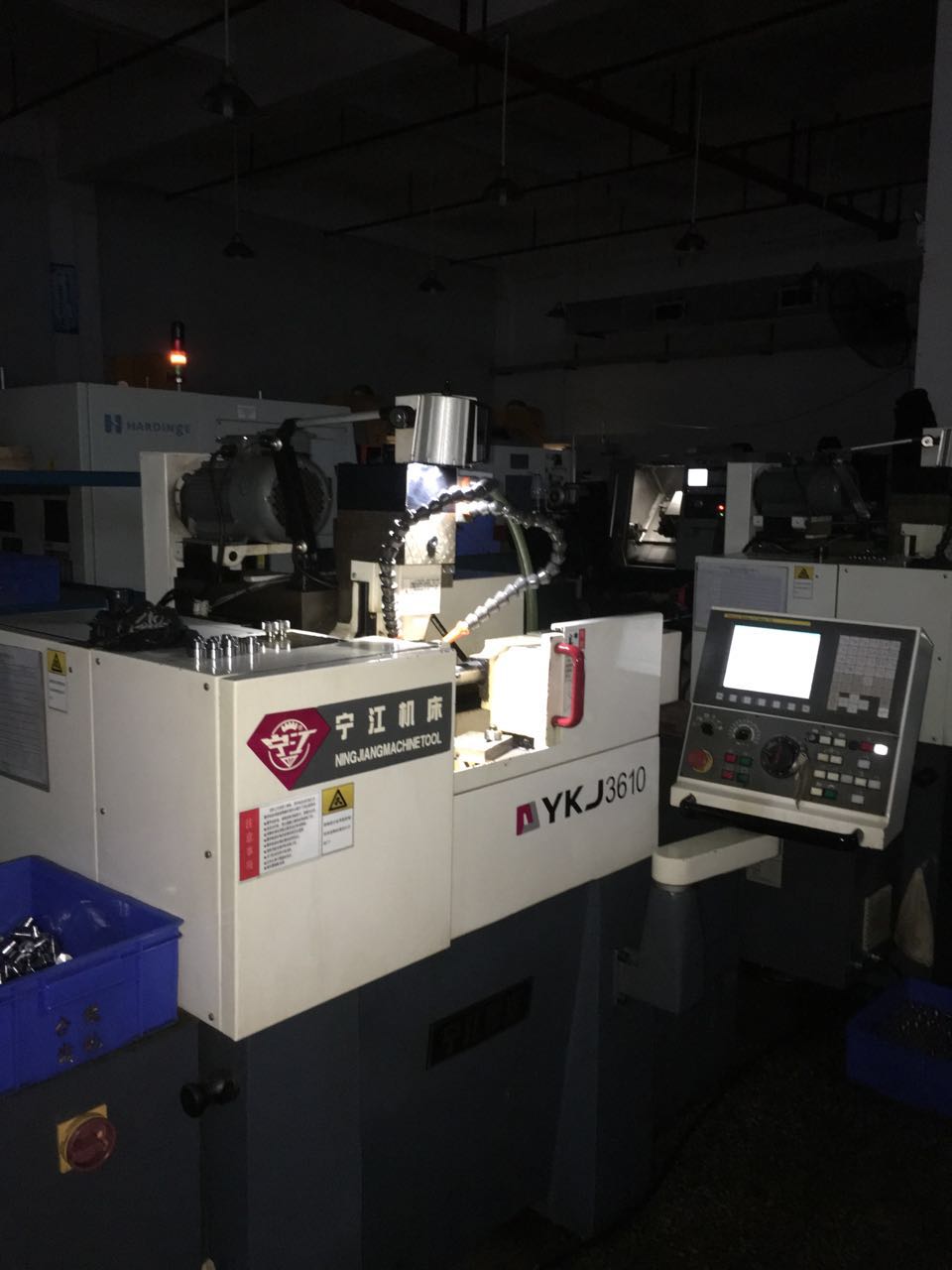

●  Techniques de fabrication d'engrenages avancées garantissant précision et durabilité

●  Conception structurelle optimisée pour une rigidité et une compacité maximales

●  Des systèmes de contrôle qualité rigoureux garantissent des performances constantes

En misant à la fois sur l'innovation et la fiabilité, le groupe iHF propose des solutions qui répondent aux exigences rigoureuses de l'industrie moderne.

Critères de sélection des ingénieurs

Lors du choix d'un réducteur servo à angle droit PAR, les ingénieurs doivent évaluer :

◆ Exigences de charge

Demande de couple en régime de pointe et en fonctionnement continu

Compatibilité avec la sortie du moteur

◆ Besoins de précision

Niveau de jeu requis (P1 vs P2)

Précision de positionnement pour l'application

◆ Contraintes d'installation

Espace de montage disponible

Orientation de l'arbre et options de couplage

◆ Conditions opérationnelles

exigences de vitesse

Des facteurs environnementaux tels que la température et la poussière

Choisir la bonne configuration garantit des performances optimales et une fiabilité à long terme.

FAQ

Q1 : Qu'est-ce qui différencie un réducteur servo à angle droit PAR des réducteurs standard ?

Il combine des systèmes d'engrenages coniques hélicoïdaux et planétaires pour obtenir une haute précision, une conception compacte et une transmission efficace à 90 degrés.

Q2 : Pourquoi un faible jeu est-il important ?

Un faible jeu assure un positionnement précis et une répétabilité optimale, ce qui est essentiel dans les applications CNC et robotiques.

Q3 : Cette boîte de vitesses peut-elle supporter des opérations à grande vitesse ?

Oui, la cage planétaire à double support assure stabilité et fiabilité même à des vitesses de rotation élevées.

Q4 : Est-il adapté aux applications intensives ?

Absolument. Associé à des systèmes d'engrenages hélicoïdaux, il offre un couple et une capacité de charge élevés.

Q5 : Pourquoi choisir iHF Group pour les réducteurs PAR ?

iHF Group propose des solutions de boîtes de vitesses de précision, durables et personnalisables, adaptées aux applications industrielles les plus exigeantes.

Conclusion

Le réducteur servo à angle droit PAR constitue une solution haute performance pour les industries exigeant une transmission de puissance précise, efficace et compacte. Grâce à son architecture d'engrenages avancée, son faible jeu et sa flexibilité d'intégration, il améliore considérablement les performances du système.

Bénéficiant de l'expertise technique du groupe iHF, ce réducteur est un choix fiable pour les fabricants souhaitant optimiser le contrôle du mouvement, améliorer l'efficacité et maintenir une qualité de fonctionnement constante.
