Décoder la rigidité en torsion : le guide industriel des réducteurs de vitesse compacts à haut rendement

Le paysage industriel moderne est défini par une recherche incessante vers la miniaturisation, le haut débit et l’optimisation structurelle. Dans des domaines avancés tels que les bras robotiques articulés, les véhicules à guidage automatique (AGV) et les équipements de fabrication de semi-conducteurs, les restrictions en matière d'espace au sol et de charge utile sont plus strictes que jamais. Pour répondre à ces exigences, les ingénieurs en conception mécanique s'éloignent des réducteurs de vitesse traditionnels et encombrants et se tournent vers la boîte de vitesses automatisée compacte .

Atteindre une puissance de sortie élevée avec un encombrement physique minimal nécessite une compréhension approfondie de la tribologie, de la modification du profil des dents et de la dissipation thermique. En tant que premier fabricant mondial de commandes de mouvement, le groupe iHF conçoit et fabrique des solutions de réducteurs d'automatisation industrielles compactes de haute précision et à faible jeu, conçues pour répondre à ces exigences multi-axes précises.

Topologie d'engrenage : mécanique planétaire et mécanique des ondes de déformation dans les systèmes miniaturisés

Lors de la spécification d'une boîte de vitesses automatisée compacte à couple élevé, les ingénieurs choisissent généralement entre deux configurations d'engrenages internes principales, en fonction des exigences cinématiques de l'application :

1. Configurations planétaires de précision

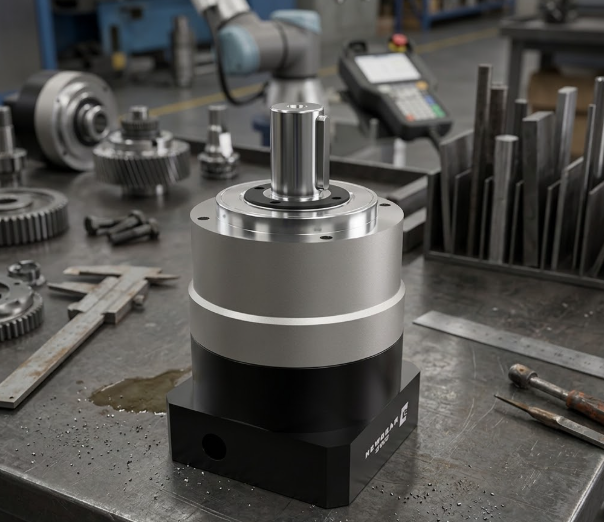

Pour les applications nécessitant une résistance élevée aux chocs et une rigidité en torsion exceptionnelle, les engrenages planétaires spécialisés restent la norme de l'industrie. En répartissant simultanément la charge sur plusieurs engrenages planétaires, une configuration planétaire compacte maximise la densité de couple dans un diamètre extérieur étroit. iHF Group optimise cette configuration en utilisant des engrenages hélicoïdaux rectifiés plutôt que des engrenages droits, ce qui augmente le rapport de contact des dents, supprime le bruit acoustique et prolonge la durée de vie du système.

2. Transmission des ondes de contrainte (harmoniques)

Lorsqu'une application nécessite une précision sans jeu et un profil ultra-léger, comme les articulations d'un robot collaboratif (cobot), l'engrenage à ondes de déformation est idéal. Utilisant une cannelure interne flexible déformée par un générateur d'ondes elliptiques, cette conception atteint des rapports de réduction extrêmes (jusqu'à 100:1 ou plus) en un seul étage incroyablement fin.

Rigidité mécanique : surmonter le jeu et la déviation en torsion

Pour l'automatisation du prélèvement et du placement à grande vitesse ou le positionnement optique de précision, le jeu angulaire peut entraîner des problèmes majeurs, tels que la recherche de position, les pics de vibration et les erreurs de suivi. Une boîte de vitesses automatique compacte haut de gamme à faible jeu doit maintenir un profil de jeu angulaire inférieur à 1 à 3 minutes d'arc tout au long de sa durée de vie opérationnelle.

Pour atteindre ce niveau de précision, iHF Group met en œuvre des modifications avancées de micro-géométrie des dents. En effilant légèrement le profil des dents d'engrenage lors de l'étape finale de meulage CNC, nous éliminons les micro-espaces entre les engrenages correspondants sans provoquer de grippage interne. Cette conception garantit une rotation exceptionnellement douce, une ondulation de couple minimale et la rigidité structurelle stricte nécessaire aux opérations de démarrage et d'arrêt dynamiques.

Gestion thermique et lubrification dans les espaces clos

Lorsque vous concentrez une puissance mécanique élevée dans un espace restreint et clos, la génération de chaleur devient un défi de conception majeur. Étant donné que les servomoteurs compacts ont des surfaces plus petites pour la convection naturelle de la chaleur, les températures internes peuvent augmenter rapidement en cas de cycles continus intenses, entraînant une rupture du film d'huile et une usure accélérée des engrenages.

Pour lutter contre ces contraintes thermiques, les réducteurs haut de gamme intègrent des sciences avancées des matériaux et de l'étanchéité :

● Lubrifiants synthétiques synthétiques : l'utilisation de graisses fluorées synthétiques à haute viscosité ou d'huiles polyalphaoléfines (PAO) permet aux composants internes de fonctionner en douceur sur des plages de températures extrêmes sans se fluidifier ni fuir.

●  Joints à lèvres radiaux à faible friction : des joints Viton ou NBR à revêtement spécial isolent le réservoir d'huile tout en générant une friction minimale contre l'arbre d'entrée, protégeant le système de la surchauffe et empêchant la contamination par des particules externes.

Sourcing Excellence : intégration personnalisée avec iHF Group

Dans le secteur de l'automatisation haute performance, le recours à des composants standards disponibles dans le commerce pour les machines personnalisées conduit souvent à des performances sous-optimales. Le partenariat avec un fournisseur de boîtes de vitesses d'automatisation compactes en gros dédié comme iHF Group offre aux équipes d'ingénierie un accès complet aux configurations d'arbres personnalisées, aux brides de montage spécialisées et à de nombreuses données de tests dynamiques multi-axes.

Que votre projet nécessite une configuration en ligne, à angle droit ou à arbre creux pour le routage des câbles électriques et des conduites pneumatiques, iHF Group fournit le support technique précis requis pour combler de manière transparente le fossé entre la physique théorique de l'automatisation et les performances robustes des usines.

💡 Questions et réponses sur l'automatisation industrielle (FAQ technique)

Q1 : Quelle est la principale différence entre une boîte de vitesses industrielle standard et une boîte de vitesses automatisée compacte spécialisée ?

R : Les boîtes de vitesses standard se concentrent uniquement sur la transmission brute du couple et la rentabilité, ce qui entraîne souvent des carters plus grands, un jeu plus élevé et une efficacité moindre. Une boîte de vitesses d'automatisation compacte est conçue spécifiquement pour le contrôle de mouvement dans des espaces restreints. Il donne la priorité à un faible jeu, un rendement élevé, une densité de couple élevée et une faible inertie structurelle pour gérer les accélérations rapides des servomoteurs.

Q2 : Comment un réducteur planétaire compact contribue-t-il à prolonger la durée de vie du servomoteur d'un système d'automatisation ?

R : En offrant des rapports de réduction exacts, la boîte de vitesses multiplie le couple de sortie tout en réduisant l'inertie de charge réfléchie vers le servomoteur par le carré du rapport de réduction. Cela évite la surchauffe du moteur, équilibre le rapport d'inertie du système et permet des paramètres de réglage beaucoup plus précis et très stables.
