Comment le coulisseau à rouleaux croisés élimine la déflexion induite par le moment dans un mouvement linéaire de précision

Les guides linéaires à recirculation de billes standard atteignent d'excellentes performances sous des charges purement radiales ou axiales, mais leur capacité de charge se dégrade rapidement lorsqu'ils sont soumis à des moments de renversement - la combinaison de force radiale et de décalage qui crée un couple de rotation autour de l'axe longitudinal du guide. Dans l’automatisation de précision, les équipements semi-conducteurs et les systèmes de positionnement optique, ces moments ne sont pas des conditions exceptionnelles mais des états opérationnels de routine. Une scène montée verticalement avec une charge utile décalée, un système de portique avec un outillage asymétrique ou une plate-forme d'alignement multi-axes avec des capteurs en porte-à-faux imposent tous des charges de moment que les guides à billes gèrent via une précharge accrue, des sections de rail plus grandes ou des paires de guides redondantes, qui augmentent toutes la friction, la taille de l'enveloppe et le coût sans aborder la limitation structurelle fondamentale.

La glissière à rouleaux croisés iHF du groupe iHF représente une architecture de mouvement linéaire alternative conçue spécifiquement pour les applications où une charge combinée, y compris des composants de moment importants, est inhérente au profil de mouvement. En disposant les rouleaux cylindriques dans des chemins de roulement orthogonaux à rainure en V à des intervalles de 90 degrés, la conception des rouleaux croisés répartit la charge sur quatre lignes de contact plutôt que deux, offrant ainsi une résistance de moment inhérente sans pénalités de friction dépendantes de la précharge.

Architecture à rouleaux croisés : la géométrie de la capacité de charge multidirectionnelle

Chemins de roulement à rainure en V et disposition des rouleaux orthogonaux

Dans le chariot à rouleaux croisés iHF, des rouleaux cylindriques rectifiés avec précision sont disposés alternativement à 90 degrés les uns par rapport aux autres dans des chemins de roulement à rainure en V usinés dans le rail et le chariot. Chaque rouleau entre en contact avec le chemin de roulement en deux points, créant un total de quatre lignes de contact porteuses par jeu de rouleaux. Lorsqu'une charge verticale (radiale) est appliquée, les rouleaux horizontaux supportent la charge principale tandis que les rouleaux verticaux assurent une contrainte latérale. Lorsqu'une charge horizontale (latérale) est appliquée, la répartition de la charge s'inverse. Lorsqu'un moment de renversement est appliqué, les paires de contacts diagonaux sur les côtés opposés du guide résistent à la tendance à la rotation grâce à une charge différentielle.

Cette géométrie contraste fondamentalement avec les guides à billes, où la charge est supportée au niveau de deux points de contact en arc gothique par bille, et où la résistance du moment dépend entièrement de la multiplication de l'angle de contact induite par la précharge. L'architecture à rouleaux croisés atteint une capacité de moment équivalente à des niveaux de précharge sensiblement inférieurs (ou une capacité de moment nettement plus élevée à une précharge équivalente) car la disposition orthogonale des rouleaux crée une contrainte géométrique inhérente plutôt que de compter sur une déformation élastique pour la stabilité.

Caractéristiques de précharge et de friction

La précharge dans les guides linéaires élimine le jeu interne pour éviter le jeu et augmenter la rigidité, mais elle introduit un frottement de glissement proportionnel à l'ampleur de la précharge. Dans les guides à billes, la capacité de moment requise pour les applications de précision exige souvent des niveaux de précharge qui augmentent la friction de démarrage de 200 à 300 % par rapport aux configurations à ajustement libre.

La glissière à rouleaux croisés iHF atteint une rigidité et une capacité de moment équivalentes avec des niveaux de précharge 40 à 60 % inférieurs à ceux des systèmes de guidage à billes comparables. Cette réduction se traduit directement par des exigences de couple d'entraînement inférieures, une taille de moteur réduite, une production de chaleur réduite et une durée de vie prolongée du lubrifiant. Pour les applications où un mouvement fluide à basse vitesse est essentiel (étages d'interférométrie laser, scanners de microscope à force atomique ou systèmes de distribution de précision), la faible ondulation de friction des glissières à rouleaux croisés élimine les phénomènes de stick-slip que la précharge du guide à billes peut induire.

Fabrication de précision et contrôle dimensionnel

Meulage des chemins de roulement et tri des rouleaux

Les performances d'une glissière à rouleaux croisés dépendent de la précision géométrique des chemins de roulement à rainure en V et de l'uniformité dimensionnelle de la population de rouleaux. Le processus de fabrication du groupe iHF utilise le meulage de profils CNC de chemins de roulement avec une précision de forme inférieure à 1 micromètre et une finition de surface inférieure à Ra 0,2 micromètres. Cette précision garantit que le contact des rouleaux se produit sur toute la ligne de contact théorique plutôt que de se concentrer sur des points élevés qui provoqueraient des contraintes localisées et une fatigue prématurée.

Les rouleaux sont rectifiés avec précision et triés en classes de diamètre avec une granularité de 0,5 micromètre. Chaque glissière à rouleaux croisés iHF est assemblée avec des rouleaux sélectionnés parmi des classes de diamètre assorties pour garantir une répartition uniforme de la charge sur toutes les lignes de contact. Cette discipline de tri évite la concentration de charge qui se produit lorsque des rouleaux de diamètres mixtes partagent un chemin de roulement, où les rouleaux plus grands supportent une charge disproportionnée et les rouleaux plus petits fournissent une contrainte inadéquate.

Vérification de rectitude et de parallélisme

Après assemblage, chaque glissière subit une mesure de rectitude par interférométrie laser ou par surfaces de référence en granit de précision. Les spécifications de rectitude de 3 micromètres par longueur de course de 100 mm sont standard, avec des qualités de précision de 1 micromètre disponibles pour les applications de métrologie et de semi-conducteurs. Le parallélisme entre les surfaces de référence du rail et du chariot est vérifié à 2 micromètres près sur toute la longueur du trajet, garantissant que les configurations empilées multi-axes maintiennent des relations orthogonales sans erreur cumulative.

Ingénierie de la capacité de charge et de la rigidité

Charges nominales statiques et dynamiques

Les valeurs de charge des glissières à rouleaux croisés iHF sont calculées selon la norme ISO 14728-1, avec une capacité de charge statique (C₀) représentant la charge qui induit une déformation permanente de 0,0001 fois le diamètre du rouleau au contact le plus chargé, et une capacité de charge dynamique (C) représentant la charge sous laquelle 90 % des glissières identiques atteignent une durée de vie de 100 km.

Pour une glissière à rouleaux croisés iHF typique avec un diamètre de rouleau de 15 mm et une largeur de rail de 30 mm, la capacité de charge statique dépasse 50 kN dans la direction radiale, 30 kN dans la direction latérale et une capacité de moment de 500 Nm dans les axes de tangage et de lacet. Ces valeurs dépassent largement celles des guidages à billes avec des dimensions d'enveloppe équivalentes, permettant des conceptions de machines compactes qui nécessiteraient des sections de guidage à billes nettement plus grandes ou des configurations à double rail.

Rigidité et flèche sous charge de moment

Le différenciateur critique des performances des glissières à rouleaux croisés est la flèche sous charge de moment. Lorsqu'un moment de renversement est appliqué, le chariot tourne autour de l'axe longitudinal du rail d'un angle proportionnel au moment et inversement proportionnel à la raideur de torsion. La glissière à rouleaux croisés iHF atteint une rigidité angulaire de 500 à 800 Nm/minute d'arc pour les configurations standard, contre 150 à 250 Nm/minute d'arc pour des guides à billes équivalents. Cet avantage de rigidité de 3:1 à 4:1 se traduit directement par une précision de positionnement maintenue dans des conditions de charge utile variables, un facteur décisif dans l'automatisation de précision où la déviation du point central de l'outil doit rester dans les tolérances micrométriques.

Ingénierie des applications : où les glissières à rouleaux croisés offrent une valeur différenciée

Manipulation et inspection des plaquettes de semi-conducteurs

Les platines de tranches des équipements de lithographie, d'inspection et de test de sondes fonctionnent dans des environnements sous vide ou en salle blanche avec des exigences de positionnement inférieures au micromètre. La faible génération de particules du chariot à rouleaux croisés iHF (pas de tubes de retour de billes de recirculation), la compatibilité avec le vide et le rapport rigidité/masse élevé le rendent optimal pour ces applications. iHF Group fournit des lubrifiants cuits sous vide et des matériaux à faible dégazage pour l'intégration dans les systèmes de lithographie EUV et d'inspection par faisceau d'électrons.

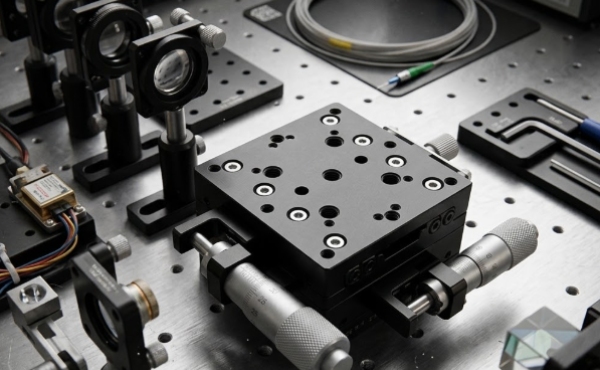

Systèmes d'alignement optique de précision

L'orientation du faisceau laser, le positionnement du bras de référence de l'interféromètre et l'alignement optique adaptatif nécessitent un mouvement linéaire avec une résolution à l'échelle nanométrique et une déviation angulaire minimale. La faible ondulation de friction et la rigidité de torsion élevée de la glissière à rouleaux croisés iHF permettent aux entraînements piézoélectriques ou à bobine acoustique d'obtenir un mouvement fluide et continu sans le tremblement que la variation de friction du guide à billes peut introduire.

Imagerie médicale et radiothérapie

Les portiques de tomodensitomètre, les tables de positionnement des patients à accélérateur linéaire et les bras de robot chirurgical nécessitent un mouvement linéaire avec une capacité de charge, une résistance aux radiations et une accessibilité de maintenance élevées. L'architecture ouverte du toboggan à rouleaux croisés iHF (aucun élément de recirculation pour piéger les débris) et les options de construction en acier inoxydable répondent à ces exigences avec des intervalles d'entretien dépassant 10 000 heures.

Machines de métrologie et de mesure tridimensionnelle

Les axes de MMT et les platines de profilomètre de surface exigent une précision géométrique qui ne se dégrade pas sous les forces de contact du palpeur ou les variations de masse des pièces. La capacité de moment inhérente de la glissière à rouleaux croisés iHF maintient la rectitude et l'équerrage dans ces conditions de charge variables, où les guides à billes nécessiteraient un recalibrage continu ou une masse structurelle excessive pour compenser la conformité.

视频

FAQ

Q : Quelle est la longueur de déplacement maximale disponible pour le toboggan à rouleaux croisés iHF ?

R : Les longueurs de course standard vont de 25 mm à 1 500 mm par incréments de 25 mm, avec des longueurs personnalisées disponibles jusqu'à 3 000 mm pour les applications spécialisées. Les déplacements plus longs nécessitent de prendre en compte la déflexion du rail sous le poids propre et les charges appliquées ; iHF Group fournit une analyse structurelle pour déterminer la section de rail optimale et l'espacement des supports pour des configurations spécifiques.

Q : La glissière à rouleaux croisés iHF peut-elle fonctionner sans lubrification dans les environnements de salle blanche ?

R : Bien qu'un fonctionnement à sec soit possible avec des revêtements et des matériaux spécialisés, les applications typiques en salle blanche utilisent une lubrification minimale avec des graisses perfluoropolyéther (PFPE) qui présentent une pression de vapeur et une génération de particules extrêmement faibles. Les lames compatibles salle blanche d'iHF Group sont assemblées et emballées dans des environnements de classe 100 avec des protocoles de nettoyage validés.

Q : Comment le coût de la glissière à rouleaux croisés iHF se compare-t-il à celui des systèmes de guidage à billes équivalents ?

R : Le coût unitaire est généralement 20 à 40 % plus élevé que celui des guides à billes comparables, mais le coût total du système favorise souvent l'architecture à rouleaux croisés lorsque l'élimination des configurations à double rail, la réduction du dimensionnement du moteur grâce à une friction plus faible et les intervalles de maintenance prolongés sont intégrés. iHF Group fournit une analyse du coût total de possession pour les exigences d’applications spécifiques.

Q : Quel est le niveau de précharge recommandé et peut-il être ajusté sur le terrain ?

R : La précharge standard est réglée en usine par une correspondance sélective du diamètre des rouleaux et un réglage des cales, permettant généralement d'obtenir une précharge légère (2 à 4 % de la capacité de charge dynamique) pour l'automatisation générale ou une précharge moyenne (5 à 8 %) pour les applications de précision. Le réglage de la précharge nécessite le démontage et le remplacement des rouleaux ; iHF Group recommande un service d'usine pour la modification de la précharge afin de maintenir les spécifications de performances.

Q : Des versions en acier inoxydable ou résistantes à la corrosion sont-elles disponibles ?

R : Oui, iHF Group propose des chemins de roulement et des rouleaux en acier inoxydable 440C pour les environnements corrosifs ou en salle blanche, ainsi que des boîtiers en acier inoxydable 304 pour les applications de lavage. Des options de rouleaux en céramique (nitrure de silicium) sont disponibles pour des exigences extrêmes de résistance à la corrosion ou d'isolation électrique.
