Dans l'architecture de l'automatisation moderne, de l'usinage CNC, de la fabrication de semi-conducteurs et de la robotique de transfert à grande vitesse, l'intégrité structurelle des axes de mouvement linéaire dicte le plafond de performances de l'ensemble du système. Au cœur de ces systèmes multi-axes se trouve le guide linéaire , un composant essentiel conçu pour supporter de lourdes charges utiles, minimiser les coefficients de frottement et maintenir une répétabilité de position strictement submicronique dans des profils d'accélération agressifs.
La sélection du système de roulements linéaires idéal nécessite d'équilibrer les contraintes géométriques, les charges structurelles, les conditions environnementales et les exigences de coûts. Pour les ingénieurs en conception mécanique, optimiser un axe ne consiste pas à trouver un composant générique ; il s'agit de configurer un ensemble mécanique précis qui élimine la déflexion, contrôle les phénomènes de broutage et prolonge la durée de vie mécanique.
1. Adaptabilité géométrique : maximiser les ratios déplacement/charge utile
Le principal défi de conception dans la planification de mouvements multi-axes consiste à configurer un axe qui répond aux exigences spatiales sans introduire de surplombs structurels ni de poids inutile. Un rail de guidage linéaire de longueur personnalisée hautement optimisé relève ce défi en offrant une flexibilité structurelle sur différentes tailles.
En utilisant des profils de rail pouvant être personnalisés entre 25 mm et 2 000 mm, les concepteurs de systèmes peuvent adapter leurs configurations pour répondre exactement aux exigences de déplacement, éliminant ainsi le besoin de découpes complexes sur site ou de compromis structurels. Pour compléter cette gamme dimensionnelle, ces systèmes prennent en charge des configurations modulaires, permettant 1 à 8 blocs coulissants par rail individuel.

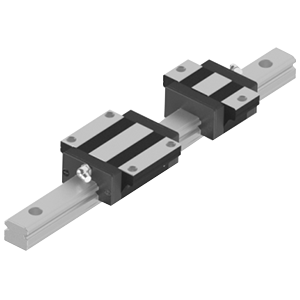

Pour les applications avec de longues courses et de faibles charges utiles, une configuration à bloc unique réduit la friction et le couple de traînée. À l'inverse, pour les installations industrielles à moment élevé et à charges lourdes, le montage de plusieurs blocs sur un seul rail répartit uniformément les charges radiales, radiales inversées et latérales. Cette disposition multibloc maintient les contraintes localisées en toute sécurité dans les limites élastiques du matériau, empêchant ainsi l'indentation des rails et une usure inégale.
2. Métallurgie avancée : adapter les matériaux de base aux facteurs de stress environnementaux
Les environnements d’exploitation varient considérablement selon les secteurs. Un système à mouvement linéaire fonctionnant dans une salle blanche pour semi-conducteurs à ultra-vide (UHV) est confronté à des facteurs de contrainte complètement différents de ceux fonctionnant sur une ligne de soudage automobile à haut débit.
La sélection de composants de guidage linéaire en acier inoxydable empêche l'oxydation dans les environnements très humides ou avec des désinfectants chimiques, éliminant ainsi le risque de piqûres de surface qui peuvent perturber les boucles de recirculation des roulements à billes. D'autre part, le choix d'un rail linéaire en acier au carbone à haute rigidité maximise la rigidité structurelle sous de lourdes charges statiques et dynamiques. Cela empêche la déformation élastique sous de fortes charges de moment, maintenant la déflexion structurelle à un minimum absolu lors de changements de direction rapides.
3. Évaluation de la précision : aligner les tolérances de mouvement sur la demande des applications
La sur-ingénierie d'un système en spécifiant des tolérances excessives augmente les coûts globaux du projet, tandis qu'une sous-ingénierie entraîne une dérive de précision et une défaillance structurelle prématurée. Pour équilibrer coût et performances, les systèmes de mouvement linéaire modernes sont structurés en deux niveaux de précision distincts, calibrés en usine.
Systèmes de qualité standard
Conçu pour une automatisation, une manutention, des machines d'emballage et des systèmes logistiques rentables. Cette nuance offre une solution fiable à faible friction où le parallélisme structurel et la fluidité des mouvements sont valorisés par rapport à une précision absolue submicronique.
Systèmes de qualité de précision
Spécialement conçu pour les domaines exigeants tels que la manipulation des semi-conducteurs, le traitement laser, l'inspection des plaquettes et les machines à mesurer tridimensionnelles (MMT). Un guide linéaire industriel de précision présente des tolérances dimensionnelles strictes en hauteur et en largeur. Cette cohérence géométrique limite le faux-rond vertical et horizontal pendant le déplacement, empêchant les micro-vibrations et garantissant la précision exacte nécessaire à la découpe laser haute résolution et au placement des composants électroniques à l'échelle nanométrique.
4. Tribologie et architecture de durée de vie prolongée
Les performances à long terme de tout roulement linéaire dépendent de sa dynamique de recirculation interne et de l'entretien de sa lubrification. Systèmes haut de gamme conçus par iHF Group
Pour éviter la perte de lubrifiant et empêcher les contaminants en suspension dans l'air d'entrer, chaque bloc coulissant est équipé de joints d'extrémité à double lèvre intégrés, de joints inférieurs et de grattoirs internes. Les embouts de recirculation optimisés acheminent les roulements à billes en douceur sur leurs chemins de retour, réduisant ainsi la friction, réduisant le bruit de fonctionnement et assurant une répartition uniforme de la graisse. Ce système de lubrification interne prolonge les intervalles de maintenance, réduit le coût total de possession (TCO) et garantit un fonctionnement constant et stable sur des millions de mètres linéaires de déplacement.
Conclusion : garantir l'intégrité du mouvement dans les industries mondiales
Dans le domaine de l'automatisation haute performance, la fiabilité globale d'une machine dépend entièrement de la stabilité de ses guidages linéaires. Le choix de pistes linéaires de faible spécification et non étalonnées entraîne des dérives de positionnement fréquentes, un bruit mécanique excessif et des arrêts de production coûteux.
En s'associant à un fabricant de mouvements linéaires expérimenté comme iHF Group, les équipes d'approvisionnement et les intégrateurs de systèmes ont accès à des solutions linéaires hautement modulaires et validées en usine. Offrant des longueurs de rail personnalisables jusqu'à 2 000 mm, des choix de matériaux doubles (acier inoxydable et acier au carbone) et un classement de précision spécialisé, iHF Group fournit la base mécanique robuste nécessaire pour construire des systèmes automatisés plus rapides, plus précis et très durables.
