Du micron à la maîtrise : mouvement de haute précision avec les glissières à rouleaux croisés iHF

Dans les domaines de l'ingénierie de haute précision tels que l'optique, la fabrication de semi-conducteurs et la métrologie, la demande en systèmes de mouvement linéaire ultra-précis et stables ne cesse de croître. Le système de guidage à rouleaux croisés iHF constitue une solution sophistiquée conçue pour offrir une précision de positionnement exceptionnelle, un mouvement fluide et une grande stabilité structurelle. Développé par le groupe iHF, ce système de mouvement linéaire avancé intègre des rouleaux disposés en croix et des guides à rainure en V de précision, ce qui lui confère des performances supérieures aux mécanismes de glissement traditionnels.

1. Qu'est-ce qu'un toboggan à rouleaux croisés ?

Une plateforme linéaire à glissières à rouleaux croisés de haute précision est une plateforme de positionnement mécanique qui utilise des rouleaux cylindriques disposés orthogonalement (transversalement) entre deux glissières en forme de V.

◆ Concept de conception fondamental :

● Les rouleaux sont positionnés à des angles de 90°

●  Les rouleaux entrent en contact simultanément avec les surfaces de la rainure en V

●  La charge est répartie uniformément sur plusieurs points de contact

Cette configuration permet au coulisseau linéaire à rouleaux croisés, pour un positionnement précis, d'obtenir un mouvement extrêmement fluide avec un frottement minimal et une rigidité élevée.

2. Conception structurelle et principe de fonctionnement

Le système de guidage à rouleaux croisés avec rainure en V fonctionne par contact de roulement plutôt que par frottement de glissement.

Éléments structurels clés :

◆ Rouleaux disposés en croix

L'orientation alternée améliore la répartition de la charge

Supporte les charges multidirectionnelles (radiales, axiales, moment)

◆ Rails de guidage à rainure en V

Surfaces rectifiées avec précision

Assure un guidage linéaire précis

◆ Mécanisme de préchargement

Élimine le jeu entre les rouleaux et les glissières

Améliore la rigidité et la précision du positionnement

Le groupe iHF fabrique des glissières à rouleaux croisés haute stabilité pour applications industrielles, garantissant des performances constantes même dans des conditions exigeantes.

3. Mécanismes d'entraînement et variantes de produits

Le système de glissières à rouleaux croisés iHF offre de multiples configurations d'entraînement pour répondre à différentes exigences de précision.

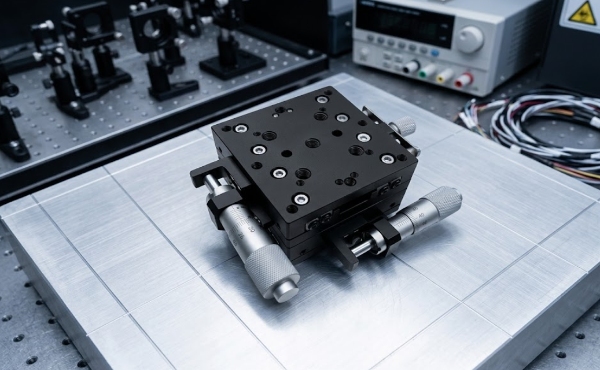

◆ Glissière à rouleau transversal d'alimentation de la tête micrométrique

Lecture minimale : 0,01 mm

Adapté aux réglages manuels quantitatifs

Idéal pour les tâches d'alignement optique et de laboratoire

◆ Glissière à rouleaux croisés entraînée par vis-mère

Conçu pour les applications d'alimentation fine

Contrôle de mouvement fluide et stable

Ne convient pas à l'affichage numérique en raison de l'absence d'échelle.

◆ Lame à tête micrométrique motorisée haute résolution

Résolution jusqu'à 0,5 μm

Permet un positionnement ultra-précis

Adapté aux systèmes de mesure de haute précision

Ces options permettent d'adapter la solution du fabricant de glissières à rouleaux croisés sur mesure à divers besoins industriels.

4. Options de configuration multi-axes

Les applications modernes nécessitent souvent des mouvements multidimensionnels. Le système de glissières à rouleaux croisés multiaxes prend en charge différentes configurations :

● Axe X : Mouvement linéaire dans une seule direction

●  Axe Y : Mouvement linéaire perpendiculaire

●  Axe XZ : Mouvement combiné horizontal et vertical

●  Axe XYZ : Positionnement tridimensionnel complet

iHF Group fournit des systèmes de glissières à rouleaux croisés modulaires pour le positionnement multi-axes, permettant une intégration système flexible.

视频

5. Avantages en matière de performance

Le système de glissières à rouleaux croisés de haute précision offre plusieurs avantages techniques :

◆ Précision de positionnement exceptionnelle

La conception à rouleaux croisés minimise les écarts et garantit la répétabilité.

◆ Haute rigidité

Les rouleaux préchargés éliminent le jeu et améliorent la rigidité structurelle.

◆ Mouvement fluide

Le contact de roulement réduit la friction et les effets de stick-slip.

◆ Conception compacte

Capacité de charge élevée dans un format compact.

Ces caractéristiques rendent la platine linéaire à rouleaux croisés de précision pour l'automatisation et l'optique extrêmement efficace dans les environnements exigeants.

6. Scénarios d'application

Le fournisseur de glissières à rouleaux transversaux industrielles prend en charge une large gamme d'applications de haute précision :

◆ Instruments optiques

Alignement et étalonnage des lentilles

◆ Équipements pour semi-conducteurs

Positionnement et inspection des plaquettes

◆ Systèmes de métrologie

Plateformes de mesure de haute précision

◆ Dispositifs médicaux

positionnement précis dans les équipements de diagnostic

◆ Automatisation et robotique

Systèmes d'assemblage et d'inspection de précision

iHF Group fournit des solutions de glissières à rouleaux croisés sur mesure, adaptées à ces secteurs d'activité.

7. Considérations relatives à l'installation et à l'alignement

Pour exploiter pleinement un système de glissières à rouleaux croisés de précision, une installation correcte est essentielle.

◆ Meilleures pratiques :

●  Assurez-vous que les surfaces de montage sont planes et rigides.

●  Évitez toute surcharge au-delà de la capacité spécifiée

●  Maintenir des conditions de fonctionnement propres

●  Utiliser un couple de serrage approprié

Ces pratiques garantissent des performances optimales et une longue durée de vie aux systèmes de glissières à rouleaux croisés.

8. Maintenance et fiabilité

Un fabricant de glissières à rouleaux croisés durables doit impérativement mettre l'accent sur la fiabilité à long terme.

◆ Consignes d'entretien :

●  Lubrification périodique des rouleaux et des glissières

●  Inspection pour détecter toute contamination ou tout débris

●  Vérification régulière de l'exactitude

iHF Group conçoit des systèmes de glissières à rouleaux croisés nécessitant peu d'entretien, réduisant ainsi les temps d'arrêt opérationnels.

9. Pourquoi choisir iHF Group ?

En tant que fournisseur de confiance, le groupe iHF est spécialisé dans la production de glissières à rouleaux croisés de haute précision.

◆ Principaux atouts :

●  Technologie de fabrication avancée

●  Systèmes de contrôle qualité rigoureux

●  Gamme de produits complète

●  Capacité d'approvisionnement mondiale

Leur expertise garantit des performances fiables dans les applications critiques de positionnement et de contrôle de mouvement.

10. Foire aux questions (FAQ)

Q1 : Quel est le principal avantage d'une glissière à rouleaux croisés ?

Il offre une grande précision, un mouvement fluide et une excellente rigidité.

Q2 : Quelle est la différence entre une avance à tête micrométrique et un entraînement par vis-mère ?

La tête micrométrique permet un réglage quantitatif, tandis que la vis-mère assure un mouvement continu et fluide sans échelle.

Q3 : Les glissières à rouleaux croisés peuvent-elles être utilisées dans des systèmes multi-axes ?

Oui, ils prennent en charge les configurations X, Y, XZ et XYZ.

Q4 : Quels secteurs tirent le plus grand profit des glissières à rouleaux transversaux ?

Optique, semi-conducteurs, métrologie, dispositifs médicaux et automatisation.

Conclusion

Le chariot à rouleaux croisés iHF est une solution haute performance pour les mouvements linéaires de précision, offrant une exactitude, une stabilité et une flexibilité inégalées. Sa conception innovante, associée à de multiples options d'entraînement et des configurations multi-axes, en fait un outil indispensable pour les applications d'ingénierie de pointe.

Grâce à sa solide expertise technique et à ses capacités de production, le groupe iHF continue de fournir des systèmes de glissières à rouleaux croisés fiables et personnalisables pour les industries du monde entier.
