Réducteurs à engrenages hélicoïdaux de haute précision pour une transmission de puissance fluide et silencieuse

Dans l'automatisation industrielle moderne, la robotique de précision et les systèmes de transmission mécaniques robustes, le réducteur de vitesse n'est pas simplement un composant limitant la vitesse ; c'est la pierre angulaire structurelle de la précision de position et de la multiplication du couple. À mesure que les servomoteurs tendent vers des vitesses de rotation plus élevées et des empreintes compactes, la demande d'unités de transmission secondaires capables de gérer ces entrées dynamiques sans sacrifier les limites de jeu ni introduire de bruit acoustique s'est intensifiée.

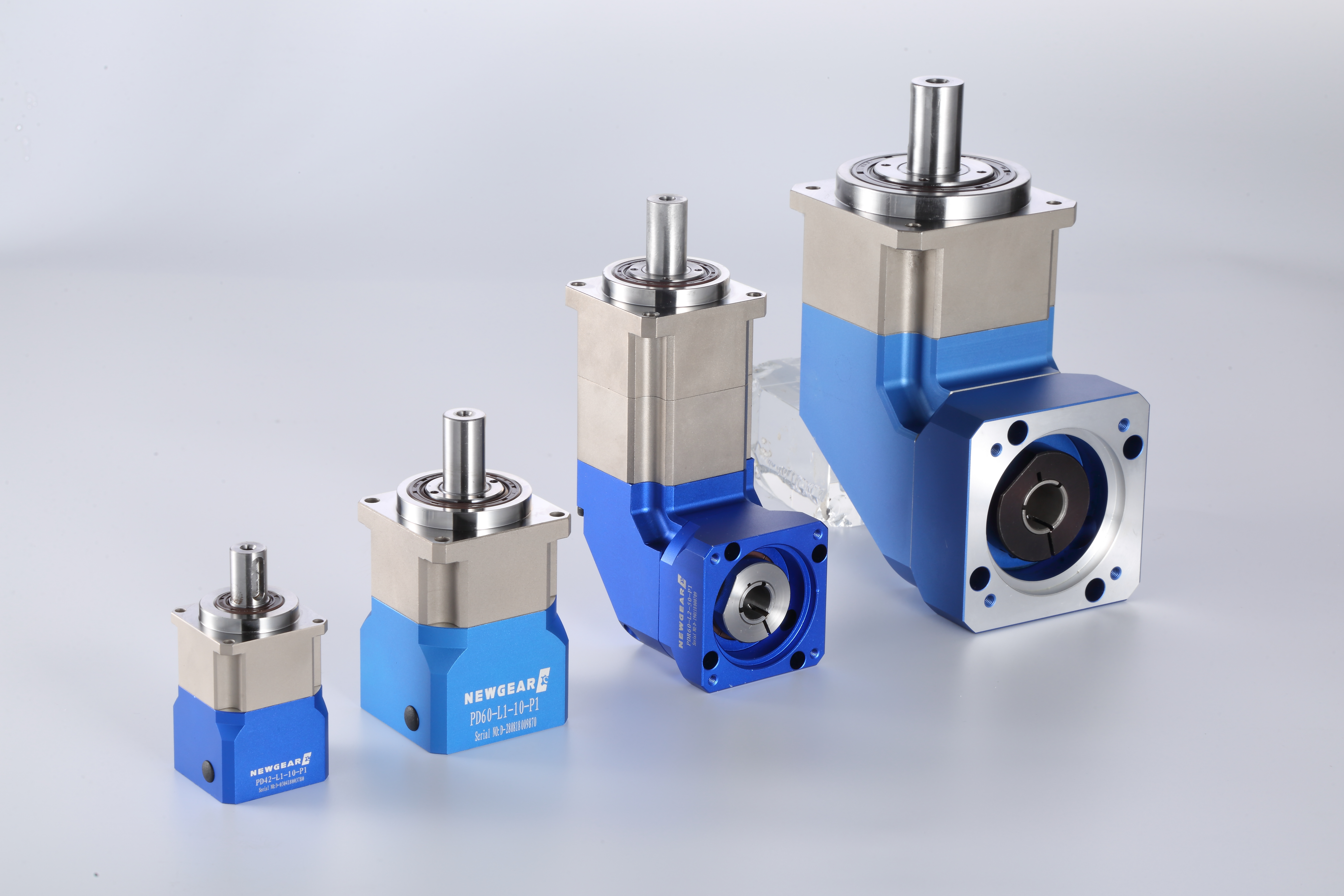

Lors de la conception de machines multi-axes hautes performances, la sélection d'une boîte de vitesses générique peut introduire des variables indésirables, telles qu'une déflexion structurelle, une dégradation par micro-jeu et des pics thermiques localisés. Pour relever ces défis opérationnels, le groupe iHF a développé une solution de groupe motopropulseur avancée centrée sur notre série phare de réducteurs à engrenages hélicoïdaux . En combinant un profilage hélicoïdal de précision avec une enveloppe structurelle innovante à angle droit, ce système de réduction de vitesse redéfinit l'efficacité, la rigidité et la fiabilité de positionnement à long terme.

La géométrie du silence : intégration de biseaux en spirale à angle droit

Pour comprendre la supériorité mécanique de la conception du groupe iHF, il faut d'abord regarder l'orientation de ses étages d'engrenage. Les boîtes de vitesses en ligne standard nécessitent souvent des empreintes de montage plus longues, ce qui complique l'espacement dans les robots articulés multi-axes ou les usines compactes.

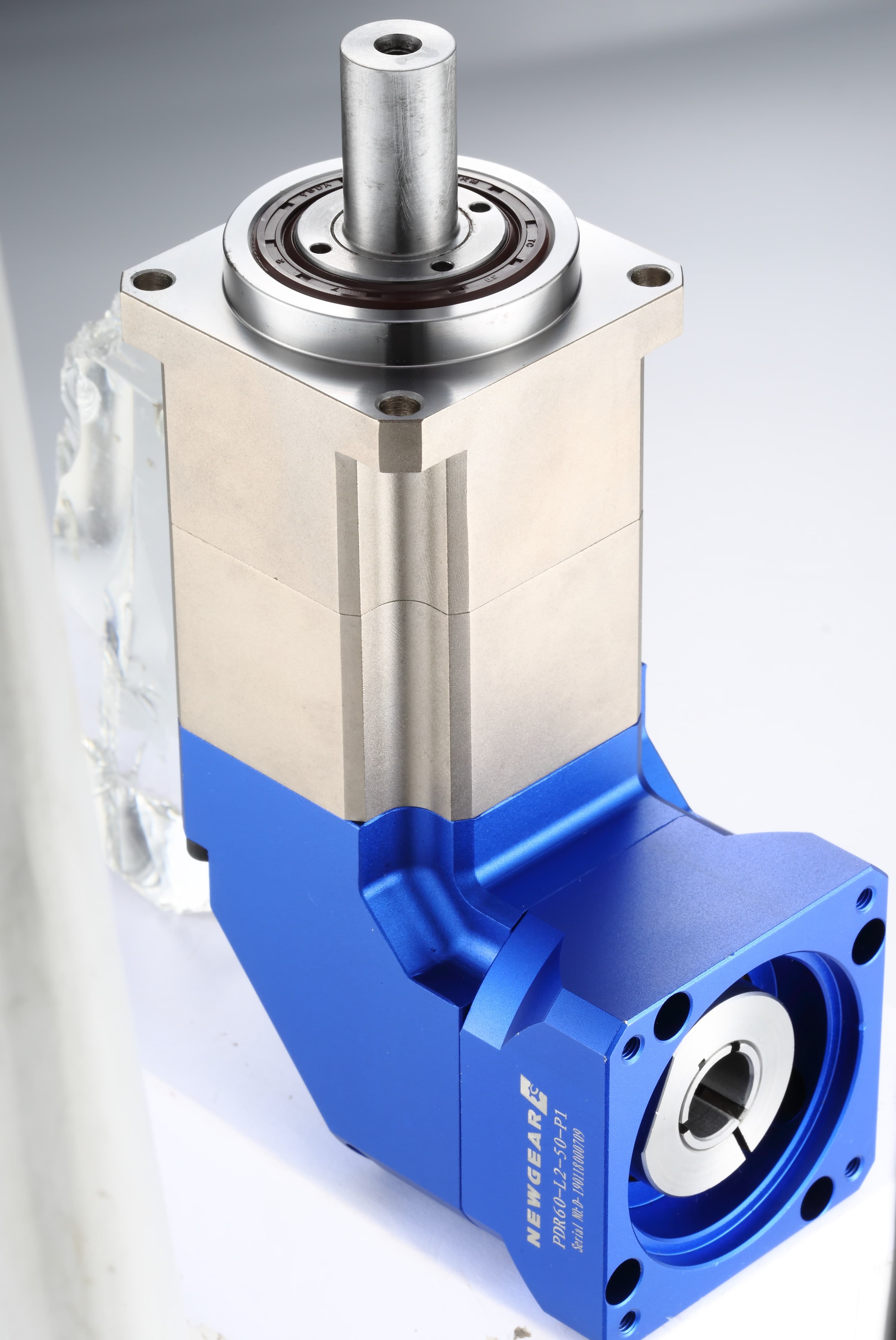

Notre système résout cette contrainte d'emballage en offrant une sortie à angle droit peu encombrante via des engrenages coniques en spirale.

Contrairement aux engrenages coniques à dents droites, qui souffrent d'un impact soudain de dent à dent et d'un pas audible élevé lors d'un engagement à grande vitesse, les engrenages coniques en spirale présentent une ligne de dents incurvée et hélicoïdale. Cette géométrie garantit une trajectoire d’engagement progressive et roulante des dents :

● Optimisation de la lubrification hydrodynamique : l'interaction de roulement fluide permet à un film fluide d'huile de rester entre les dents de l'engrenage, réduisant ainsi considérablement la friction.

●  Atténuation acoustique : le profil de contact progressif garantit un fonctionnement exceptionnellement fluide et silencieux, ce qui le rend idéal pour l'automatisation médicale, les lignes d'impression et les environnements de salles blanches.

●  Gestion de charges élevées bidirectionnelles : les dents en spirale répartissent les forces de poussée uniformément sur l'ébauche de l'engrenage, permettant à la configuration à angle droit de gérer en douceur les cycles d'indexation agressifs avant-arrière.

Maximiser la rigidité en torsion : l'architecture de cage à double support

Dans les applications d'indexation à grande vitesse et à haute inertie, telles que les systèmes de portique CNC ou les bras d'emballage automatisés, des accélérations et des décélérations soudaines soumettent le support d'engrenage interne à des forces de torsion massives. Si le support interne dévie ne serait-ce que de quelques microns, l'alignement des engrenages est modifié, entraînant une usure accélérée des dents et une dégradation immédiate du jeu.

Le réducteur à engrenages hélicoïdaux à haute rigidité conçu par iHF Group élimine cette vulnérabilité structurelle grâce à une conception intégrée avec une structure à cage à double support. Au lieu de broches planétaires en porte-à-faux supportées à une seule extrémité, nos engrenages planétaires sont logés dans un support de cage solide à double face.

Cette configuration à double support offre des avantages mécaniques exceptionnels :

●  Élimination de la déflexion en porte-à-faux : le support à double support répartit les forces radiales et tangentielles de manière égale entre les deux extrémités des broches planétaires, empêchant ainsi tout désalignement sous un couple maximal maximal.

●  Rétention de précision à haute vitesse : en gardant l'engrenage parfaitement parallèle sous des charges variables, l'architecture intégrée maintient des performances de micro-jeu constantes sur des millions de cycles opérationnels.

Amélioration de l'alignement du moteur grâce à des systèmes axiaux et à pinces de précision

Une cause fréquente de défaillance prématurée de la boîte de vitesses est un mauvais alignement de l’arbre du moteur lors de l’installation initiale. Même un léger désalignement angulaire entre l'arbre du servomoteur et le pignon d'entrée crée des charges radiales parasites, entraînant des fuites des joints d'huile, une fatigue des roulements et des vibrations localisées.

iHF Group répond à ce risque d'assemblage en intégrant un système de réglage du jeu axial et de verrouillage des pinces.

Le mécanisme de pince avancé s'enroule uniformément autour de l'arbre du moteur, obtenant un équilibre de rotation dynamique même à des vitesses d'entrée élevées. Couplés à nos cales de réglage précises du jeu axial, les techniciens peuvent parfaitement ajuster la profondeur d'entrée. Cette configuration d'alignement robuste améliore l'alignement global du moteur et la capacité de charge, neutralisant les micro-vibrations et garantissant que 100 % du couple du moteur est transféré dans le train d'engrenages sans induire de chaleur.
