Éliminer la friction résonante : comment le groupe iHF a révolutionné le mouvement linéaire contraint dans l'espace

Dans le paysage de la fabrication numérique moderne, de l’automatisation des laboratoires médicaux et de l’inspection des semi-conducteurs, les contraintes physiques de l’architecture de conception diminuent à un rythme exponentiel. À mesure que les ingénieurs compressent les portiques multi-axes en outils de diagnostic de paillasse ou en matrices de balayage optique à haut débit, les guides sur rails profilés traditionnels deviennent non viables en raison de leur encombrement, de leur inertie de masse et de leur bruit de fonctionnement élevé.

Lorsqu’un système diminue, les anomalies mécaniques telles que les vibrations structurelles, le frottement par broutage et la résonance acoustique augmentent en gravité. Atteindre une répétabilité de positionnement submicronique dans un encombrement très restreint nécessite une interface de mouvement fondamentalement repensée : un guide linéaire à billes miniature spécialisé à faible bruit et de haute précision .

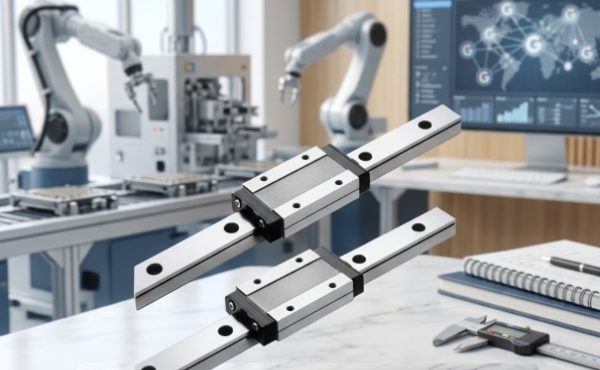

En répondant à cette intersection critique de l’optimisation de l’espace et de la stabilité thermodynamique, iHF Group a conçu la série DGMN. Spécialement développée pour les équipements de haute précision dans des espaces restreints, cette série offre une topologie de système polyvalente et un retour mécanique très stable pour une large gamme d'applications avancées, allant des têtes de prélèvement et de placement de micro-automatisation aux systèmes d'inspection de semi-conducteurs à grande échelle.

1. Mécanique tribologique : suppression de la résonance acoustique à haute fréquence

Les émissions acoustiques et les vibrations structurelles dans un guide profilé à billes à recirculation sont principalement dues à deux facteurs : la collision à grande vitesse des billes du roulement à l'intérieur du chemin de retour et la variation des pressions de contact internes contre le profil du chemin de roulement. Dans les salles blanches et les environnements chirurgicaux délicats, ces micro-vibrations génèrent un bruit haute fréquence indésirable et injectent une distorsion cinétique dans les mesures de précision des capteurs.

Pour éliminer cette barrière opérationnelle, le guide linéaire à billes miniature à faible bruit du groupe iHF redessine complètement la cinématique intérieure du bloc de guidage. En mettant en œuvre un chemin de circulation de billes synthétique optimisé et à haute rigidité combiné à une géométrie de retour de bille ultra-douce, la série DGMN adoucit la transition cinétique lorsque les roulements recirculent sous charge.

La trajectoire optimisée limite les forces d'impact balle à balle, aplatissant efficacement le profil acoustique. Cela garantit un mouvement fluide remarquablement silencieux même lors de traductions à haute vitesse jusqu'à 3 m/s, réduisant les niveaux de bruit mécanique ambiant à une fraction des guides miniatures traditionnels.

2. Répartition avancée de la charge : la matrice de contact en arc gothique à 4 rangées

Les systèmes de mouvement miniatures sont fréquemment soumis à des profils de chargement complexes et multidirectionnels. Un guide miniature monté sur un bras robotique volant ou un portique d'inspection à 4 axes doit gérer simultanément des charges radiales, radiales inversées et de lourds moments latéraux sans subir de déformation élastique localisée.

Le guide linéaire à billes miniature de haute précision personnalisé de la série DGMN atteint cette capacité de charge multi-axes grâce à une conception sophistiquée de rainure de contact en arc gothique à 4 rangées.

En fixant l'angle de contact des éléments roulants exactement à 45 degrés par rapport aux axes horizontal et vertical, la capacité de charge (C) est répartie de manière complètement symétrique dans les quatre directions clés.

Cette configuration spécifique offre plusieurs avantages distincts en termes de performances pour les développeurs d'équipements avancés :

● Rigidité égalisée : le bloc de guidage maintient une rigidité identique, qu'il soit soumis à une pression verticale vers le bas ou à des forces de cisaillement latérales horizontales intenses.

●  Personnalisation de la précharge :iHF Group propose des niveaux de précharge variables (du jeu à la précharge légère Z0 et à la précharge moyenne Z1) permettant aux ingénieurs d'optimiser l'équilibre délicat entre la rigidité maximale du système et le frottement de roulement ultra faible.

●  Minimisation du frottement :La géométrie précise de contact à deux points à l'intérieur de l'arc gothique garantit que le frottement par glissement est minimisé, éliminant ainsi l'effet stick-slip qui entrave généralement les ajustements de niveau micrométrique.

视频

3. Science des matériaux et intégrité structurelle : prévenir la dérive dimensionnelle

Pour les systèmes d’inspection avancés et les outils de micro-automatisation fonctionnant sur de longs cycles d’utilisation, la dérive dimensionnelle due aux changements de température environnementale ou à la fatigue des matériaux peut ruiner les profils d’étalonnage.

Chaque composant du système de guidage linéaire à billes miniature à espace limité de la série DGMN est conçu à partir d'acier inoxydable martensitique de première qualité. Ce choix délibéré de substrat confère des propriétés anticorrosion exceptionnelles, essentielles pour les instruments de diagnostic médical gérant des réactifs chimiques volatils ou les salles blanches où le dégazage doit être évité.

De plus, nos protocoles de stabilisation par traitement thermique cryogénique sous zéro garantissent que la matrice en acier présente une stabilité structurelle absolue dans le temps. Les surfaces du rail et du bloc subissent une rectification de précision sur des centres de micro-rectification CNC multi-axes, ce qui entraîne une précision de déplacement parallèle mesurée en microns à un chiffre sur toute la longueur du rail.

4. Intégration polyvalente : de la micro-automatisation aux grands systèmes d'inspection

La caractéristique déterminante de la série DGMN est son adaptabilité modulaire. Aucune configuration d'automatisation industrielle ne correspond à tous les profils de configuration, c'est pourquoi le groupe iHF donne la priorité à la flexibilité architecturale.

Que votre objectif soit d'intégrer un rail de guidage ultra-léger et de type large dans un analyseur de laboratoire de bureau spécialisé, ou d'aligner une paire parallèle de rails miniatures de grande longueur pour piloter un réseau de capteurs optiques à l'intérieur d'un système d'inspection de salle blanche industrielle massif, la série DGMN répond à l'appel. En combinant des joints d'extrémité anti-poussière avancés avec des canaux de micro-lubrification automatisés, nos guides restent étanches aux particules polluantes externes tout en maintenant en permanence un film d'huile ultra-fin et à faible friction sur les chemins de roulement. Cela se traduit directement par une durée de vie prolongée du système, une réduction des frais de maintenance et une précision structurelle ininterrompue qui augmenteront votre compétitivité sur le marché.
