Ingénierie de précision avec têtes micrométriques pour la fabrication et la métrologie modernes

Dans le domaine de l’ingénierie d’ultra-précision, où la différence entre le succès et l’échec se mesure en microns, la tête micrométrique s’impose comme un composant indispensable. Souvent classé comme micromètre à cadran dans des contextes métrologiques spécifiques, cet instrument est bien plus qu’un simple outil de mesure. Il s'agit d'un générateur de déplacement de haute précision conçu pour convertir le mouvement de rotation en mouvement axial linéaire avec une répétabilité absolue.

Chez iHF Group, nous comprenons qu'une tête micrométrique est le « cœur mécanique » de divers systèmes haut de gamme, des étapes d'alignement laser aux équipements d'inspection des semi-conducteurs. Atteindre le niveau de précision requis en 2026 nécessite une compréhension approfondie du principe de la vis et de la synergie mécanique des composants impliqués.

L'anatomie de la précision : la synergie des composants

L'intégrité structurelle d'une tête micrométrique de précision détermine ses performances sous contrainte thermique et mécanique. Une tête standard de haute qualité est composée de plusieurs éléments essentiels qui fonctionnent à l’unisson :

● Le manchon et le baril de montage fixes : ces composants servent de point de référence pour toutes les mesures. Le manchon de montage doit être usiné selon des tolérances rigoureuses pour garantir qu'une fois intégré dans une machine ou un montage, il n'y a aucun jeu axial.

●  La broche et la vis interne :C'est ici que le « principe de la vis » prend vie. Le pas de filetage de la broche est rectifié avec une extrême précision, permettant à une rotation complète du dé à coudre de se traduire par un déplacement linéaire spécifique et infime.

●  Dé à coudre et bouton de réglage fin :ces composants mobiles permettent une interaction à l'échelle humaine avec des mouvements à micro-échelle. Le bouton micrométrique de réglage fin est particulièrement essentiel pour éviter un couple excessif, qui peut entraîner des erreurs de mesure ou endommager des pièces délicates.

iHF Group se spécialise dans la production de ces composants en utilisant des alliages stabilisés qui minimisent le coefficient de dilatation thermique, garantissant ainsi que votre micromètre à déplacement axial reste précis même dans des environnements d'usine fluctuants.

Applications avancées : de la métrologie à l'automatisation

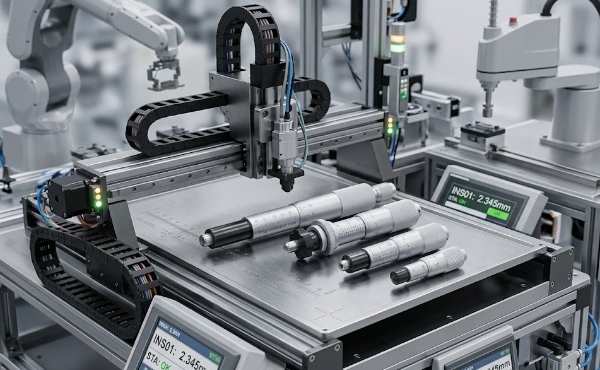

Alors que beaucoup associent les têtes micrométriques aux outils portatifs, leur principale utilité industrielle réside dans leur intégration dans des assemblages plus grands. Les applications industrielles des têtes micrométriques se sont considérablement développées avec l’essor de la photonique et de la nanotechnologie.

●  Étapes de positionnement optique :dans les laboratoires laser, des têtes micrométriques sont utilisées pour ajuster les miroirs et les lentilles. L'exigence ici est d'avoir une tête micrométrique à mouvement fluide, capable de fournir des ajustements incrémentiels sans friction "stick-slip".

●  Fixation et outillage de précision :les machinistes utilisent ces têtes comme butées réglables ou goupilles de positionnement dans des gabarits personnalisés. La capacité de charge élevée des têtes micrométriques en acier inoxydable d'iHF Group garantit qu'une fois la position définie, elle reste verrouillée contre les vibrations mécaniques.

●  Instruments de mesure :au-delà de la génération de mouvement, ils sont utilisés pour calibrer d'autres capteurs. Une intégration de tête de micromètre numérique permet l'enregistrement des données et la surveillance en temps réel du déplacement dans les lignes automatisées de contrôle qualité (CQ).

Performance technique : comprendre le déplacement axial

La fonction principale d’une tête micrométrique à réglage fin est d’indiquer avec précision le déplacement axial. Ce déplacement est le résultat direct de la relation entre le pas de vis et les graduations sur la cosse.

Dans les scénarios de haute précision, le « principe d'Abbe » doit être pris en compte : garantir que la tâche de mesure et l'instrument de mesure sont sur une seule ligne. Les conceptions d'iHF Group donnent la priorité à cet alignement colinéaire pour éliminer les erreurs secondaires (erreurs de cosinus) qui affectent souvent les composants de moindre qualité. Lorsque vous faites pivoter le dé à coudre, la broche se déplace linéairement le long de l'axe avec une cohérence qui permet une résolution inférieure au micron.

Maintenance et calibrage : assurer la longévité

Pour maintenir les performances d'une tête micrométrique robuste, un étalonnage régulier par rapport à des normes traçables est nécessaire. Étant donné que ces instruments reposent sur un contact physique et des filetages mécaniques, l'usure est un facteur éventuel. Cependant, en utilisant les revêtements de lubrification avancés et les pointes de broche durcies d'iHF Group, le taux d'usure est considérablement réduit.

Les utilisateurs professionnels doivent s'assurer que le manchon de montage n'est jamais trop serré dans son boîtier, car cela pourrait déformer le cylindre interne et entraîner des « points serrés » dans la course de la broche. Une bonne intégration est la clé pour libérer tout le potentiel des têtes micrométriques haute résolution.

Pourquoi le Groupe iHF est la référence du secteur

La sélection d’une tête micrométrique ne consiste pas simplement à choisir une plage ; il s'agit de choisir un partenaire avec précision. Le groupe iHF intègre des décennies d'expertise mécanique dans chaque broche et barillet que nous produisons. Nos produits sont conçus pour les ingénieurs qui refusent de faire des compromis sur la précision, offrant un mélange de fiabilité mécanique traditionnelle et de science moderne des matériaux.

Que vous conceviez une platine de laboratoire personnalisée ou modernisiez une ligne de production, nos têtes micrométriques universelles offrent la stabilité et la précision nécessaires pour repousser les limites de ce qui est possible dans votre industrie.
