Dans l'automatisation industrielle et les systèmes mécaniques, les solutions de mouvement linéaire sont souvent évaluées selon des critères de précision, de rigidité, de vitesse et de coût. Si les guidages linéaires haut de gamme et les systèmes à vis à billes dominent les applications exigeant un positionnement au micron près, de nombreux processus industriels privilégient la course, la robustesse opérationnelle et la rapidité de réglage à la précision absolue.

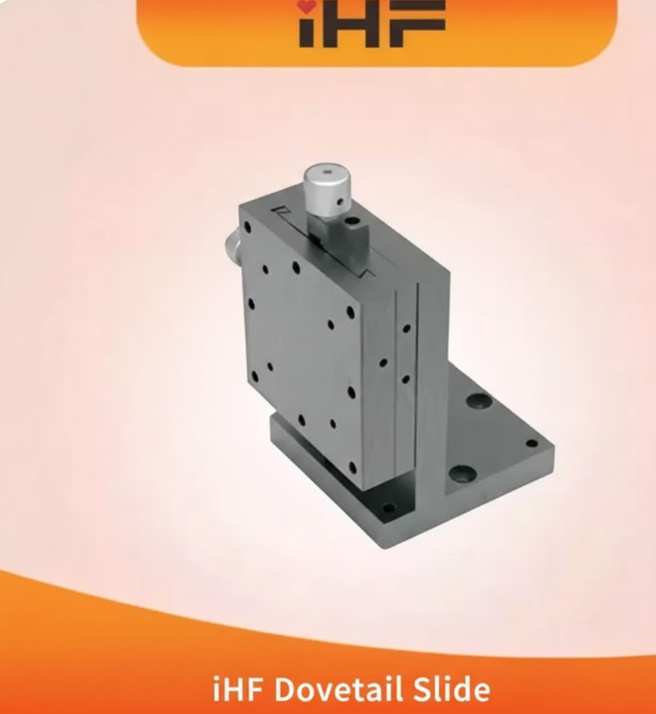

C’est là que le système de glissières à queue d’aronde iHF révèle tout son potentiel. Conçues selon un principe mécanique éprouvé, ces glissières offrent un mouvement fluide, une structure simple et un excellent rapport qualité-prix, ce qui en fait un choix judicieux pour les applications à grande course et à alimentation rapide. Chez iHF Group , les systèmes de glissières à queue d’aronde sont conçus pour répondre aux exigences industrielles concrètes, et non à des performances théoriques extrêmes.
Principe de fonctionnement de base : guidage par assemblage à queue d'aronde imbriquée
Le système de guidage à queue d'aronde iHF fonctionne grâce à un mécanisme d'emboîtement à rainures en queue d'aronde intérieure et extérieure. Contrairement aux guidages linéaires à roulement, cette structure repose sur des surfaces de contact glissantes pour le guidage et le mouvement.
Les principales caractéristiques mécaniques sont les suivantes :
Guidage linéaire stable grâce à un verrouillage géométrique
Zone de contact à charge élevée
Résistance intrinsèque au déplacement latéral
Comportement d'usure prévisible en fonctionnement continu
Cette méthode de guidage garantit un mouvement fluide et contrôlé, notamment sur de longues distances de déplacement où les systèmes de roulement peuvent rencontrer des difficultés d'alignement ou de coût.
Avantages structurels : Pourquoi les glissières à queue d’aronde restent importantes
Mouvement fluide avec course étendue
Les glissières à queue d'aronde sont intrinsèquement bien adaptées aux mouvements à grande course. L'absence d'éléments roulants à recirculation réduit la complexité, permettant ainsi :
Des trajets plus longs et ininterrompus
Comportement de mouvement constant sur la distance
Sensibilité réduite à la contamination
Structure simple, haute fiabilité
Avec moins de composants internes, le système coulissant à queue d'aronde offre :
Cette simplicité se traduit directement par un coût de cycle de vie plus faible, une des principales raisons pour lesquelles les glissières à queue d'aronde restent largement utilisées dans les machines de production.
Rentabilité à l'échelle industrielle
Comparées aux guidages linéaires de précision, les glissières à queue d'aronde offrent une solution plus économique lorsqu'une précision de positionnement ultra-élevée n'est pas requise. Pour les équipementiers et les intégrateurs de systèmes, cela permet une meilleure maîtrise des coûts sans compromettre la fiabilité fonctionnelle.
Configurations de type d'entraînement proposées par le groupe iHF
Pour répondre à diverses exigences opérationnelles, le groupe iHF propose des glissières à queue d'aronde dotées de plusieurs mécanismes d'entraînement, chacun optimisé pour des caractéristiques de mouvement spécifiques.
Entraînement à crémaillère
Les systèmes à crémaillère et pignon sont particulièrement avantageux pour les glissières à queue d'aronde à longue course.
Principaux avantages :
Capacité de voyage illimitée ou prolongée
Vitesse d'alimentation rapide
Haute durabilité mécanique
iHF Group propose plusieurs modèles de crémaillères spécialement conçus pour les applications à longue course, ce qui les rend idéaux pour les équipements grand format et les tâches de réglage rapide.
Entraînement par vis d'alimentation
Les glissières à queue d'aronde entraînées par vis d'avance permettent :
Ils sont couramment utilisés dans les dispositifs de fixation, les montages d'outillage et les mécanismes de réglage.
Entraînement par vis-mère
Les entraînements à vis-mère offrent un équilibre entre simplicité et contrôlabilité, et conviennent aux applications suivantes :
applications à charge légère à moyenne
mouvement linéaire répétitif
Solutions d'automatisation sensibles aux coûts
Scénarios d'application : Où les glissières à queue d'aronde iHF Excel
Opérations d'alimentation rapide
Les glissières à queue d'aronde fonctionnent de manière fiable dans les systèmes nécessitant des mouvements linéaires fréquents et rapides, sans qu'une résolution de positionnement fine soit nécessaire.
Mécanismes de réglage rapide
Dans le domaine de l'outillage, du serrage et des dispositifs de positionnement, la capacité à ajuster rapidement et à verrouiller en toute sécurité est souvent plus précieuse qu'une précision au micron près.
Équipement industriel à longue course
Les machines de grande taille, les systèmes de manutention et les modules de mouvement auxiliaires bénéficient de la capacité de course étendue des glissières à crémaillère et pignon.
Considération de conception importante : Limitations de précision
Bien que très polyvalentes, les glissières à queue d'aronde iHF ne sont pas recommandées pour les applications nécessitant un positionnement de haute précision.
En raison de leur nature de contact glissant :
Le frottement est plus élevé que dans les systèmes de roulement
La répétabilité du positionnement est limitée
L'usure affecte la précision à long terme
Pour les applications exigeant des tolérances serrées, les vis à billes ou les systèmes de guidage linéaire restent la solution privilégiée. Le groupe iHF insiste sur l'adéquation de l'application aux besoins du système afin d'en garantir les performances optimales.
Pourquoi choisir les solutions de glissières à queue d'aronde du groupe iHF ?
iHF Group aborde la conception des glissières à queue d'aronde d'un point de vue d'ingénierie pratique, en se concentrant sur :
Sélection du lecteur en fonction de l'application
Fiabilité structurelle sur de longues distances
Optimisation du rapport coût-performance
Qualité de fabrication constante
Plutôt que de présenter les glissières à queue d'aronde comme des solutions universelles, iHF Group propose des modèles sur mesure adaptés aux réalités industrielles.
Conclusion : Ingénierie pratique du mouvement avec les glissières à queue d’aronde iHF
Dans les systèmes de mouvement industriels, l'efficacité ne se résume pas à la précision. Pour les applications nécessitant une grande course, une alimentation rapide et des réglages précis, le coulisseau à queue d'aronde iHF offre une combinaison idéale de fluidité de mouvement, de simplicité structurelle et de rapport qualité-prix avantageux.
En proposant de multiples types d'entraînement et des conceptions spécialisées à longue course, le groupe iHF garantit que les systèmes de glissières à queue d'aronde restent une solution pertinente et efficace dans les machines industrielles modernes.
