Couple sans compromis : pourquoi les poulies de courroie de distribution à verrouillage sans clé transforment la transmission de puissance de précision

Dans l’automatisation industrielle moderne, les systèmes de transmission de mouvement doivent fonctionner avec une précision, une stabilité et une fiabilité exceptionnelles. Qu'il s'agisse de robotique asservie, d'équipements d'emballage à grande vitesse, de machines à semi-conducteurs ou de chaînes d'assemblage de précision, même un jeu ou un glissement d'arbre mineur peut compromettre la synchronisation, augmenter l'usure et réduire l'efficacité de la production.

Les systèmes de poulies à clavette traditionnels sont utilisés depuis longtemps dans les applications de transmission de puissance, mais ils introduisent également des limitations telles que l'endommagement de l'arbre, la complexité de l'assemblage, le jeu et la concentration inégale des contraintes.

Pour résoudre ces défis, la poulie de courroie de distribution à verrouillage sans clé Torque s'est imposée comme une alternative très efficace et axée sur la précision pour les systèmes industriels avancés.

En combinant une capacité de transmission de couple élevée avec une technologie de verrouillage d'arbre sans jeu, cette solution offre une précision de synchronisation supérieure, une maintenance plus facile et une fiabilité opérationnelle améliorée.

En tant que fabricant spécialisé de transmissions de mouvement, iHF Group développe des solutions avancées de poulies de courroie de distribution à verrouillage sans clé, conçues pour les environnements industriels exigeants nécessitant une haute précision, une vitesse élevée et une stabilité mécanique à long terme.

Pourquoi les systèmes de poulies à clavette traditionnels créent des limitations de performances

Les poulies de courroie de distribution conventionnelles reposent généralement sur :

● Rainures de clavette

●  Vis de réglage

●  Ajustements avec interférence

●  Goupilles de verrouillage mécaniques

Bien que ces méthodes puissent transmettre efficacement le couple dans des conditions modérées, elles créent souvent plusieurs inconvénients techniques dans les systèmes hautes performances.

Les problèmes courants incluent :

●  Dommages à la surface de l'arbre

●  Répartition inégale des contraintes

●  Micro-jeu

●  Alignement difficile

●  Augmentation des vibrations

●  Procédures d'installation complexes

Dans les systèmes d'asservissement à grande vitesse, même un mouvement microscopique entre l'arbre et la poulie peut affecter négativement la précision du positionnement et la cohérence de la synchronisation.

Cela devient de plus en plus problématique dans les industries nécessitant une précision au micron et un fonctionnement continu.

Qu'est-ce qui différencie une poulie de courroie de distribution à verrouillage sans clé à couple ?

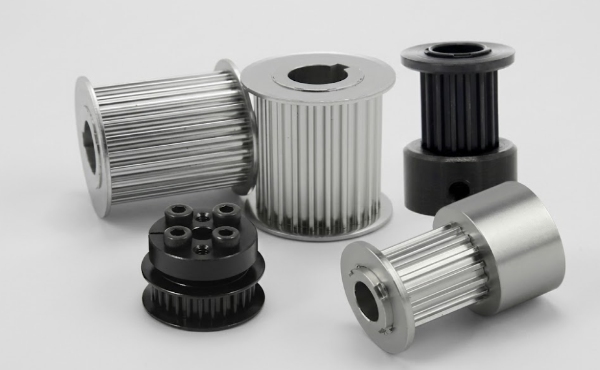

Une poulie de courroie de distribution à verrouillage sans clé utilise un mécanisme de serrage de précision pour générer une pression radiale uniforme autour de l'arbre.

Au lieu de s'appuyer sur une force localisée provenant de clés ou de vis, l'ensemble de verrouillage répartit la pression de serrage uniformément sur la surface de l'arbre.

Cette conception crée plusieurs avantages critiques :

●  Efficacité de transmission de couple plus élevée

●  Fonctionnement sans jeu

●  Usure de l'arbre réduite

●  Installation simplifiée

●  Concentricité améliorée

●  Stabilité améliorée du système

Pour les systèmes d'automatisation modernes, ces avantages se traduisent directement par une productivité plus élevée et des coûts de maintenance réduits.

Capacité de couple élevée pour les charges industrielles exigeantes

L'un des avantages les plus importants de la poulie de courroie de distribution à verrouillage sans clé est sa capacité exceptionnelle de transmission de couple.

La force de serrage uniformément répartie permet à la poulie de maintenir une connexion rigide même dans :

●  Forte accélération

●  Changements soudains de charge

●  Rotation continue à grande vitesse

●  Inverser les conditions de mouvement

Contrairement aux systèmes à clé où la contrainte se concentre autour de la rainure de clavette, le mécanisme de verrouillage sans clé répartit uniformément les charges de couple.

Cela minimise la concentration des contraintes tout en augmentant considérablement la stabilité de la transmission.

Pour les secteurs tels que :

●  Robotique

●  Convoyeurs automatisés

●  Systèmes CNC

●  Machines d'emballage

●  Matériel d'impression

une fiabilité élevée du couple est essentielle pour maintenir la cohérence de la production.

La conception technique développée par iHF Group garantit un transfert de puissance stable sans glissement, même dans des environnements d'exploitation exigeants.

Un fonctionnement sans jeu améliore la précision de la synchronisation

Le jeu est l’un des problèmes les plus critiques dans les systèmes de contrôle de mouvement de précision.

Même de petites quantités de jeu de rotation peuvent provoquer :

●  Erreurs de positionnement

●  Écarts temporels

●  Vibrations

●  Répétabilité réduite

●  Instabilité des servos

La structure rigide d'une poulie de courroie de distribution à verrouillage sans clé élimine le jeu mécanique entre l'arbre et le moyeu de la poulie.

Cela crée une véritable transmission sans jeu.

En conséquence, les systèmes obtiennent :

●  Précision de synchronisation plus élevée

●  Réponse dynamique améliorée

●  Meilleur positionnement répété

●  Profils de mouvement plus fluides

Pour les équipements d’automatisation à grande vitesse, ce niveau de précision de synchronisation est essentiel pour maintenir la qualité des produits et la cohérence des processus.

Une installation facile réduit les temps d'arrêt

L’installation traditionnelle d’une poulie nécessite souvent :

● Usinage des rainures de clavette

●  Alignement de précision

●  Réglage de la vis de réglage

●  Composants de verrouillage supplémentaires

Ces processus augmentent le temps d’assemblage et compliquent les procédures de maintenance.

Une poulie de courroie de distribution à verrouillage sans clé simplifie considérablement l'installation.

Les principaux avantages comprennent :

●  Aucune rainure de clavette requise

●  Aucune vis de réglage nécessaire

●  Montage et retrait rapides

●  Complexité d'assemblage réduite

●  Opérations de maintenance plus rapides

Étant donné que le mécanisme de verrouillage se centre automatiquement lors de l'installation, les techniciens peuvent obtenir un positionnement précis sans outils spécialisés.

Ceci est particulièrement utile dans les environnements de fabrication où la réduction des temps d’arrêt améliore directement l’efficacité opérationnelle.

La protection de l'arbre prolonge la durée de vie de l'équipement

Un problème fréquemment négligé dans les systèmes de poulies conventionnels est l’endommagement de l’arbre.

Les rainures de clavette et les vis de réglage créent souvent :

●  Indentation superficielle

●  Concentration des contraintes

●  Fissuration par fatigue

●  Points d'initiation de la corrosion

Au fil du temps, ces problèmes réduisent l’intégrité de l’arbre et augmentent les coûts de remplacement.

La conception de verrouillage sans clé évite les dommages localisés à l'arbre en appliquant une pression radiale uniforme sur toute la surface de contact.

Cela fournit :

●  Meilleure protection de l'arbre

●  Coûts de maintenance réduits

●  Durée de vie des composants plus longue

●  Fiabilité à long terme améliorée

Pour les machines de précision fonctionnant en continu sous de lourdes charges, la protection de la surface de l’arbre est essentielle pour maintenir les performances du système à long terme.

Conception de dents de haute précision pour des performances de synchronisation fluides

Au-delà de la structure de verrouillage elle-même, la géométrie des dents de poulie joue également un rôle essentiel dans la qualité de la transmission.

Le profil de dent optimisé conçu par iHF Group améliore :

● Précision de l'engagement de la ceinture

●  Répartition de la charge

●  Douceur de rotation

●  Réduction du bruit

●  Cohérence temporelle

Un maillage précis des dents réduit les vibrations et minimise l'usure de la courroie lors d'un fonctionnement à grande vitesse.

Cela contribue à :

●  Mouvement synchrone stable

●  Réduction du bruit de fonctionnement

●  Plus grande efficacité

●  Durée de vie de la courroie plus longue

Dans les applications où un contrôle précis du timing est essentiel, la géométrie optimisée des poulies devient un avantage majeur en termes de performances.

视频

Applications typiques des poulies de courroie de distribution à verrouillage sans clé à couple

La polyvalence de ces poulies les rend adaptées à une large gamme de systèmes industriels avancés.

◆ Robotique et servoautomatisation

Un mouvement sans jeu améliore la précision et la répétabilité du positionnement robotique.

◆ Machines d'emballage

Une transmission synchrone stable améliore la vitesse de ligne et la cohérence du produit.

◆ Équipement semi-conducteur

La haute précision et les faibles vibrations permettent des processus de fabrication ultra-précis.

◆ CNC et machines de précision

La transmission de couple rigide améliore la stabilité de l'usinage et le contrôle du mouvement.

◆ Systèmes de transport à grande vitesse

Un serrage fiable empêche le glissement lors des cycles d'accélération et de décélération rapides.

Pourquoi de plus en plus de fabricants choisissent le groupe iHF

Les systèmes d'automatisation industrielle continuent d'évoluer vers :

●  Des vitesses plus élevées

●  Une plus grande précision

●  Conceptions compactes

●  Nécessités de maintenance réduites

Pour répondre à ces exigences, les composants de transmission doivent offrir plus que des fonctionnalités mécaniques de base.

Le groupe iHF se concentre sur le développement de solutions de transmission de précision qui combinent :

●  Capacité de couple élevée

●  Performances sans jeu

●  Intégration facile

●  Durabilité à long terme

●  Synchronisation de précision

En optimisant les structures de verrouillage, la géométrie des poulies et la précision de fabrication, iHF Group aide les fabricants à réaliser des systèmes de transmission de mouvement plus stables et plus efficaces dans une large gamme d'applications industrielles.

Foire aux questions

Quel est le principal avantage d'une poulie de courroie de distribution à verrouillage sans clé ?

Le principal avantage est une transmission de couple sans jeu combinée à une installation plus facile et une protection améliorée de l'arbre.

Pourquoi l’élimination du jeu est-elle importante ?

Le jeu affecte la précision de la synchronisation, la précision du positionnement et la stabilité des servos dans les systèmes automatisés.

Les poulies de verrouillage sans clé peuvent-elles gérer des applications à grande vitesse ?

Oui. Leur force de serrage uniforme et leur alignement précis les rendent parfaitement adaptés aux environnements à grande vitesse et à forte charge.

Les poulies de verrouillage sans clé endommagent-elles l'arbre ?

Non. Contrairement aux rainures de clavette et aux vis de réglage, le mécanisme de verrouillage répartit la pression uniformément pour protéger la surface de l'arbre.

Quelles industries bénéficient le plus de ces poulies ?

Des secteurs tels que la robotique, l’automatisation de l’emballage, la fabrication de semi-conducteurs, les machines CNC et les systèmes d’assemblage de précision en bénéficient considérablement.
