La géométrie du guidage sans friction : ingénierie d'une précision au niveau du micron dans l'automatisation

Dans l'automatisation haute performance, l'usinage CNC, la robotique et l'instrumentation médicale, l'efficacité de la translation cinétique dicte la précision finale du système. La mécanique de positionnement linéaire doit fonctionner avec une répétabilité absolue, en déplaçant de lourdes charges utiles ou des micro-échantillons sans introduire de déviation géométrique, de jeu vibratoire ou de friction sur des cycles opérationnels prolongés. Alors que les ingénieurs se concentrent souvent sur le choix du roulement linéaire ou de la vis à billes appropriée, la base de toute configuration de mouvement linéaire précise est en réalité le rail structurel situé en dessous. Une variation mineure de la circularité de l'arbre, du profil de la surface ou de la rectitude entraînera instantanément une usure prématurée des roulements, des coefficients de frottement irréguliers et une liaison mécanique.

Pour éliminer ces erreurs cinématiques, les concepteurs de systèmes de mouvement modernes s'éloignent de l'acier de construction standard non rectifié et spécifient des arbres spécialisés rectifiés avec précision. La mise en œuvre d'un arbre de guidage linéaire de haute précision de qualité industrielle transforme complètement l'interface mécanique. En établissant une piste de référence inflexible et dimensionnellement uniforme, ce composant permet aux roulements linéaires de fonctionner avec une fluidité maximale et un jeu irrégulier nul.

Le groupe iHF est à l'avant-garde absolue de ce secteur de fabrication mécanique de haute précision. En combinant des machines de rectification sans centre de pointe avec des protocoles stricts de durcissement par induction, iHF Group propose des arbres linéaires robustes conçus pour supporter des charges dynamiques élevées tout en conservant une fidélité de position exceptionnelle.

1. Architecture dimensionnelle : le rôle critique des raccords à tolérance g6

L'exigence fondamentale de tout assemblage linéaire à grande vitesse est de minimiser le jeu radial entre les éléments roulants à l'intérieur de la douille à billes et la surface extérieure de l'arbre de guidage. Si cet espace est trop faible, le système oscillera, dégradant ainsi la précision du positionnement. Si le raccord est trop serré, les billes d'acier en recirculation subissent une compression excessive, entraînant un frottement mécanique élevé et une usure catastrophique immédiate.

Cette série de guides linéaires à arbre droit standard constitue un composant essentiel pour la construction de systèmes de mouvement linéaire fiables et précis. Pour garantir une parfaite harmonie mécanique, ces systèmes de guidage sont fabriqués strictement selon la tolérance de haute précision g6.

La norme de compatibilité ISO g6 représente une limite d'ingénierie rigoureuse. Par exemple, sur un arbre standard de 20 mm, une spécification g6 exige que le diamètre reste strictement dans une petite fenêtre submicronique, légèrement en dessous de la taille nominale pour garantir un ajustement en douceur avec les roulements linéaires standard. Ce contrôle dimensionnel extrême garantit un jeu minimal et un couplage fluide avec les roulements linéaires. En éliminant les fluctuations erratiques du diamètre de l'arbre, la plate-forme du groupe iHF assure une répartition uniforme de la précharge sur tous les chemins de billes en recirculation, éliminant complètement les pointes de frottement erratiques et permettant un déplacement linéaire exceptionnellement fluide et silencieux.

2. Métallurgie de surface avancée : obtenir une résistance exceptionnelle à l’usure et à la corrosion

Dans les environnements d'usine difficiles, tels que les lignes de prélèvement et de placement à grande vitesse, l'automatisation de l'emballage ou les sous-stations de manipulation de fluides chimiques, l'arbre de guidage est confronté à un frottement mécanique continu et à une exposition à des conditions ambiantes agressives. Sans traitements de surface avancés, l’acier brut souffre rapidement d’une usure abrasive et d’une rouille atmosphérique localisée, qui altère la finition lisse nécessaire aux billes des roulements.

Pour contrer ces contraintes environnementales et mécaniques, la surface de l'arbre subit un chromage dur. Ce dépôt électrochimique crée un bouclier extérieur structurel qui se lie chimiquement au métal de base, atteignant une dureté de surface maximale de HRC 58.

Cette couche de haute dureté garantit une résistance exceptionnelle à l'usure et à la corrosion pour une durée de vie considérablement prolongée. Le noyau sous-jacent reste résistant et ductile pour absorber les moments de flexion structurels, tandis que la surface chromée ultra-dure HRC 58 résiste facilement aux contraintes de contact de roulement intenses des roulements à recirculation de billes en acier. De plus, le chromage micro-lisse offre un coefficient de friction incroyablement faible, réduisant ainsi la génération de chaleur lors des courses à grande vitesse et permettant au système de fonctionner proprement sans pannes de lubrification régulières.

3. Configurations structurelles : flexibilité dimensionnelle étendue du micro au macro

Le design industriel moderne exige une grande flexibilité de configuration. Un analyseur de fluides de diagnostic médical de bureau nécessite des composants microscopiques et légers pour s'adapter à l'intérieur d'enceintes de laboratoire étroites, tandis qu'un système de portique industriel robuste nécessite des arbres de grand diamètre pour résister à la déflexion sous des charges utiles de plusieurs tonnes.

Pour répondre à ces diverses contraintes de conception, la gamme de produits du Groupe iHF offre une grande flexibilité dimensionnelle adaptée aux projets structurels uniques :

● Instruments de micro-précision : dotés d'une structure solide, avec une plage de diamètres minimum commençant à 3 mm, idéaux pour les liaisons d'actionneurs miniatures, les systèmes d'alignement optique et les têtes de traitement de semi-conducteurs.

●  Équipement industriel lourd : offrant des diamètres solides massifs allant jusqu'à 50 mm, construits pour résister à des forces radiales et de torsion importantes sans se déformer hors de l'alignement.

●  Dynamique de longueur personnalisable : prend en charge des longueurs personnalisables de 10 mm à 1 500 mm, permettant aux ingénieurs de créer des configurations de transport linéaire étendues ou des ajustements à course courte avec une seule pièce d'acier continue.

Cette gamme complète de tailles permet aux ingénieurs de conception de standardiser leurs composants linéaires sur une large gamme de variantes de machines, simplifiant ainsi la logistique d'approvisionnement et garantissant des performances mécaniques prévisibles sur l'ensemble de l'installation.

4. Intégration technique, usinage personnalisé et vérification technique

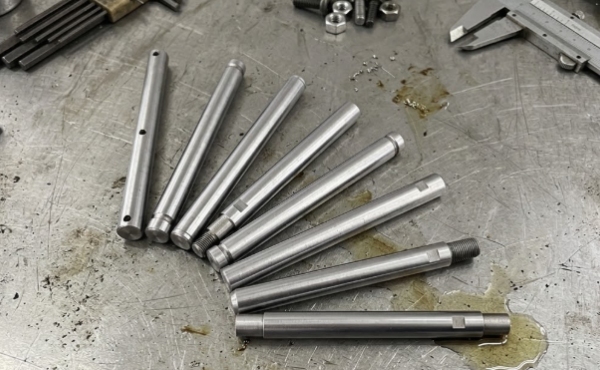

L'intégration d'un arbre de guidage linéaire à grande vitesse dans une machine automatisée nécessite un examen attentif des méthodes de fixation des extrémités et des configurations de montage structurel. Un arbre brut et non usiné ne peut pas être fixé solidement au châssis d'une machine. Les ingénieurs ont besoin d'un usinage précis des extrémités, comme des trous taraudés, des filetages externes, des rainures de bague de retenue ou des diamètres étagés, pour verrouiller solidement l'arbre dans ses blocs de support.

L'installation de production avancée du groupe iHF propose un usinage personnalisé de haute précision basé directement sur les plans d'ingénierie du client. Grâce à des centres de tournage et de fraisage CNC, chaque filetage et chanfrein est coupé avec précision sans perturber la peau extérieure trempée par induction du corps de l'arbre primaire.

Avis technique : Veuillez noter que toutes les dimensions techniques exactes, les charges nominales et les tolérances d'usinage des extrémités personnalisées sont soumises au manuel technique officiel.

La consultation des fiches techniques officielles permet aux équipes d'ingénierie de calculer avec précision les courbes de déflexion attendues, de sélectionner les blocs de support appropriés et de garantir que l'ensemble mécanique fonctionne correctement dans ses limites de charge structurelle sûre.

5. Stratégie d'approvisionnement commercial : maximiser le retour sur investissement du cycle de vie cinétique

Du point de vue des achats et de la gestion opérationnelle, la sélection de composants rectifiés avec précision du groupe iHF représente une stratégie décisive pour pérenniser vos lignes de fabrication. S'appuyer sur des arbres génériques bon marché et de qualité inférieure peut réduire les dépenses d'investissement initiales, mais cela crée des dépenses continues à long terme en raison de défaillances prématurées des roulements, d'arrêts de ligne inattendus et d'un suivi de maintenance fréquent.

Le choix des composants linéaires haut de gamme d’iHF Group réduit directement votre coût total de possession. La combinaison du contrôle de tolérance g6 et d'une surface chromée HRC 58 garantit que vos assemblages à mouvement linéaire fonctionnent de manière fiable pendant des millions de cycles sans dégradation. Cette stabilité mécanique inflexible permet aux intégrateurs de systèmes mondiaux, aux constructeurs de machines automatisées et aux distributeurs de robotique de passer rapidement des inspections de qualité strictes, de maximiser la disponibilité des équipements et de remporter confortablement des appels d'offres d'ingénierie commerciale de grande valeur.
