Le muscle invisible : comment l'actionneur de moteur articulé du robot ND-A5216-10 redéfinit silencieusement la robotique de précision

▌Partie I : L'actionneur comme système nerveux du robot

Chaque mouvement robotique, depuis la manipulation chirurgicale à l'échelle micronique jusqu'au tri logistique à grande vitesse, prend son origine au niveau de l'actionneur articulaire. Pourtant, la sélection des actionneurs est souvent traitée comme une tâche d’approvisionnement plutôt que comme un problème d’ingénierie au niveau du système.

En réalité, un actionneur de moteur articulé de robot doit gérer simultanément l'ondulation du couple, le comportement thermique, la latence de l'encodeur, les harmoniques de l'engrenage et la stabilité en boucle fermée. Toute faiblesse d’un paramètre se propage à toute la chaîne cinématique, dégradant la précision et la répétabilité.

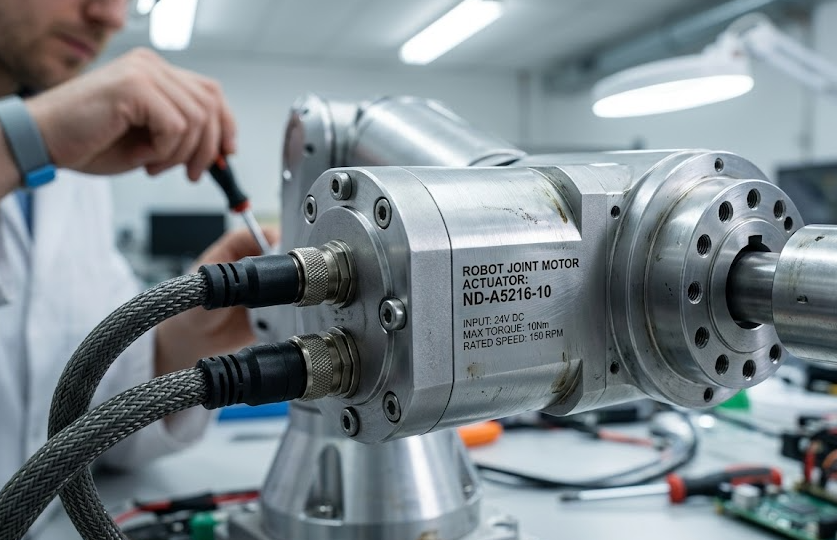

L' actionneur de moteur commun de robot ND-A5216-10 développé par iHF Group résout ce problème en intégrant un moteur, un réducteur planétaire et un retour à double encodeur dans un système unifié co-conçu plutôt que des composants discrets. Cela élimine les pertes d’interface et améliore la cohérence dynamique dans tous les régimes de fonctionnement.

▌Partie II : Répartition technique du ND-A5216-10

2.1 Conception électromagnétique : suppression du couple de crémaillère

Un défi majeur dans le mouvement de précision est le couple de crémaillère, provoqué par l'interaction rotor-stator. Il produit une ondulation de vitesse à faible vitesse, une recherche de position et un bruit acoustique.

Le ND-A5216-10 atténue ce problème grâce à une géométrie de fente optimisée et une conception de rotor magnétique asymétrique. L'optimisation par éléments finis garantit une sortie de couple fluide même en dessous de 100 tr/min, une plage critique pour l'assemblage de précision, le contrôle de la force et les tâches d'insertion délicates.

2.2 Réduction des engrenages planétaires : jeu < 3 minutes d'arc

L'actionneur intègre un réducteur planétaire hélicoïdal de haute précision avec un jeu inférieur à 3 minutes d'arc (0,05°). Sur un bras de 1 mètre, cela correspond à un écart de pointe <0,87 mm par rapport au jeu d'engrenage seul.

Les engrenages hélicoïdaux assurent un engagement progressif, offrant :

● Densité de couple plus élevée que les engrenages droits

●  Transmission réduite des vibrations

●  Réduction des émissions acoustiques pour des environnements sans danger pour les humains

Par rapport aux systèmes à éperons, la réduction planétaire hélicoïdale améliore la douceur et la répartition des charges, améliorant ainsi la stabilité structurelle et la réponse dynamique.

2.3 Architecture à double encodeur

Contrairement aux systèmes à encodeur unique qui déduisent le mouvement de sortie via les rapports de démultiplication, le ND-A5216-10 utilise des encodeurs doubles :

●  Codeur côté moteur pour la commutation et le contrôle de la vitesse

●  Codeur côté sortie pour la position réelle de l'arbre

Cela élimine les erreurs cumulatives dues au jeu, à la conformité en torsion et à la dilatation thermique. Il permet également des diagnostics en temps réel en comparant l'écart de position du moteur et de la sortie, permettant une détection précoce de l'usure mécanique.

2.4 Contrôle unifié en boucle fermée

L'actionneur prend en charge la régulation simultanée du couple, de la vitesse et de la position via des boucles de contrôle en cascade :

●  Boucle de couple : bande passante de 1 à 5 kHz

●  Boucle de vitesse : 200–500 Hz

●  Boucle de position : 50–200 Hz

La dynamique inverse à action directe compense l'inertie et les effets non linéaires, réduisant ainsi l'erreur de suivi lors d'une accélération rapide. Cela permet une commutation transparente entre un mouvement à grande vitesse et un contrôle de force conforme sans transitions de mode.

▌Partie III : Performances dynamiques et thermiques

3.1 Inversion rapide de direction

Le temps de cycle en robotique est souvent dominé par la décélération et l’inversion plutôt que par la vitesse de pointe. Le ND-A5216-10 réduit le délai d'inversion grâce à :

●  Faible inertie du rotor

●  Bande passante de boucle de courant élevée

●  Conformité mécanique contrôlée du train d'engrenages

Cela minimise les oscillations et améliore le débit dans les systèmes de transfert, de soudage et d'inspection.

3.2 Gestion thermique

La stabilité thermique est essentielle en fonctionnement continu. L'augmentation de la température augmente la résistance, réduit la constante de couple et accélère le vieillissement de l'isolation.

L'actionneur résout ce problème via :

●  Conception de stator à facteur de remplissage en cuivre élevé

●  Matériaux d'enrobage thermiquement conducteurs

●  Boîtier en aluminium nervuré pour une convection améliorée

Ces fonctionnalités réduisent le déclassement et maintiennent un couple de sortie stable en fonctionnement 24h/24 et 7j/7.

▌Partie IV : Domaines d'application

4.1 Fabrication de précision

Dans la production de micro-assemblages et de produits électroniques, les exigences de précision atteignent ±0,02 à 0,05 mm. Le ND-A5216-10 permet cela grâce à un faible jeu, un double retour et une sortie de couple fluide. Il est particulièrement efficace dans les articulations du poignet des bras robotiques multi-axes pour les tâches d'orientation fine.

4.2 Robotique collaborative

Les cobots doivent être conformes aux limites de force ISO/TS 15066 tout en maintenant la productivité. La faible friction, la réponse rapide du couple et la conception à faible bruit de l'actionneur permettent une interaction humaine sûre. L'engrenage hélicoïdal réduit la puissance acoustique, améliorant ainsi la convivialité sur le lieu de travail.

4.3 Automatisation de la logistique

Dans les AGV et les systèmes de tri, l’adaptabilité est essentielle. Le contrôle du mode couple permet de gérer diverses charges utiles, des articles fragiles aux colis lourds, sans modifications matérielles. L'accélération et la décélération rapides améliorent directement l'efficacité du débit.

4.4 Systèmes d'inspection et de laboratoire

La métrologie et l’inspection des semi-conducteurs nécessitent des environnements à très faibles vibrations. L'équilibrage du rotor de l'actionneur et l'engagement en douceur des engrenages minimisent la transmission des vibrations, garantissant ainsi la stabilité des mesures dans les équipements sensibles adjacents.

▌Partie V : Philosophie d'ingénierie du groupe iHF

Chez iHF Group, le développement d'actionneurs suit une philosophie de co-conception au niveau du système :

●  Optimisation de la densité de couple dans les domaines électromagnétiques, thermiques et mécaniques

●  Simulation multi-physique pour éliminer précocement les phénomènes de cogging et de saturation

●  Contrôle des vibrations au niveau du système intégrant l'actionneur et la structure

●  Conception mécanique prenant en compte les commandes pour une réponse dynamique améliorée

●  Validation de durabilité basée sur la norme CEI 60068 pour la fiabilité industrielle

Le ND-A5216-10 n'est pas un composant autonome mais fait partie d'un système de mouvement co-optimisé conçu pour les environnements de fabrication intelligents.

▌Partie VI : Contexte du marché

Le marché des actionneurs robotiques connaît une croissance rapide en raison de :

●  Automatisation de l'industrie 4.0 et systèmes de production flexibles

●  Croissance de la robotique collaborative dans les environnements humains partagés

●  Miniaturisation des machines industrielles

●  Demande d'une densité de couple plus élevée dans les espaces compacts

Dans ce contexte, les actionneurs intégrés tels que le ND-A5216-10 réduisent la complexité du système en combinant le moteur, la boîte de vitesses et la détection dans une seule architecture, accélérant ainsi les cycles de développement OEM et améliorant la fiabilité.

❓FAQ

Q1 : En quoi le ND-A5216-10 est-il différent des systèmes moteur + boîte de vitesses ?

Il intègre un moteur, un réducteur planétaire et deux encodeurs dans un système co-conçu, éliminant les erreurs d'alignement et améliorant la précision en boucle fermée.

Q2 : Quelle est sa performance de jeu ?

En dessous de 3 minutes d'arc, correspondant à une erreur de positionnement submillimétrique sur les bras robotiques longs.

Q3 : Pourquoi deux encodeurs ?

Ils éliminent les erreurs d'inférence en mesurant directement la position de sortie, améliorant ainsi la précision de la trajectoire et permettant une maintenance prédictive.

Q4 : Le contrôle du couple est-il pris en charge ?

Oui. L'actionneur prend en charge le contrôle du couple, de la vitesse et de la position en temps réel avec une réponse à large bande passante adaptée aux applications sensibles à la force.

Q5 : Est-il adapté aux cobots ?

Oui. Un faible bruit, un contrôle de couple conforme et une réponse rapide le rendent adapté aux environnements de collaboration homme-robot.

Q6 : Quels avantages offre-t-il dans les systèmes logistiques ?

Le contrôle adaptatif du couple permet la gestion de charges utiles mixtes avec une masse et une fragilité variables sans modifications matérielles.

Q7 : Quel support le groupe iHF fournit-il ?

Modèles CAO, données couple-vitesse, analyse thermique et support technique au niveau des applications pour l'intégration OEM.
