L'intégration des servomoteurs simplifiée : un guide pratique pour le montage et la configuration des boîtes de vitesses servo à angle droit Newgear

Dans le paysage actuel de l'automatisation, les concepteurs de machines sont confrontés à un paradoxe persistant : une densité de couple croissante et une précision de positionnement inférieure à la minute d'arc sont nécessaires, tandis que l'encombrement des machines continue de diminuer. Les réducteurs planétaires en ligne, bien que largement utilisés dans les configurations coaxiales, imposent souvent des compromis mécaniques tels que des châssis de machine allongés, un acheminement inefficace de la transmission ou des orientations de moteur sous-optimales.

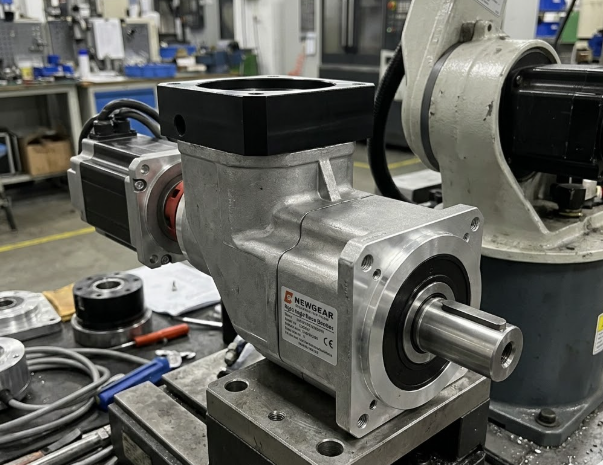

C'est là que la boîte de vitesses servo à angle droit Newgear constitue une alternative stratégique. En redirigeant l'axe d'entraînement de 90 degrés, il permet des architectures mécaniques compactes sans sacrifier la précision au niveau des servos. Chez iHF Group, la demande de configurations à angle droit a considérablement augmenté, en particulier dans le domaine des équipements à semi-conducteurs, de l'automatisation médicale et de la robotique collaborative, où l'efficacité de l'espace a un impact direct sur le coût et les performances du système.

Architecture mécanique : hypoïde, biseau ou ver

Tous les servoréducteurs à angle droit n'offrent pas les mêmes performances. Le portefeuille Newgear utilise principalement des technologies de biseau hypoïde et de précision, chacune avec des compromis distincts.

Boîtes de vitesses hypoïdes

Les conceptions hypoïdes utilisent un engrenage conique à coupe en spirale avec un axe décalé, permettant des taux de réduction plus élevés dans des formats compacts. Ils offrent un faible jeu, une transmission de couple fluide et une capacité de charge supérieure par rapport aux systèmes de biseau standard. Le décalage permet également une plus grande intégration des roulements, améliorant ainsi la gestion des charges radiales et axiales, ce qui est particulièrement important dans les systèmes à entraînement par courroie ou à crémaillère et pignon.

Réducteurs coniques

Les réducteurs coniques utilisent des arbres qui se croisent et sont disponibles en variantes droites, hélicoïdales et en spirale. Les conceptions hélicoïdales et en spirale offrent un engagement plus fluide et une efficacité plus élevée. Ils sont rentables mais présentent généralement une rigidité et une efficacité inférieures à celles des systèmes hypoïdes ou planétaires en raison de charges de roulement plus élevées.

Réducteurs à vis sans fin

Bien qu'ils soient capables d'une réduction élevée en un seul étage, les systèmes à vis sans fin souffrent d'un faible rendement et d'une rétroactionnement limitée, ce qui les rend inadaptés à la plupart des applications de qualité servo nécessitant un contrôle de mouvement précis.

En conséquence, les applications d'asservissement modernes reposent principalement sur des solutions hypoïdes et de biseau de précision.

Indicateurs de performance clés

Lors de la sélection d'un servoréducteur à angle droit, quatre paramètres sont essentiels :

1. Contrecoup (minutes d'arc)

Le jeu affecte directement la précision du positionnement dans les systèmes en boucle fermée. Les réducteurs hypoïdes hautes performances atteignent ≤ 1,3 arcmin, tandis que les systèmes de biseau de précision varient entre ≤ 2 et 4 arcmin. Ce niveau prend en charge le contrôle de mouvement CNC et de qualité semi-conducteur.

2. Rigidité en torsion

Une rigidité plus élevée réduit la déformation élastique sous charge, améliorant ainsi le temps de stabilisation et la précision des contours dans les systèmes multi-axes. Les couronnes dentées intégrées au boîtier et les roulements robustes améliorent considérablement la rigidité.

3. Couple de sortie (nominal vs crête)

Le couple nominal définit la capacité de fonctionnement continu, tandis que le couple maximal prend en charge de courts événements dynamiques. Les plages typiques s'étendent de 20 Nm à 10 450 Nm, avec une capacité maximale atteignant 200 à 300 % du couple nominal.

4. Capacité de vitesse d'entrée

Les servomoteurs modernes fonctionnent entre 3 000 et 6 000 tr/min, avec des variantes à grande vitesse atteignant 18 000 tr/min. Les boîtes de vitesses doivent maintenir ces vitesses sans dégradation thermique ni panne de lubrification.

Avantages d'intégration de la conception à angle droit

La configuration à 90 degrés offre plusieurs avantages au niveau du système au-delà des économies d'espace :

◇ Efficacité du routage des câbles

La flexibilité de l'orientation du moteur réduit la tension sur les câbles et améliore la fiabilité du système en minimisant la fatigue de flexion.

◇ Intégration d'arbre creux

De nombreuses conceptions prennent en charge le routage traversant pour les câbles, les conduites pneumatiques ou les fibres optiques, éliminant ainsi les bagues collectrices dans les systèmes rotatifs.

◇ Réduction de l'inertie

La réduction de vitesse diminue l'inertie réfléchie du carré du rapport. Un système 10:1 réduit l'inertie de 100 fois, permettant aux moteurs plus petits de piloter efficacement des charges plus importantes.

◇ Flexibilité de montage

La compatibilité des brides standard (formats NEMA et métriques) permet une intégration directe du moteur sans adaptateurs personnalisés.

Ingénierie des applications

Différentes industries nécessitent des caractéristiques de boîte de vitesses adaptées :

◆ Machines-outils CNC

Exiger une stabilité thermique et une précision soutenue. Des roulements à faible friction et une dissipation thermique optimisée sont essentiels.

◆  Robots Collaboratifs (Cobots)

Nécessitent un faible poids et une inertie avec un jeu ultra faible pour garantir une interaction homme-robot sûre et un positionnement précis en mode apprentissage.

◆ Équipement d'emballage

Exigez une durabilité à cycle élevé sous des charges de démarrage et d'arrêt répétées, nécessitant des roulements résistants à la fatigue et des systèmes de lubrification stables.

◆ Fabrication de dispositifs médicaux

Nécessite une compatibilité avec les salles blanches, une faible génération de particules et des systèmes de lubrification scellés à vie pour éviter toute contamination.

Perspective d'ingénierie du groupe iHF

Chez iHF Group, la sélection des boîtes de vitesses est traitée comme un processus d'ingénierie d'application plutôt que comme une décision relative au catalogue. La demande en systèmes d'engrenages de précision servo continue de croître à mesure que les industries passent des systèmes hydrauliques et pneumatiques à des architectures servo entièrement électriques.

Le marché mondial des boîtes de vitesses de précision devrait atteindre 6,0 milliards de dollars d’ici 2026, les systèmes servo représentant près de la moitié de la demande totale. Pour soutenir les OEM, iHF Group fournit un support technique complet, y compris la modélisation couple-vitesse, l'intégration CAO et l'analyse de correspondance d'inertie pour garantir un couplage moteur-réducteur optimal.

La résilience de la chaîne d’approvisionnement est également essentielle. La variabilité de l’approvisionnement en acier allié et de la capacité d’usinage de précision a fait du contrôle qualité localisé et de la cohérence de la fabrication une priorité stratégique.

Maintenance et performances du cycle de vie

Les servoréducteurs à angle droit de haute qualité sont conçus pour un fonctionnement sans entretien, avec des systèmes de lubrification scellés évalués pour plus de 20 000 heures de fonctionnement.

Cependant, la surveillance thermique reste importante. Une augmentation excessive de la température indique souvent une surcharge ou un mauvais alignement. L'analyse des vibrations est recommandée pour la maintenance prédictive, où les changements dans les modèles de fréquence acoustique peuvent indiquer l'usure des roulements ou des engrenages.

Les signatures vibratoires de base doivent être enregistrées lors de la mise en service pour une comparaison à long terme.

视频

FAQ sur la haute densité

Q : Pourquoi choisir une boîte de vitesses hypoïde à angle droit plutôt qu'un entraînement à vis sans fin traditionnel ?

R : Les engrenages hypoïdes reposent sur la friction de roulement, maintenant une efficacité de 90 à 96 % et un faible jeu. Les entraînements à vis sans fin reposent sur le frottement de glissement, ce qui fait chuter l'efficacité à 60-75 % et génère des charges thermiques élevées, inadaptées à une indexation précise des servos.

Q : Ces boîtes de vitesses peuvent-elles être montées dans n’importe quelle orientation ?

R : Oui. La plupart des unités prennent en charge le montage horizontal, vertical ou inversé. Cependant, des niveaux de remplissage de graisse spécifiques doivent être vérifiés en fonction de l'orientation choisie pour garantir une lubrification continue des maillages d'engrenages.

Q : Comment l'efficacité se compare-t-elle aux conceptions planétaires en ligne ?

R : Les configurations à angle droit entraînent une pénalité d'efficacité mineure de 2 à 5 % en raison des pertes directionnelles au niveau du biseau. Cependant, cela est largement compensé par les réductions d’encombrement et les avantages de routage mécanique obtenus.
