L'ingénierie de précision en mouvement : le rôle industriel des vis à billes dans l'automatisation moderne

Dans le paysage de la fabrication industrielle moderne, le positionnement de haute précision n’est plus un luxe : c’est une exigence de base. Des étapes d'alignement optique et de la fabrication de semi-conducteurs aux équipements de laboratoire spécialisés, la demande d'une précision inférieure au micron stimule l'innovation en ingénierie. Au cœur de ces ajustements submillimétriques se trouve un composant essentiel mais souvent sous-estimé : la tête micrométrique.

Alors que les micromètres portables standards sont omniprésents dans les ateliers pour les inspections de contrôle qualité, les têtes micrométriques intégrées remplissent un objectif fondamentalement différent. Ils sont conçus comme des sous-ensembles permanents ou semi-permanents au sein de systèmes mécaniques plus grands pour fournir un déplacement linéaire ultra-fin. La sélection, l'installation et l'optimisation de ces composants nécessitent une compréhension approfondie de la conception mécanique et des variables d'application.

1. Têtes de micromètres mécaniques et numériques : la fracture architecturale

Lors de la conception d’un système de précision, la première étape consiste à choisir entre les têtes micrométriques mécaniques traditionnelles et les têtes micrométriques numériques avancées. Le choix dicte non seulement le coût du système, mais également son efficacité opérationnelle et ses capacités d'intégration de données.

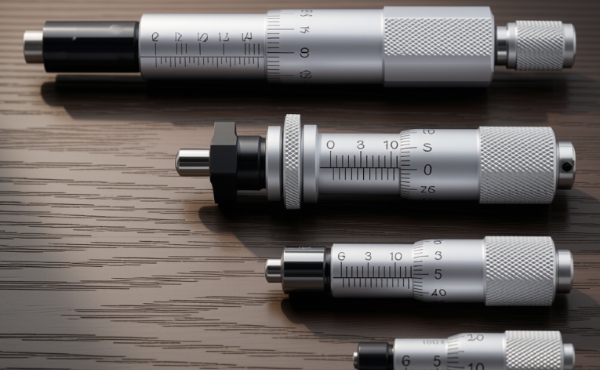

Têtes de micromètres mécaniques : la norme analogique

Les variantes mécaniques reposent uniquement sur des vis à pas de haute précision (généralement 0,5 mm ou 0,25 mm par tour) et des échelles de vernier gravées au laser. Leurs principaux avantages sont les suivants :

Immunité aux interférences environnementales : l'absence d'électronique signifie une sensibilité nulle aux

interférences électromagnétiques (EMI) ou dégradation à haute température.

Longévité : avec une lubrification appropriée, une tête mécanique en acier trempé peut durer des décennies sous un fonctionnement manuel constant.

Têtes de micromètres numériques : précision basée sur les données

Pour les flux de travail automatisés ou les environnements nécessitant un enregistrement rapide des données, les têtes de micromètres numériques électroniques sont indispensables. Ils utilisent des codeurs rotatifs capacitifs ou photoélectriques pour traduire la rotation mécanique en lectures numériques. Les principaux avantages comprennent :

Sortie SPC : les données de contrôle statistique des processus en temps réel peuvent être exportées via des câbles SPC directement vers les systèmes de surveillance centraux.

Réduction des erreurs : élimine les erreurs de parallaxe humaine lors de la lecture des échelles vernier, garantissant ainsi la cohérence entre les différents opérateurs.

2. Navigation dans les configurations spécialisées : faces sphériques ou plates

Un piège courant dans l’intégration de systèmes consiste à négliger la géométrie de la pointe de la broche. L'interaction entre la broche micrométrique et la surface cible de contact a un impact considérable sur la précision axiale et la répartition de l'usure.

Têtes de micromètres à face plate

Les broches à pointe plate sont idéales pour pousser contre une surface parfaitement plane et parallèle. Ils répartissent la charge axiale sur une plus grande surface, réduisant ainsi les contraintes localisées. Cependant, si la surface cible est même légèrement désalignée ou angulaire, une charge sur les bords se produit, entraînant une usure prématurée et des erreurs de suivi des mesures.

Têtes de micromètres à face sphérique

Lorsqu'il n'est pas possible de garantir que la surface cible reste parfaitement perpendiculaire à l'axe de la broche, une tête micrométrique à face sphérique constitue le choix optimal. La pointe arrondie assure un point de contact unique et cohérent indépendamment de légers écarts angulaires. Cette configuration est largement adoptée dans les supports de miroirs optiques et les platines de positionnement multi-axes où l'inclinaison est inhérente au fonctionnement.

3. Solutions d'ingénierie pour les environnements exigeants

Les composants standards échouent souvent lorsqu’ils sont soumis à des environnements industriels extrêmes. Pour l’automatisation lourde et les machines industrielles à forte charge, les spécifications génériques ne suffisent pas. Les équipes d'ingénierie doivent se tourner vers des solutions robustes telles que des têtes micrométriques robustes construites avec des faces de mesure à pointe en carbure et des mécanismes spécialisés de stabilisation du pas.

De plus, lorsque les contraintes d'espace limitent la flexibilité de conception, l'intégration d'une tête micrométrique miniature permet un conditionnement de composants haute densité sans sacrifier la résolution. Ces composants à micro-échelle conservent une précision de pas standard tout en réduisant l'encombrement global jusqu'à 40 %.

Dans les installations de fabrication à grande échelle où la cohérence sur des milliers de cycles est primordiale, un partenariat avec un fabricant mondial de composants expérimenté est essentiel. iHF Group se spécialise dans la fourniture de composants de mouvement linéaire et de positionnement de précision haut de gamme, vérifiés industriellement. En optimisant la géométrie des filetages internes et en utilisant des techniques avancées de durcissement de surface, iHF Group garantit que ses solutions micrométriques résistent aux contraintes opérationnelles continues tout en conservant une répétabilité submicronique.

   视频

4. Assurance qualité technique avancée : résoudre les problèmes d'intégration

Q1 : Comment calculez-vous la capacité de charge critique d’une tête micrométrique dans une application à poussée continue ?

La capacité de charge axiale est principalement régie par le pas du filetage et la surface d'engagement de l'écrou interne. Le dépassement de la charge statique nominale provoque une déformation élastique des filetages, entraînant un jeu axial. Pour les applications à forte poussée, les ingénieurs doivent spécifier une tête micrométrique robuste dotée d'un filetage à pas plus grossier avec un profil trapézoïdal modifié conçu spécifiquement pour répartir la force linéaire sans se coincer.

Q2 : Qu'est-ce qui cause le jeu dans les étapes de positionnement de précision et comment peut-il être atténué ?

Le jeu se produit en raison du jeu microscopique entre les filetages de la broche mâle et les filetages internes femelles, qui est nécessaire pour permettre la rotation. Pour atténuer cela dans les configurations critiques :

Implémentez un ressort externe à force constante (tel qu'un ressort ondulé ou un ressort d'extension) pour maintenir la platine cible constamment préchargée contre la pointe du micromètre.

Utilisez une tête micrométrique avec un écrou de blocage ou une conception à écrou fendu à couple constant pour réduire le jeu du filetage une fois la position finale atteinte.

Q3 : Pourquoi une tête micrométrique à broche non rotative est-elle préférée dans les alignements optiques délicats ?

Une broche standard tourne à mesure qu'elle avance, appliquant un couple de rotation à la surface de contact. En alignement optique, ce couple peut provoquer une torsion microscopique ou une altération du support du miroir. Une tête micrométrique à broche non rotative avance de manière purement linéaire, éliminant le transfert de couple et protégeant les revêtements optiques délicats ou les matériaux cibles à friction élevée du cisaillement de surface.
