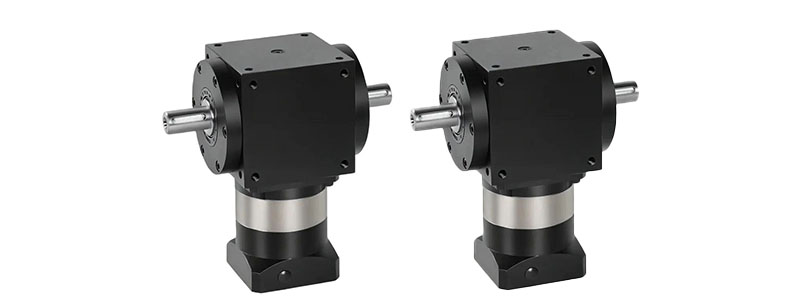

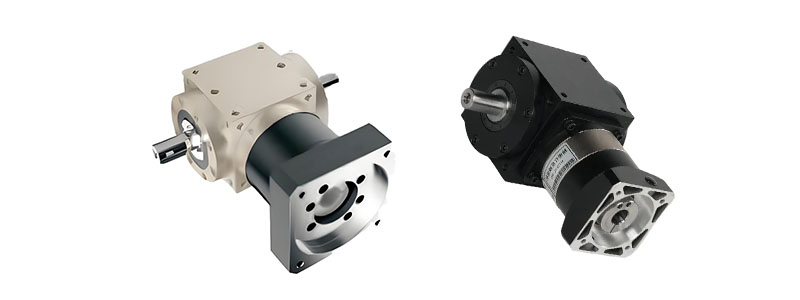

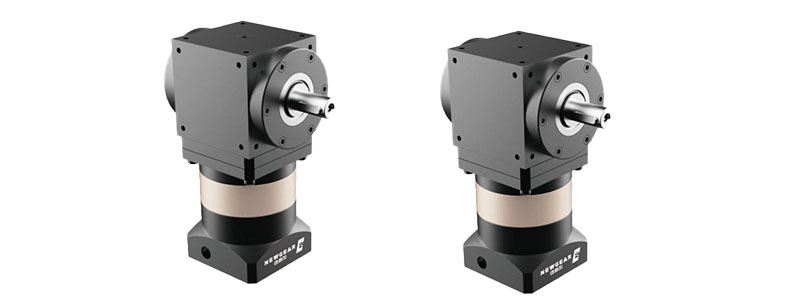

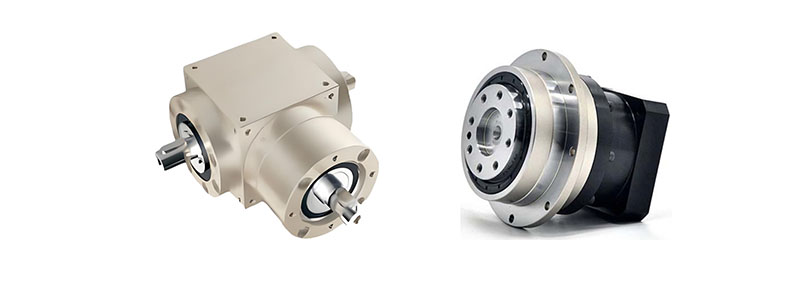

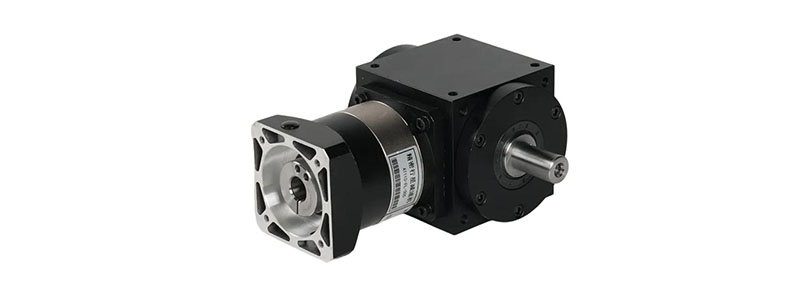

Commutateurs de moteur à sortie à double arbre - Série AT-FL

Productfeatures:

Sortie à double arbre, dimensions standardisées

Gamme complète de spécifications de connexion d'entrée, offrant une grande variété d'options

Équipé de roulements à rouleaux coniques, améliorant considérablement la capacité de charge axiale et radiale

Engrenages coniques hélicoïdaux installés et ajustés par des professionnels pour garantir la résistance de contact et la résistance à la flexion

Conception étanche, sans entretien et sans vidange d'huile, garantissant une longue durée de vie

L'arbre d'entrée peut être claveté ; jeu : 6 à 15 minutes d'arc

Gamme de tailles : 75–170

Plage de rapport : 1 à 100

Plage de précision : 6 à 15 minutes d'arc

Obtenez un devis gratuit

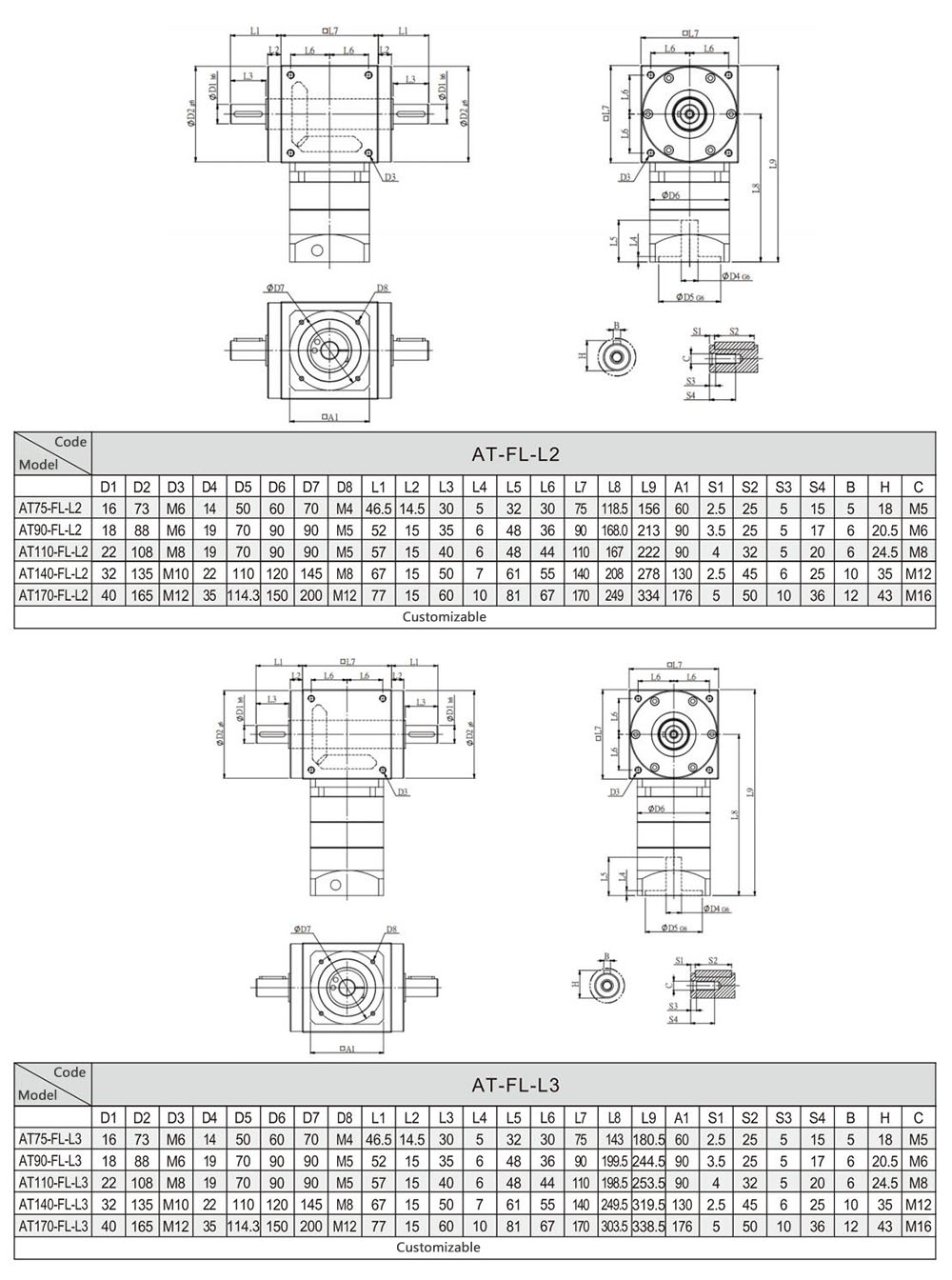

Paramètres techniques			Série de modèles	AT75-FL	AT90-FL	AT110-FL	AT140-FL	AT170-FL
Couple maximal			Nm	1.5 Couple nominal dans le temps
Couple de freinage d'urgence			Nm	2.5 Couple nominal dans le temps
Force radiale maximale autorisée			N	2400	3200	5000	6500	9100
Force axiale maximale autorisée			N	1200	1600	2500	3250	4550
Vitesse d'entrée maximale			tr/min	6000	6000	6000	6000	6000
Vitesse d'entrée nominale			tr/min	3000	3000	3000	3000	3000
Bruit			dB	≤65	≤70	≤70	≤70	≤75
Durée de vie moyenne			h	2000 (durée de vie continue réduite de 50 %)
Efficacité à pleine charge			%	L1≥97 % L2≥94 % L3≥92 %
Contrecoup	P2	L1	arcmin	≤6	≤6	≤6	≤6	≤6
		L2	arcmin	≤8	≤8	≤8	≤8	≤8
		L3	arcmin	≤15	≤15	≤15	≤15	≤15
Moment d'inertie	L1	1	Kg.cm2	1.3	3.14	7,62	23.54	59.09
	L1	2	Kg.cm2	1.1	2,68	6.23	17.72	45.44
	L2	3	Kg.cm2	0,22	1.2	1.2	5.3	15,8
		4	Kg.cm2	0,17	0,95	0,95	4.1	15.2
		5	Kg.cm2	0,16	0,86	0,86	3.6	15.1
		7	Kg.cm2	0,14	0,79	0,79	3.2	15.1
		10	Kg.cm2	0,14	0,75	0,75	3	15
	L3	12	Kg.cm2	0,14	0,86	0,86	2.8	14.1
		15	Kg.cm2	0,13	0,86	0,86	2.8	14.1
		20	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		25	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		28	Kg.cm2	0,13	0,73	0,73	2.7	13.9
		30	Kg.cm2	0,13	0,73	0,73	2.7	13.5
		35	Kg.cm2	0,13	0,73	0,73	2.7	13.5
		40	Kg.cm2	0,13	0,73	0,73	2.7	14.2
		50	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		70	Kg.cm2	0,13	0,73	0,73	2.7	13.5
		100	Kg.cm2	0,13	0,73	0,73	2.7	13.5

Paramètres techniques		Série de modèles	AT75-FL	AT90-FL	AT110-FL	AT140-FL	AT170-FL
	Spécification	Rapport	AT75-FL	AT90-FL	AT110-FL	AT140-FL	AT170-FL
Couple nominal	L1	1	45	78	150	360	585
	L1	2	42	68	150	330	544
	L2	3	40	78	105	165	360
		4	45	78	130	230	480
		5	45	78	130	230	480
		7	45	78	100	220	480
		10	10	30	75	175	360
	L2	12	40	78	105	165	360
		15	40	78	105	165	360
		20	45	78	130	230	480
		25	45	78	130	230	480
		28	45	78	130	230	480
		30	40	78	105	165	360
		35	45	78	130	230	480
		40	45	78	130	230	480
		50	45	78	130	230	480
		70	45	78	100	220	480
		100	30	75	75	175	360
Degré de protection		IP65
Température de fonctionnement		'-10°C à 90°C
Poids (Kg)	L1		2.3	4.5	7.3	15.4	24,5
	L2		2.9	5.9	7.7	18.3	30,7
	L3		03h25	7	8.9	20.3	37,9
