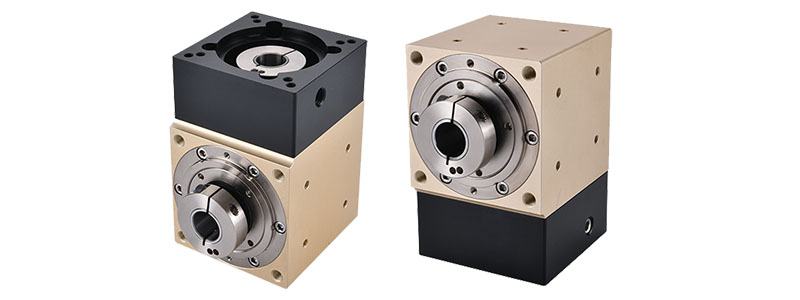

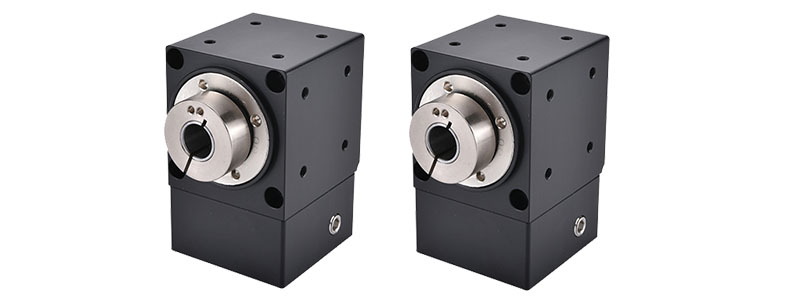

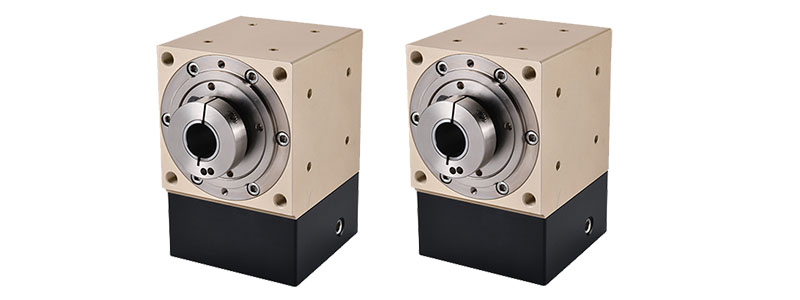

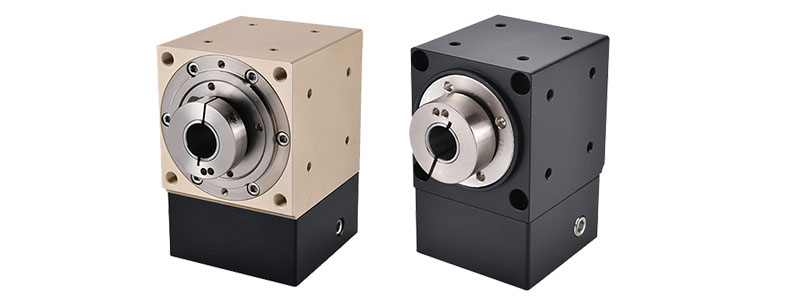

Productfeatures:
1. Gamme de tailles : 42/60/90.
2. Plage de rapport de transmission : 2/3/5
3. Plage de précision : 3 à 6 minutes d'arc
4. Haute précision, faible bruit, haute rigidité
Le modèle de précision présente un jeu minimal et un positionnement précis ; les engrenages de transmission sont conçus avec précision pour répondre aux exigences de qualité en matière de transmission précise, de faible bruit et de rigidité élevée.
5. Conception compacte et peu encombrante
Comprend des engrenages coniques hélicoïdaux, permettant au moteur d'être monté à un angle de 90 degrés pour économiser de l'espace d'installation.
| Série de produits | Spécifications du produit | Étapes | Rapport | Coup noir | Type de sortie | Code de montage |
| PZB | 42 60 90 | L1=1 étages | 2 3 5 | P1 = Backlas de précision P2=Jeu standard | S5 = sortie d'arbre chantant | D1/D2/D3/D4/LR |
| Tous les modèles ont des arbres d'entrée sans rainures de clavette ; veuillez préciser dans les remarques si un usinage supplémentaire est nécessaire | ||||||
Spécification Paramètres techniques | PZB42 | PZB60 | PZB90 | |||
| Étapes | Rapport | Unité | ||||
| Couple nominal T, (Nm) | L1 | 2 | Nm | 23 | 30 | 60 |
| 3 | Nm | 20 | 35 | 55 | ||
| 5 | Nm | 18 | 25 | 50 | ||
| Couple de sortie maximal T2N | Nm | Couple de sortie nominal 2,5 fois supérieur | ||||
| Vitesse d'entrée nominale | tr/min | 1500 | ||||
| Vitesse d'entrée maximale | tr/min | 300 | ||||
| Force radiale maximale autorisée | N | 350 | 560 | 1050 | ||
| Force axiale maximale autorisée | N | 160 | 230 | 550 | ||
| Moment d'inertie | Kg·cm² | 0,03 | 0,08 | 0,09 | ||
| Contrecoup | arcmin | P1≤3 P2≤6 | ||||
| Niveau de bruit | dB | ≤58 | ≤58 | ≤60 | ||
| Efficacité à pleine charge | % | 97% | ||||
| Durée de vie | h | >20 000 | ||||
| Température de fonctionnement | ℃ | -25 ℃ ~ 90 ℃ | ||||
| Méthode de lubrification | / | Lubrification à la graisse synthétique | ||||
| Sens de rotation | / | Entrée et sortie dans le même sens | ||||
| Indice de protection | / | IP65 | ||||
| Type de montage | / | N'importe lequel | ||||
| Poids | Kilogrammes | 0,49 | 1,25 | 3,93 | ||
Les paramètres ci-dessus sont uniquement à titre de référence ; les données réelles de fonctionnement du produit prévaudront.

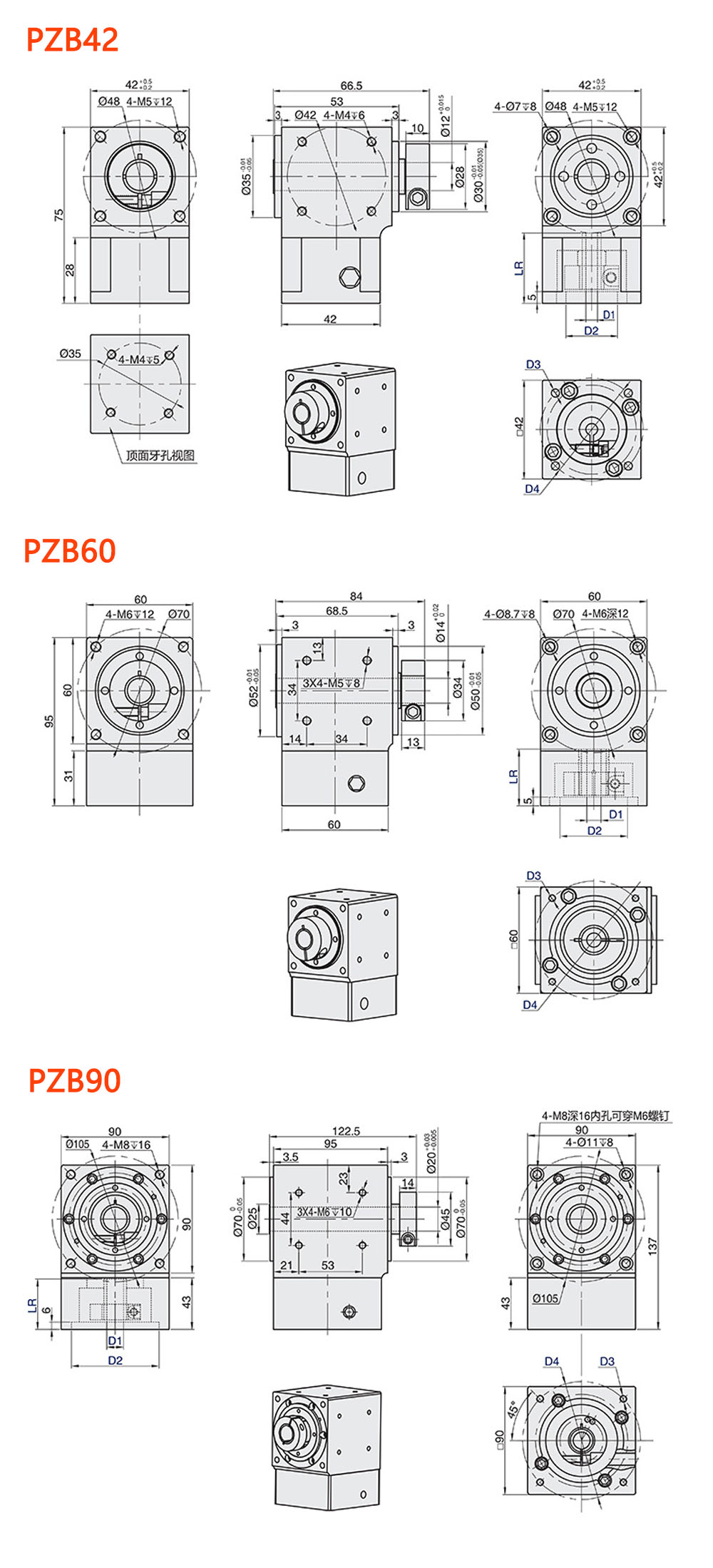

| Série | Étapes | Rapport | Contrecoup | Type de sortie | Dimensions de montage d'entrée | ||||
| D1 | D2 | D3 | D4 | LR | |||||
| PZB42 | L1 | 2 3 5 | P1=Jeu de précision P2=Jeu standard | S3 = sortie d'arbre chantant | 5 | 22 | M3 | 43,8 | LR30 |
| 5 | 22 | 3.5 | 43,8 | LR30 | |||||
| 8 | 30 | M3 | 45 | LR30 | |||||
| 8 | 30 | M4 | 46 | LR30 | |||||
| PZB60 | 8 | 36 | M4 | 70,7 | LR32 | ||||
| 8 | 38.1 | M4 | 66,7 | LR32 | |||||
| 14 | 50 | M4 | 70 | LR32 | |||||
| 14 | 50 | M5 | 70 | LR32 | |||||
| PZB90 | 14 | 73 | M5 | 98,4 | LR42 | ||||
| 19 | 70 | M5 | 90 | LR42 | |||||
| 19 | 70 | M6 | 90 | LR42 | |||||
