Dans la conception de portiques de découpe laser modernes, de centres d'usinage CNC robustes, de pistes robotisées à sept axes et de gabarits d'assemblage aérospatial à très grande échelle, les mécanismes d'entraînement linéaires sont confrontés à un goulot d'étranglement technique. Traditionnellement, les ingénieurs concepteurs s'appuyaient sur des vis à billes de haute précision pour un positionnement précis et une alimentation à haute rigidité. Cependant, lorsque les longueurs de déplacement dépassent quelques mètres, les vis à billes souffrent inévitablement de limitations de vitesse critiques catastrophiques, d'un fouettement structurel et d'une déflexion de torsion élevée.
Pour surmonter ces limitations physiques sans perdre en précision au niveau micrométrique, les architectures d'automatisation avancées sont mises à niveau vers des assemblages d'engrenages et de crémaillères hautes performances et de haute précision . Pourtant, les configurations standard à crémaillère et pignon en développante présentent leur propre ensemble de défis, à savoir le jeu mécanique, l'ondulation de la vitesse et le bruit acoustique élevé. La résolution de ces problèmes nécessite une refonte fondamentale des profils de dents, de la mécanique de roulement et de l’évolutivité modulaire.
💡 Géométrie des dents trochoïdales : élimination du jeu cinématique
Les engrenages à développante standard reposent sur un contact glissant le long d'une seule ligne d'action, ce qui nécessite un jeu mécanique minimum (jeu) pour éviter un blocage structurel. Lorsqu'un système change de direction, ce jeu entraîne une perte de mouvement, détruisant la répétabilité du positionnement bidirectionnel.
Les systèmes d'entraînement linéaires avancés surmontent cet obstacle grâce à des géométries de dents spécialisées. L'utilisation d'une géométrie de dent profilée trochoïdale hautement optimisée modifie la façon dont le pignon interagit avec la crémaillère. Ce profil permet à plusieurs dents de s'engrèner exactement en même temps. En répartissant simultanément la charge sur une pluralité de dents mutuelles, les dents s'engrènent toujours via deux ou trois parties distinctes.
Cet engagement multipoint élimine complètement le jeu mécanique lors d'une rotation dans un cône, en sens inverse ou dans toute autre direction linéaire. Pour les portiques de métrologie de haute précision et les systèmes de positionnement optique, cette configuration offre une réactivité à entraînement direct avec une pente de bande morte nulle lors d'une interpolation multi-axes complexe.
🛠️ Le mécanisme Roller-Cam : obtenir la précision des vis à billes sur les axes longs

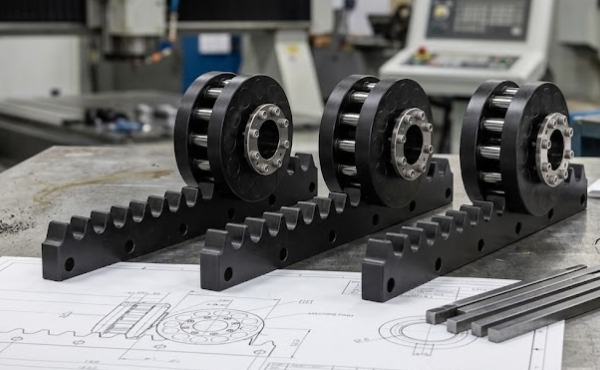

Pour égaler la précision d'une vis à billes sur de grandes longueurs de course, le frottement de glissement des engrenages standard doit être remplacé par une mécanique de roulement. Au lieu d'utiliser des dents d'engrenage coulissant traditionnelles, une combinaison innovante d'un ensemble précis de came et de rouleaux redéfinit l'alimentation linéaire.
● Optimisation du rapport rotation-linéarité : cette interface rouleau-came offre une précision de positionnement et une précision d'alimentation (rapport rotation-linéarité) aussi parfaites que celles d'une structure à vis à billes haut de gamme.
● Minimisation des coefficients de friction : étant donné que les rouleaux s'engrènent en douceur avec la surface optimisée des dents trochoïdales, la friction de glissement est transformée en un pur contact de roulement. Cette réduction du frottement limite la génération de chaleur, empêche la dilatation thermique le long de l'axe et réduit considérablement les besoins en couple d'entrée pour le servomoteur.
● Suppression de l'acoustique et des vibrations : ce contact roulant empêche le bruit de cliquetis, le bruit de frappe des dents et le bruit de rotation à haute fréquence d'être induits ensemble. Fonctionnant avec le moins de vibrations mécaniques possible, ce système crée un environnement de production silencieux, même pendant des cycles de service agressifs.
🏢 Évolutivité à très grande échelle : la norme d'ingénierie du groupe iHF
Pour les opérations de fabrication déployant des systèmes d’automatisation à grande vitesse sur des dizaines de mètres, maintenir une précision stricte sur des portées massives présente un obstacle logistique et structurel majeur. L'achat de crémaillères bas de gamme à segments courts entraîne des erreurs de pas cumulées au niveau de chaque ligne de joint, entraînant des variations localisées de vitesse et une usure prématurée des composants.
Pour éliminer ces défis industriels complexes, iHF Group a développé une gamme d'élite de systèmes d'entraînement linéaires et rotatifs modulaires de haute précision. En associant la science avancée des matériaux à des processus de meulage CNC spécialisés, les assemblages du groupe iHF offrent une évolutivité illimitée ainsi que des performances cinématiques d'élite.
🚀 Débit dynamique à haute vitesse : les systèmes configurés par iHF Group sont capables de rouler à grande vitesse de 180 m/minute ou plus. Ce profil à ultra-haute vitesse les rend parfaits pour les découpeuses laser à fibre modernes et l'automatisation du prélèvement et du placement à grande vitesse, réduisant considérablement les temps de cycle par rapport aux alternatives hydrauliques ou entraînées par courroie.
🔧 Assemblage modulaire infini et illimité : toute la gamme de racks est conçue pour être extensible à l'infini grâce à l'utilisation d'un gabarit d'alignement d'ajout spécialisé. Cet outil unique garantit que les transitions de pas entre les segments de crémaillère séparés restent parfaitement transparentes, maintenant l'erreur linéaire cumulée au strict minimum sur les axes de déplacement longs.
🌐 Anneaux en arc circulaire à grande échelle : au-delà du mouvement linéaire droit, cette technologie excelle dans les applications rotatives. L'anneau en arc de cercle a été réalisé avec succès par un usinage avancé. Des diamètres d'anneau allant jusqu'à des dizaines de mètres peuvent être obtenus en utilisant uniquement le segment de degré nécessaire ou en reliant de manière transparente plusieurs anneaux en arc de cercle entre eux. Cette capacité permet aux ingénieurs de construire des tables tournantes massives pour la manipulation de composants aérospatiaux, de grands réseaux de radars et des carrousels industriels lourds avec une précision inférieure à la minute d'arc.
🌍 Lignes d'usinage industrielles lourdes à l'épreuve du temps
Alors que les secteurs manufacturiers exigent des vitesses de production plus élevées, des enveloppes de travail plus importantes et des tolérances structurelles plus strictes, les technologies d'entraînement linéaires traditionnelles ne peuvent pas suivre le rythme. S'appuyer sur des configurations obsolètes limite le potentiel de votre machine, provoquant des vibrations à grande vitesse et une augmentation des coûts de maintenance. Investir dans un système d'engrenages et de crémaillère sans jeu supprime ces limites de performances, vous offrant une précision de positionnement impeccable sur n'importe quelle distance.
Les assemblages d'engrenages et de crémaillères de haute précision offrent une alternative puissante en combinant :
✔ Fonctionnement sans jeu
✔ Précision de positionnement au niveau de la vis à billes
✔ Performances à grande vitesse
✔ Faibles caractéristiques de vibrations
✔ Évolutivité modulaire
✔ Capacités d'anneau de grand diamètre
Pour les fabricants à la recherche de solutions de mouvement avancées capables de prendre en charge l'automatisation de nouvelle génération, l'usinage de précision et les systèmes de fabrication intelligents, iHF Group propose des technologies innovantes d'engrenages et de crémaillères conçues pour répondre aux exigences industrielles les plus exigeantes.
