Caractéristiques du produit:
1. Mécanisme à engrenages coniques hélicoïdaux pour obtenir une sortie de direction à angle droit
2. Sortie d'arbre à bride carrée
3. Associé à une transmission par engrenages droits, une structure à simple porte-à-faux, il offre un rapport coût-efficacité extrêmement avantageux.
4. L'arbre d'entrée peut être ouvert à l'aide d'une rainure de clavette.
5. Dégagement de retour 8-16 arcmin
Applications:

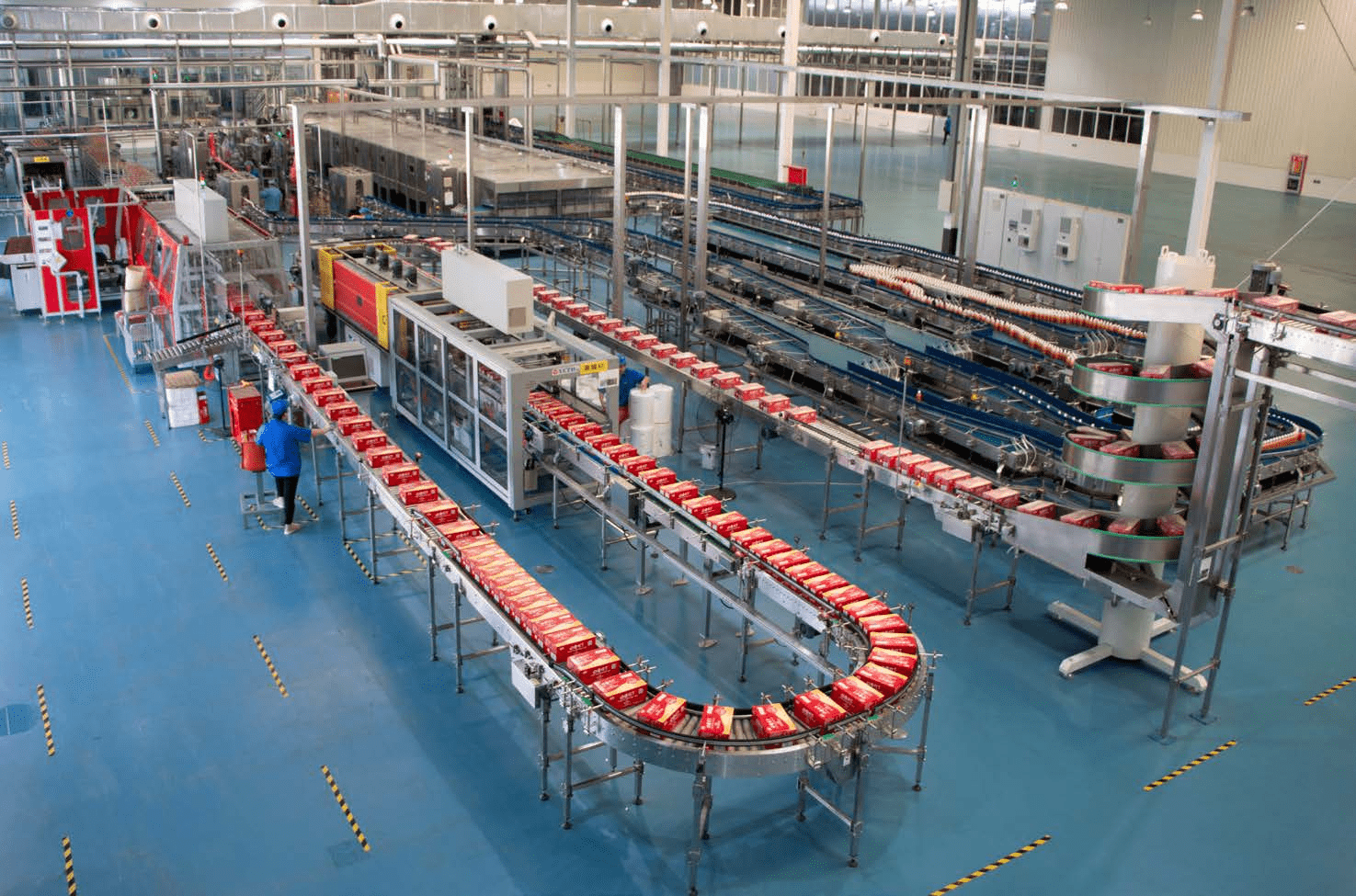

Systèmes de convoyage : Réduction de la vitesse pour les équipements de manutention et de traitement des matériaux.
Machines d'emballage : Fonctionnement fluide et précis sur les lignes de production à grande vitesse.

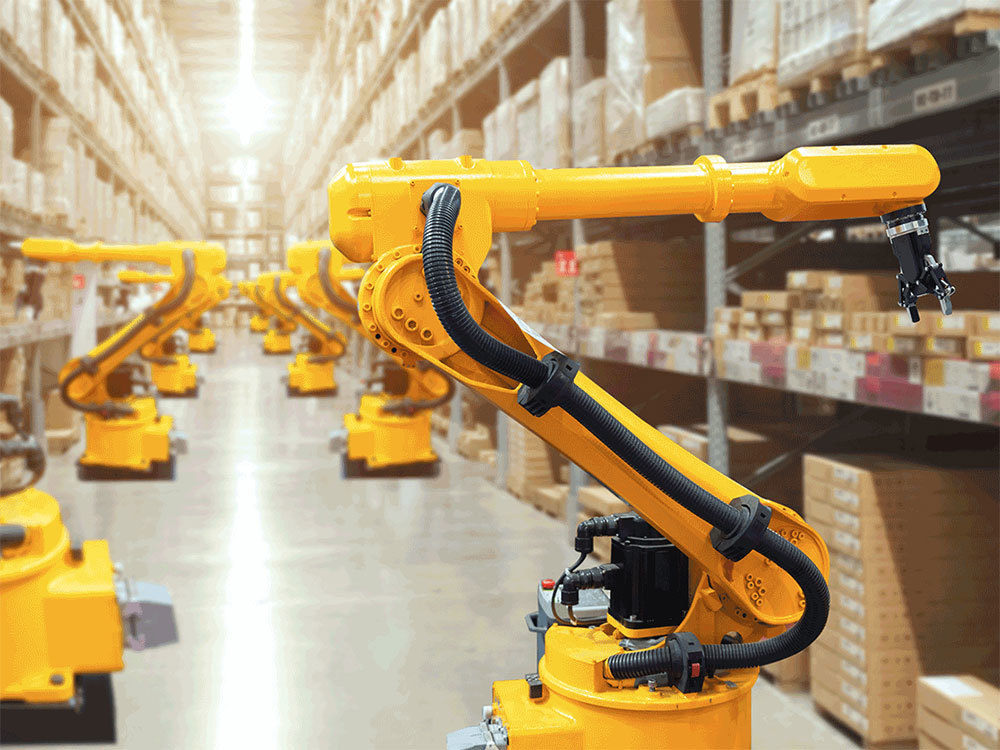

Automatisation industrielle : contrôle du couple et réduction des mouvements pour les machines automatisées.
Équipements de traitement : Performances fiables dans les industries agroalimentaires, textiles et chimiques.
Plage de spécifications : 60-160
Plage de rapport de vitesse : 3-100
Plage de précision : 8 à 16 minutes d’arc
Le réducteur à engrenages coniques à angle droit Newgear PVLN allie précision, robustesse et conception compacte dans un ensemble haute performance. Grâce à son faible jeu et à sa construction durable, le réducteur PVLN offre une solution fiable, efficace et adaptable pour les machines industrielles modernes nécessitant une réduction de vitesse à angle droit.

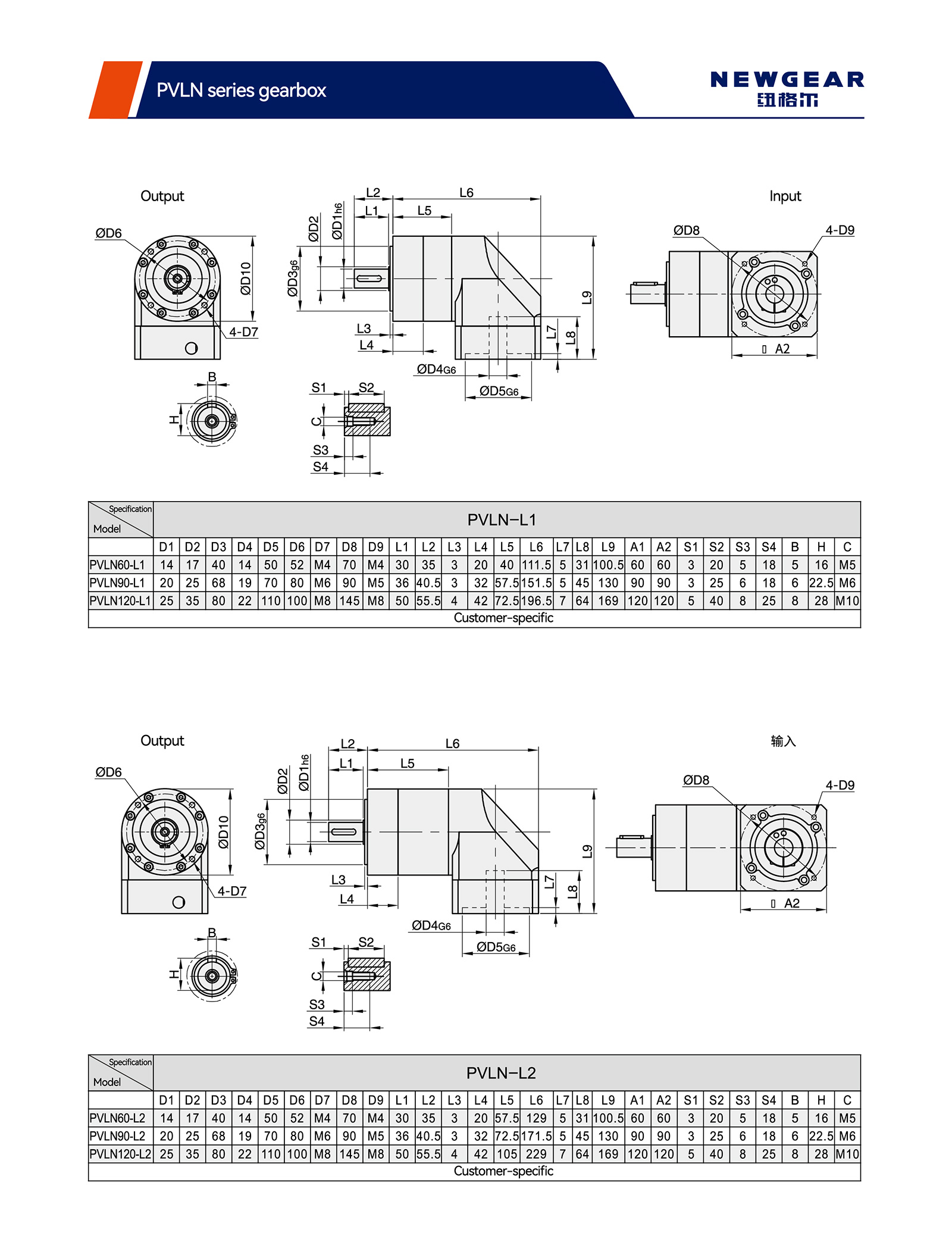

| Paramètres techniques | Série de modèles | PVLN60 | PVLN90 | PVLN120 | ||
| Couple maximal | Nm | 1,5 Couple nominal | ||||
| Couple de freinage d'urgence | Nm | Couple nominal à 2 temps | ||||
| Force radiale maximale admissible | N | 240 | 450 | 1240 | ||
| Force axiale maximale admissible | N | 220 | 430 | 1000 | ||
| Rigidité en torsion | Nm/arcmin | 1.8 | 4,85 | 11 | ||
| Vitesse d'entrée maximale | tr/min | 8000 | 6000 | 6000 | ||
| Vitesse d'entrée nominale | tr/min | 4000 | 3500 | 3500 | ||
| Bruit | dB | ≤58 | ≤60 | ≤65 | ||
| Durée de vie moyenne | h | 20000 | ||||
| Efficacité à pleine charge | % | L1≥95% L2≥92% | ||||
| Contrecoup | P1 | L1 | arcmin | ≤8 | ≤8 | ≤8 |
| L2 | arcmin | ≤12 | ≤12 | ≤12 | ||
| P2 | L1 | arcmin | ≤16 | ≤16 | ≤16 | |
| L2 | arcmin | ≤20 | ≤20 | ≤20 | ||
| Moment d'inertie | L1 | 3 | Kg.cm° | 0,46 | 1,73 | 12,78 |
| 4 | kg.cm² | 0,46 | 1,73 | 12,78 | ||
| 5 | kg.cm² | 0,46 | 1,73 | 12,78 | ||
| 7 | Kg.cm° | 0,41 | 1.42 | 11.38 | ||
| 10 | kg.cm² | 0,41 | 1.42 | 11.38 | ||
| L2 | 12 | kg.cm² | 0,44 | 1,49 | 12.18 | |
| 15 | kg.cm² | 0,44 | 1,49 | 12.18 | ||
| 16 | Kg.cm' | 0,44 | 1,49 | 12.18 | ||
| 20 | kg.cm² | 0,44 | 1,49 | 12.18 | ||
| 25 | kg.cm² | 0,44 | 1,49 | 12.18 | ||
| 28 | Kg.cm' | 0,44 | 1,49 | 12.18 | ||
| 30 | kg.cm² | 0,44 | 1,49 | 12.18 | ||
| 35 | kg.cm² | 0,44 | 1,49 | 12.18 | ||
| 40 | Kg.cm° | 0,44 | 1,49 | 12.18 | ||
| 50 | kg.cm² | 0,34 | 1,25 | 11.48 | ||
| 70 | kg.cm² | 0,34 | 1,25 | 11.48 | ||
| 100 | Kg.cm° | 0,34 | 1,25 | 11.48 | ||
| Paramètres techniques | Série de modèles | PVLN60 | PV L N90 | PV L N120 | ||
| Spécification | Rapport | |||||
| Couple nominal | L1 | 3 | 27 | 96 | 161 | |
| 4 | 40 | 122 | 210 | |||
| 5 | 40 | 122 | 210 | |||
| 7 | 34 | 95 | 170 | |||
| 10 | 16 | 56 | 86 | |||
| L2 | 12 | 27 | 96 | 161 | ||
| 15 | 27 | 96 | 161 | |||
| 16 | 40 | 122 | 210 | |||
| 20 | 40 | 122 | 210 | |||
| 25 | 40 | 122 | 210 | |||
| 28 | 40 | 122 | 210 | |||
| 30 | 27 | 96 | 161 | |||
| 35 | 40 | 122 | 210 | |||
| 40 | 40 | 122 | 210 | |||
| 50 | 40 | 122 | 210 | |||
| 70 | 34 | 95 | 170 | |||
| 100 | 16 | 56 | 86 | |||
| Degré de protection | IP65 | |||||
| Température de fonctionnement | —10°C à 90°C | |||||
| Poids (kg) | L1 | 1.7 | 4.4 | 12.0 | ||
| L2 | 1.9 | 5.0 | 14.0 | |||
