Caractéristiques du produit:
1. Mécanisme à engrenages coniques hélicoïdaux pour obtenir une sortie de direction à angle droit
2. Sortie d'arbre à bride carrée
3. Associé à une transmission par engrenages droits, une structure à simple porte-à-faux, il offre un rapport coût-efficacité extrêmement avantageux.
4. L'arbre d'entrée peut être ouvert à l'aide d'une rainure de clavette.
5. Dégagement de retour 8-16 arcmin
Avantages :
Conception compacte : La configuration à angle droit permet une intégration compacte dans les agencements de machines.
Capacité de couple élevée : capable de supporter des charges exigeantes tout en maintenant un fonctionnement fluide.
Contrôle de précision : Un faible jeu assure un positionnement précis pour les applications de moteurs pas à pas.
Durable et fiable : des matériaux de haute qualité et une ingénierie de précision garantissent sa longévité.
Options personnalisables : La flexibilité des équipementiers permet de proposer des solutions sur mesure pour différentes applications.
Plage de spécifications : 60-160
Plage de rapport de vitesse : 3-100
Plage de précision : 8 à 16 minutes d’arc
Le réducteur à engrenages coniques à angle droit Newgear PVFN pour NEMA 17 allie compacité, couple élevé et précision de mouvement dans un format compact et performant. Grâce à son faible jeu, sa construction robuste et ses options de personnalisation OEM, le réducteur PVFN garantit un fonctionnement fiable, précis et fluide pour une grande variété d'applications industrielles et d'automatisation.
Pour les fabricants et les ingénieurs à la recherche de solutions d'engrenages à angle droit compactes, performantes et personnalisables, la série PVFN offre une valeur et une polyvalence exceptionnelles.

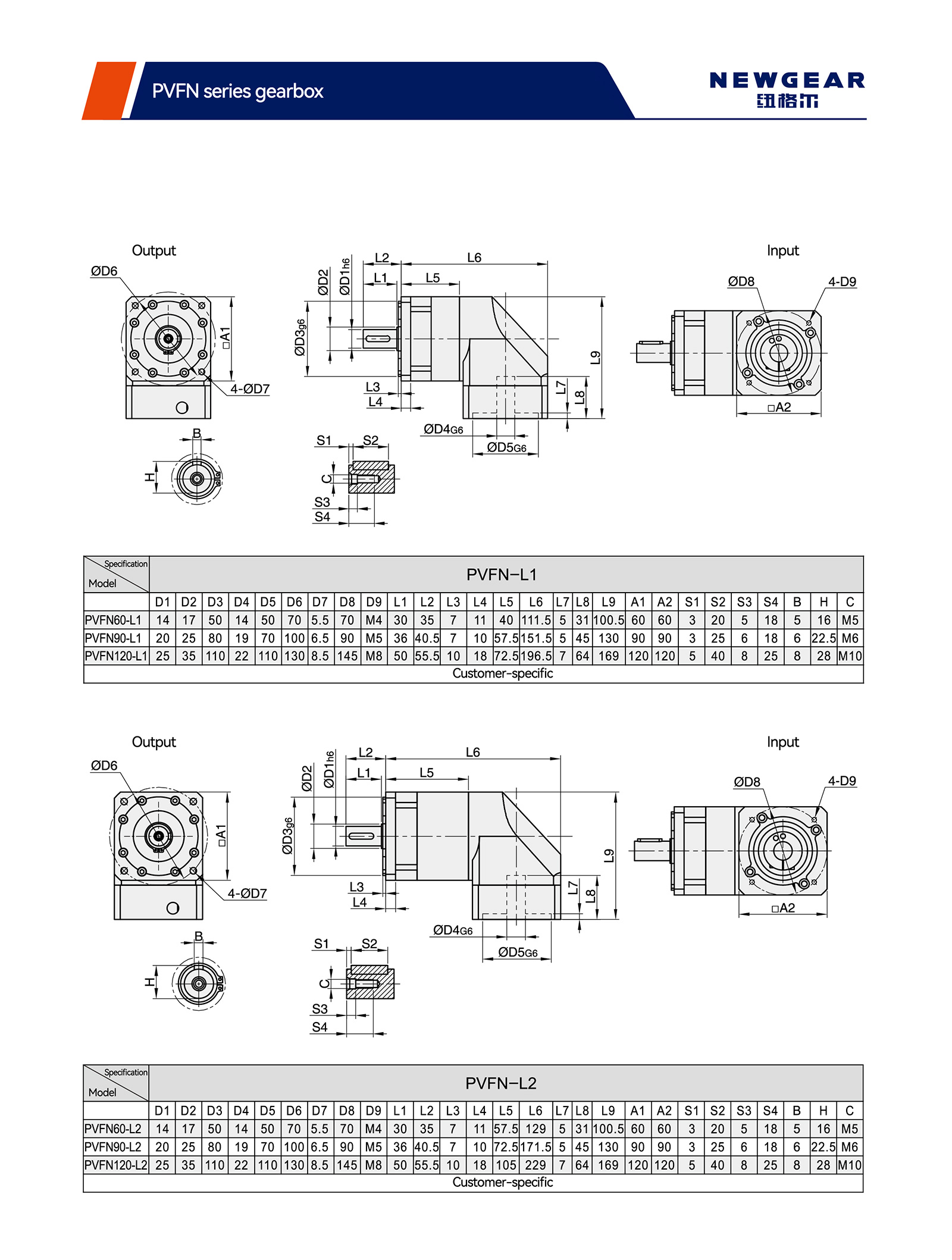

| Paramètres techniques | Série de modèles | PVFN60 | PVFN90 | PVFN120 | ||
| Couple maximal | Nm | 1,5 Couple nominal | ||||
| Couple de freinage d'urgence | Nm | Couple nominal à 2 temps | ||||
| Force radiale maximale admissible | N | 240 | 450 | 1240 | ||
| Force axiale maximale admissible | N | 220 | 430 | 1000 | ||
| Rigidité en torsion | Nm/arcmin | 1.8 | 4,85 | 11 | ||
| Vitesse d'entrée maximale | tr/min | 8000 | 6000 | 6000 | ||
| Vitesse d'entrée nominale | tr/min | 4000 | 3500 | 3500 | ||
| Bruit | dB | ≤58 | ≤60 | ≤65 | ||
| Durée de vie moyenne | h | 20000 | ||||
| Efficacité à pleine charge | % | L1≥95% L2≥92% | ||||
| Contrecoup | P1 | L1 | arcmin | ≤8 | ≤8 | ≤8 |
| L2 | arcmin | ≤12 | ≤12 | ≤12 | ||
| P2 | L1 | arcmin | ≤16 | ≤16 | ≤16 | |
| L2 | arcmin | ≤20 | ≤20 | ≤20 | ||
| Moment d'inertie | L1 | 3 | Kg.cm° | 0,46 | 1,73 | 12,78 |
| 4 | kg.cm² | 0,46 | 1,73 | 12,78 | ||
| 5 | kg.cm² | 0,46 | 1,73 | 12,78 | ||
| 7 | Kg.cm° | 0,41 | 1.42 | 11.38 | ||
| 10 | kg.cm² | 0,41 | 1.42 | 11.38 | ||
| L2 | 12 | kg.cm² | 0,44 | 1,49 | 12.18 | |
| 15 | kg.cm² | 0,44 | 1,49 | 12.18 | ||
| 16 | Kg.cm' | 0,44 | 1,49 | 12.18 | ||
| 20 | kg.cm² | 0,44 | 1,49 | 12.18 | ||
| 25 | kg.cm² | 0,44 | 1,49 | 12.18 | ||
| 28 | Kg.cm' | 0,44 | 1,49 | 12.18 | ||
| 30 | kg.cm² | 0,44 | 1,49 | 12.18 | ||
| 35 | kg.cm² | 0,44 | 1,49 | 12.18 | ||
| 40 | Kg.cm° | 0,44 | 1,49 | 12.18 | ||
| 50 | kg.cm² | 0,34 | 1,25 | 11.48 | ||
| 70 | kg.cm² | 0,34 | 1,25 | 11.48 | ||
| 100 | Kg.cm° | 0,34 | 1,25 | 11.48 | ||
| Paramètres techniques | Série de modèles | PVFN60 | PVFN90 | PVFN120 | ||
| Spécification | Rapport | |||||
| Couple nominal | L1 | 3 | 27 | 96 | 161 | |
| 4 | 40 | 122 | 210 | |||
| 5 | 40 | 122 | 210 | |||
| 7 | 34 | 95 | 170 | |||
| 10 | 16 | 56 | 86 | |||
| L2 | 12 | 27 | 96 | 161 | ||
| 15 | 27 | 96 | 161 | |||
| 16 | 40 | 122 | 210 | |||
| 20 | 40 | 122 | 210 | |||
| 25 | 40 | 122 | 210 | |||
| 28 | 40 | 122 | 210 | |||
| 30 | 27 | 96 | 161 | |||
| 35 | 40 | 122 | 210 | |||
| 40 | 40 | 122 | 210 | |||
| 50 | 40 | 122 | 210 | |||
| 70 | 34 | 95 | 170 | |||
| 100 | 16 | 56 | 86 | |||
| Degré de protection | IP65 | |||||
| Température de fonctionnement | —10°C à 90°C | |||||
| Poids (kg) | L1 | 1.7 | 4.4 | 10 | ||
| L2 | 1.9 | 5.0 | 13 | |||
