Fabricants de réducteurs servo Newgear PFN pour Nema 42

Productfeatures:

Points forts du produit :

• Sortie à bride carrée et transmission par engrenages droits pour une conception simple et économique.

· Sa structure robuste en porte-à-faux garantit des performances durables et fiables.

· Arbre d'entrée prêt pour la rainure de clavette avec un faible jeu (8–16 arcmin).

Principaux avantages :

• Haute précision et capacité de charge pour les applications servo exigeantes.

• Sa conception compacte et légère permet un gain de place.

• Personnalisable pour répondre aux divers besoins des équipementiers.

Caractéristiques:

• Taille : 60–160 | Rapport : 3–100 | Précision : 8–16 minutes d’arc

Une solution compacte et performante pour le contrôle de mouvement de précision dans la fabrication moderne.

Obtenez un devis gratuit

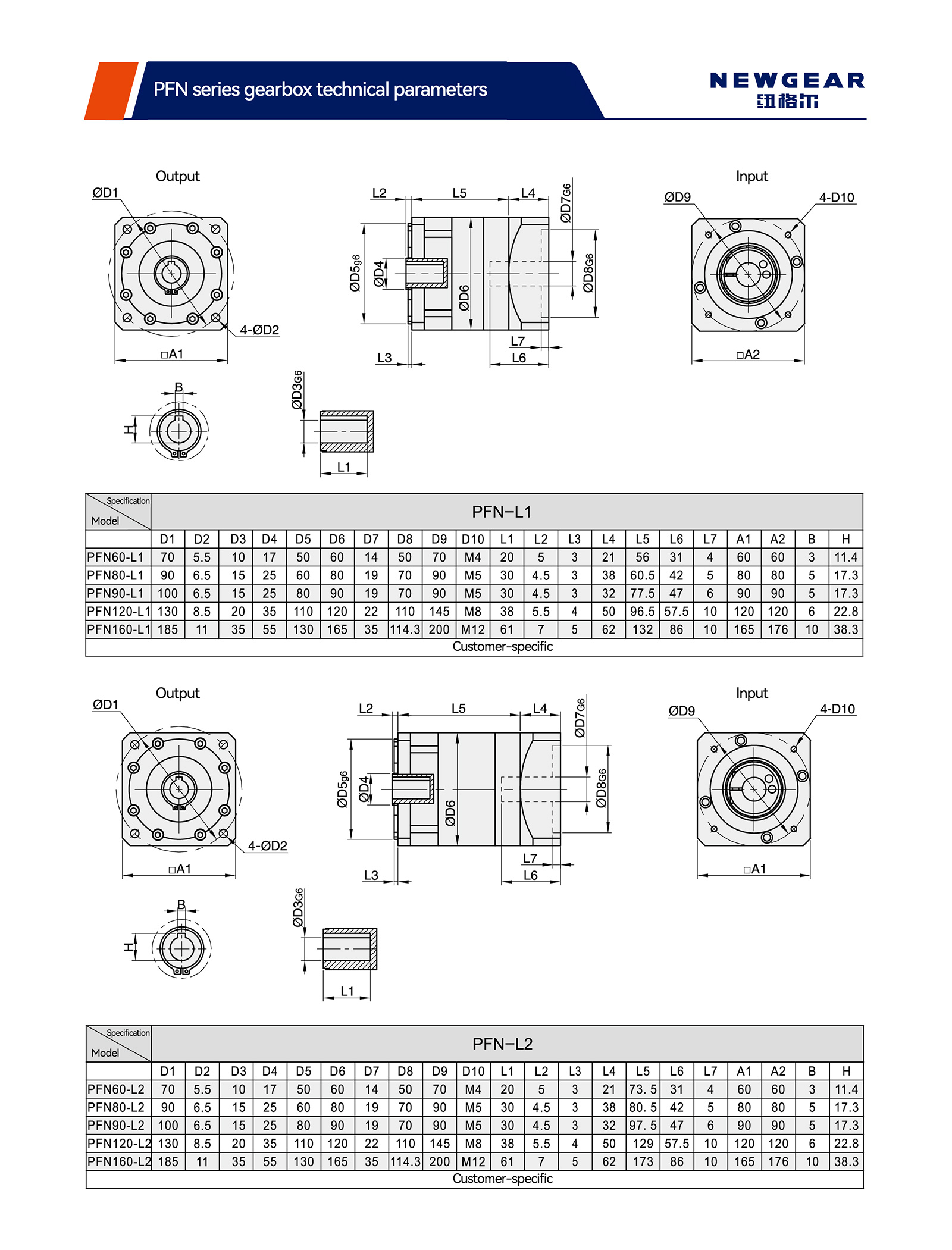

Paramètres techniques			Série de modèles	PFN60	PFN80	PFN90	PFN120	PFN160
Couple maximal			Nm	1,5 Couple nominal
Couple de freinage d'urgence			Nm	Couple nominal à 2 temps
Force radiale maximale admissible			N	240	400	450	1240	2250
Force axiale maximale admissible			N	220	420	430	1000	1500
Rigidité en torsion			Nm/arcmin	1.8	4.7	4,85	11	35
Vitesse d'entrée maximale			tr/min	8000	6000	6000	6000	4000
Vitesse d'entrée nominale			tr/min	4000	3500	3500	3500	3000
Bruit			dB	≤58	≤60	≤60	≤65	≤70
Durée de vie moyenne			h	20000
Efficacité à pleine charge			%	L1≥96% L2≥94%
Contrecoup	P1	L1	arcmin	≤8	≤8	≤8	≤8	≤8
	P1	L2	arcmin	≤12	≤12	≤12	≤12	≤12
	P2	L1	arcmin	≤16	≤16	≤16	≤16	≤16
	P2	L2	arcmin	≤20	≤20	≤20	≤20	≤20
Moment d'inertie	L1	3	Kg.cm°	0,46	0,77	1,73	12,78	36,72
		4	kg.cm²	0,46	0,77	1,73	12,78	36,72
		5	kg.cm²	0,46	0,77	1,73	12,78	36,72
		7	Kg.cm°	0,41	0,65	1.42	11.38	34.02
		8	kg.cm²	/	0,65	1.42	11.38	34.02
		10	kg.cm²	0,41	0,65	1.42	11.38	34.02
	L2	12	kg.cm²	0,44	0,72	1,49	12.18	34,24
		15	kg.cm²	0,44	0,72	1,49	12.18	34,24
		16	Kg.cm'	0,44	0,72	1,49	12.18	34,24
		20	kg.cm²	0,44	0,72	1,49	12.18	34,24
		25	kg.cm²	0,44	0,72	1,49	12.18	34,24
		28	Kg.cm'	0,44	0,72	1,49	12.18	34,24
		30	kg.cm²	0,44	0,72	1,49	12.18	34,24
		35	kg.cm²	0,44	0,72	1,49	12.18	34,24
		40	Kg.cm°	0,44	0,72	1,49	12.18	34,24
		50	kg.cm²	0,34	0,58	1,25	11.48	34.02
		70	kg.cm²	0,34	0,58	1,25	11.48	34.02
		100	Kg.cm°	0,34	0,58	1,25	11.48	34.02

Paramètres techniques		Série de modèles	PFN60	PFN80	PFN90	PFN120	PFN160
	Spécification	Rapport	PFN60	PFN80	PFN90	PFN120	PFN160
Couple nominal	L1	3	27	50	96	161	364
		4	40	90	122	210	423
		5	40	90	122	210	423
		7	34	48	95	170	358
		8	/	35	77	120	300
		10	16	22	56	86	210
	L2	12	27	50	96	161	364
		15	27	50	96	161	364
		16	40	90	122	210	423
		20	40	90	122	210	423
		25	40	90	122	210	423
		28	40	90	122	210	423
		30	27	50	96	161	364
		35	40	90	122	210	423
		40	40	90	122	210	423
		50	40	90	122	210	423
		70	34	48	95	170	358
		100	16	22	56	86	210
Degré de protection		IP65
Température de fonctionnement		—10°C à 90°C
Poids (kg)	L1		0,95	2.27	3.06	6,93	15,5
Poids (kg)	L2		1.2	2.8	3,86	8,98	17
