Poulies de distribution à couple élevé de type pince iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Les poulies de distribution à pince iHF offrent une installation rapide, une grande précision de positionnement répétitive et une structure compacte – conçues pour les systèmes de transmission des machines d'emballage exigeant des spécifications d'espace et de précision rigoureuses.

Caractéristiques du produit:

Capacité de couple élevée – La répartition uniforme de la force sur l'arbre et le moyeu assure une transmission de couple supérieure pour une utilisation à charge et vitesse élevées.

Connexion sans jeu – La conception de type pince assure un ajustement rigide et précis, empêchant tout désalignement et améliorant le contrôle du mouvement.

Installation facile – Aucun rainurage ni vis de réglage requis ; montage et démontage rapides réduisant les temps d’arrêt.

Protection de l'arbre – Le serrage par friction évite les dommages de surface, prolongeant ainsi la durée de vie de l'arbre.

Haute précision – La géométrie optimisée des dents et les tolérances serrées garantissent un calage et une synchronisation précis.

Large gamme d'applications – Disponible en plusieurs profils, convient aux industries de l'automatisation, des convoyeurs, de l'emballage, du CNC, du textile et de l'imprimerie.

Dans les systèmes de transmission de puissance modernes, les poulies de distribution à couple élevé de type bride iHF se sont imposées comme une solution fiable pour les industries exigeant précision, durabilité et rendement élevé. Contrairement aux poulies clavetées traditionnelles, les poulies de type bride utilisent un système de serrage par friction avancé qui garantit un transfert de couple fiable sans rainures de clavette ni vis de blocage. Cette conception innovante améliore non seulement les performances, mais prolonge également la durée de vie de l'ensemble du système d'entraînement.

Poulies de distribution à couple élevé de type pince iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Obtenez un devis gratuit

Poulies de distribution à couple élevé de type pince S3M

Taper			Type D	PD	OD	D	F	E	L	Boulon de serrage
Catégorie	Nombre de dents	Classification (largeur nominale)	Type D	PD	OD	D	F	E	L	M	Couple de serrage ((Nm))
S3M AW	24	S3MC060 ※A:7 ※W:11 S3MC100 ※A:11 ※W:15	4	22,92	22.16	13	25	16	9	2	0,4
	26		4	24,83	24.07		28	18
	28		4	26,74	25,98		30	20
	30		6~8	28,65	27,89	20	32	23
	32		6~8	30,56	29,8	20	35	25
	36		6~8	34,38	33,62	26	40	28	12,5	3	1.5
	40		8~10	38,2	37,44	26	44	32	12,5	3	1.5
	44		8~10	42,02	41,25	31	48	36	14	4	3,5
	48		8 à 12	45,84	45,07	33	50	38
	50		8~14	47,75	46,98	36	52	40
	60		8~16	57,3	56,53	41	61	46	15,5	5	6

Poulies de distribution à couple élevé de type pince HTD3M

Taper			Type D	PD	OD	D	F	E	L	Boulon de serrage
Catégorie	Nombre de dents	Classification (largeur nominale)	Type D	PD	OD	D	F	E	L	M	Couple de serrage ((Nm))
HTD3M AW	24	3MC060 ※A:7 ※W:11 3MC100 ※A:11 ※W:15	4	22,92	22.16	13	25	16	9	2	0,4
	26		4	24,83	24.07		28	18
	28		4	26,74	25,98		30	20
	30		6~8	28,65	27,89	20	32	23
	32		6~8	30,56	29,8	20	35	25
	36		6~8	34,38	33,62	26	40	28	12,5	3	1.5
	40		8~10	38,2	37,44	26	44	32	12,5	3	1.5
	44		8~10	42,02	41,25	31	48	36	14	4	3,5
	48		8 à 12	45,84	45,07	33	50	38
	50		8~14	47,75	46,98	36	52	40
	60		8~16	57,3	56,53	41	61	46	15,5	5	6

Poulies de distribution à couple élevé de type pince S5M

Taper			Type D	PD	OD	D	F	E	L	Boulon de serrage
Catégorie	Nombre de dents	Classification (largeur nominale)								M	Couple de serrage ((Nm))
S5M AW	24	S5MC100 ※A:11 ※W:16 S5MC150 ※A:17 ※W:22	8~10	38,2	37,24	26	45	30	12,5	3	1.5
	25		8~10	39,79	38,83
	26		8~10	41,38	40,42	31	48	35	14	4	3,5
	28		8~10	44,56	43,6
	30		10	47,75	46,79	31	52	36
	32		10~14	50,93	49,97	36	55	40
	34		10~16	54.11	53,15	41	61	45	15,5	5	6
	36		10~16	57,3	56,34
	40		10~19	63,66	62,7	46	67	50
	44		12~19	70.03	69,07	46	74	58	15,5	5	6
			20~24			55			16,5	6	12
	48		12~19	76,39	75,43	46	83	63	15,5	5	6
			20~25			55			16,5	6	12
	50		12~19	79,58	78,62	46	87	67	15,5	5	6
			20~25			55			16,5	6	12
	60		12~19	95,49	94,53	46	99	80	15,5	5	6
			20~25			55			16,5	6	12

Poulies de distribution à couple élevé de type pince HTD5M

Taper			Type D	PD	OD	D	F	E	L	Boulon de serrage
Catégorie	Nombre de dents	Classification (largeur nominale)								M	Couple de serrage ((Nm))
HTD5M AW	24	5MC100 ※A:11 ※W:16 5MC150 ※A:17 ※W:22	8~10	38,2	37,24	26	45	30	12,5	3	1.5
	25		8~10	39,79	38,83
	26		8~10	41,38	40,42	31	48	35	14	4	3,5
	28		8~10	44,56	43,6
	30		10	47,75	46,79	31	52	36
	32		10~14	50,93	49,97	36	55	40
	34		10~16	54.11	53,15	41	61	45	15,5	5	6
	36		10~16	57,3	56,34
	40		10~19	63,66	62,7	46	67	50
	44		12~19	70.03	69,07	46	74	58	15,5	5	6
			20~24			55			16,5	6	12
	48		12~19	76,39	75,43	46	83	63	15,5	5	6
			20~25			55			16,5	6	12
	50		12~19	79,58	78,62	46	87	67	15,5	5	6
			20~25			55			16,5	6	12
	60		12~19	95,49	94,53	46	99	80	15,5	5	6
			20~25			55			16,5	6	12

Poulies de distribution à couple élevé de type pince S8M

Taper			Type D	PD	OD	D	F	E	L	Boulon de serrage
Catégorie	Nombre de dents	Classification (largeur nominale)								M	Couple de serrage ((Nm))
S8M AW	20	S8MC150 ※A:17 ※W:22 S8MC250 ※A:28 ※W:33	10~14	50,93	49,56	36	58	40	14	4	3,5
	22		10~16	56.02	54,65	41	61	45	16	5	6
	24		12~19	61.12	59,74	46	67	50
	25		12~19	63,66	62,29		70	56
	28		15~19	71,3	69,93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76,39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81,49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86,58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91,67	90,3	46	99	80	16	5	6
			20~25			55			17	6	12

Poulies de distribution à couple élevé de type pince HTD8M

Taper			Type D	PD	OD	D	F	E	L	Boulon de serrage
Catégorie	Nombre de dents	Classification (largeur nominale)								M	Couple de serrage ((Nm))
HTD8M AW	20	8MC150 ※A:17 ※W:22 8MC250 ※A:28 ※W:33	10~14	50,93	49,56	36	58	40	14	4	3,5
	22		10~16	56.02	54,65	41	61	45	16	5	6
	24		12~19	61.12	59,74	46	67	50
	25		12~19	63,66	62,29		70	56
	28		15~19	71,3	69,93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76,39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81,49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86,58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91,67	90,3	46	99	80	16	5	6
			20~25			55			17	6	12

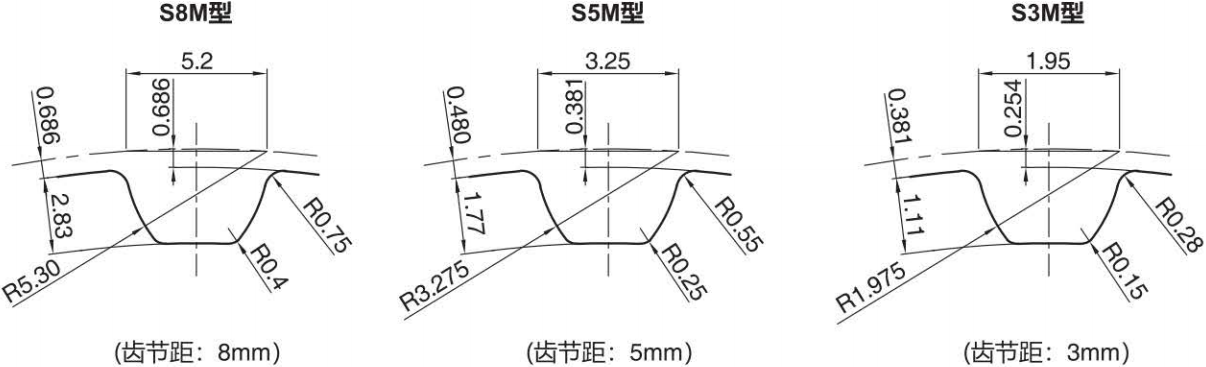

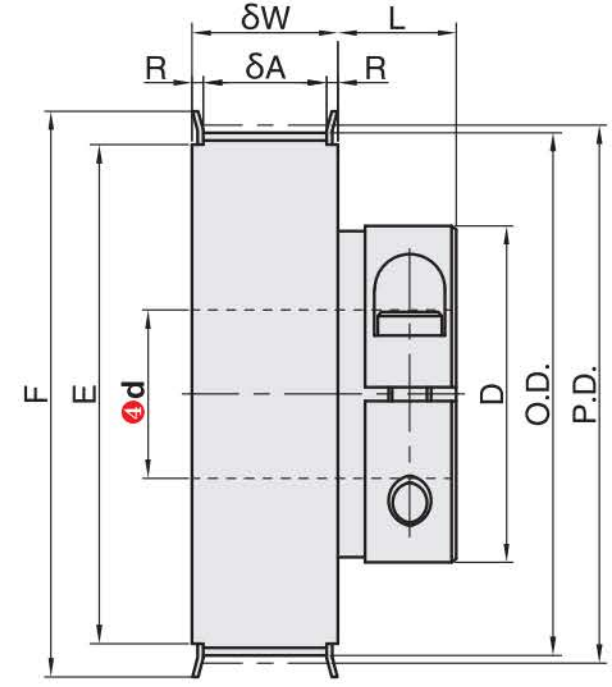

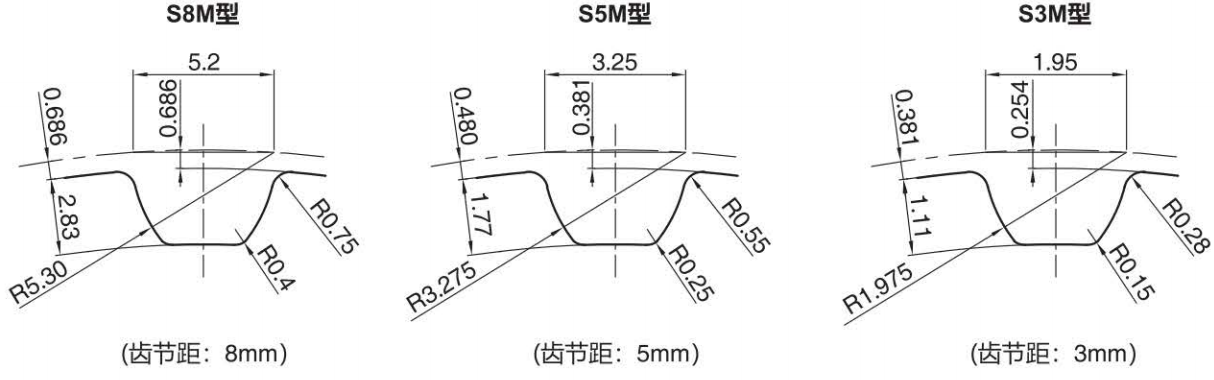

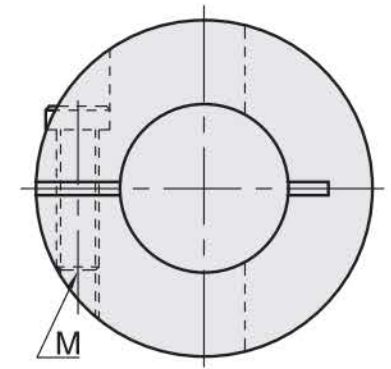

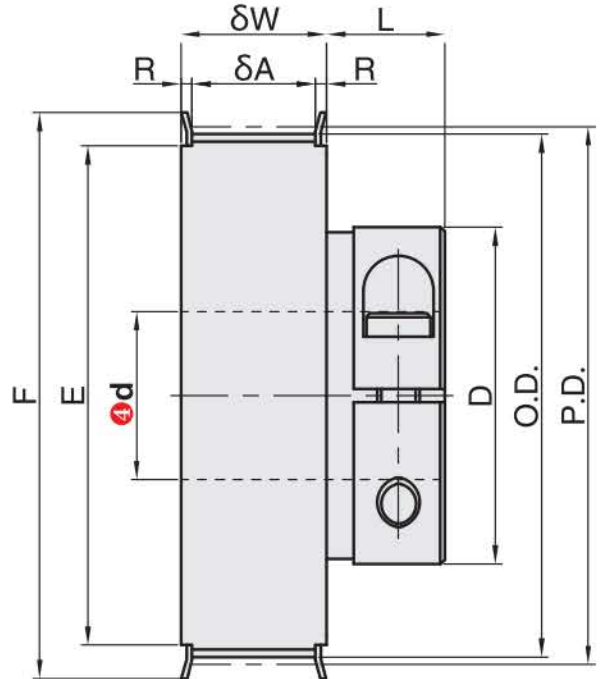

Poulies de distribution à couple élevé de type pince S3M

AW**S3MC060

S3MC100

(Pas des dents : 3,0 mm)

AW**S5MC100R=2 (S3M)

(Pas des dents : 5,0 mm) R=2,5 (S5M, S8M)

AW**S8MC150

S8MC250

(Pas des dents : 8,0 mm)

Les dimensions de la rainure dentaire peuvent varier légèrement en fonction du nombre de dents.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.

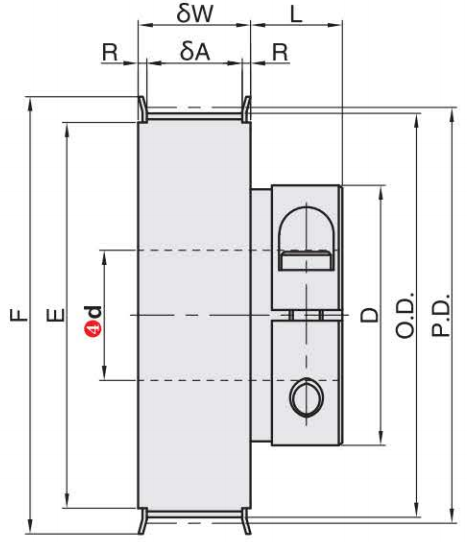

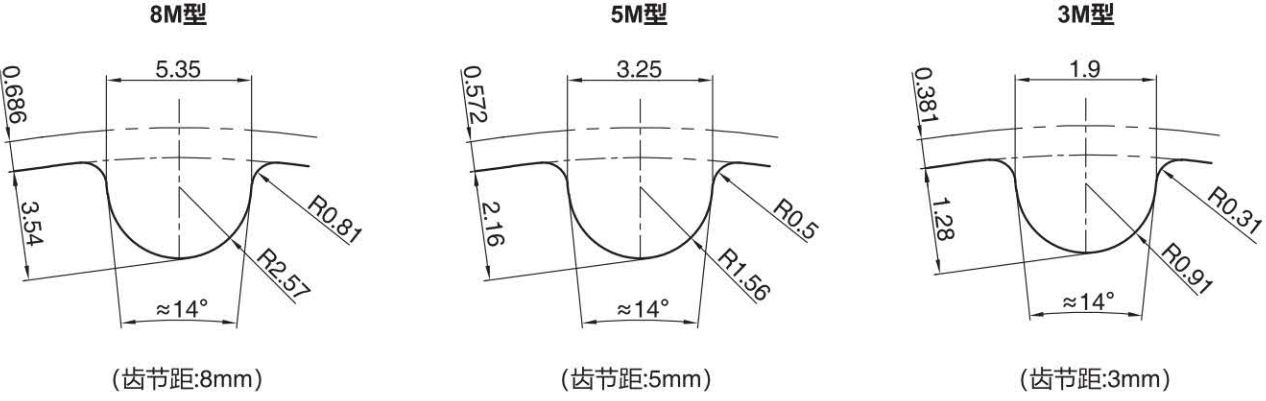

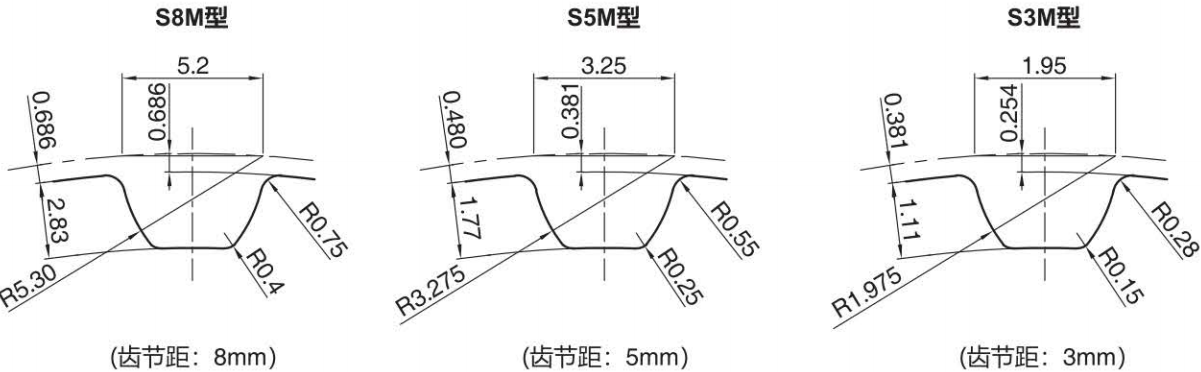

Poulies de distribution à couple élevé de type pince HTD3M

AW**3MC060

3MC100

(Pas des dents : 3,0 mm)

AW**5MC100 R=2 (modèle 3M)

5MC150 R=2,5 (modèles 5M et 8M)

(Pas des dents : 5,0 mm)

AW**8MC150

8MC250

(Pas des dents : 8,0 mm)

Les dimensions des rainures peuvent varier légèrement en fonction du nombre de dents.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.

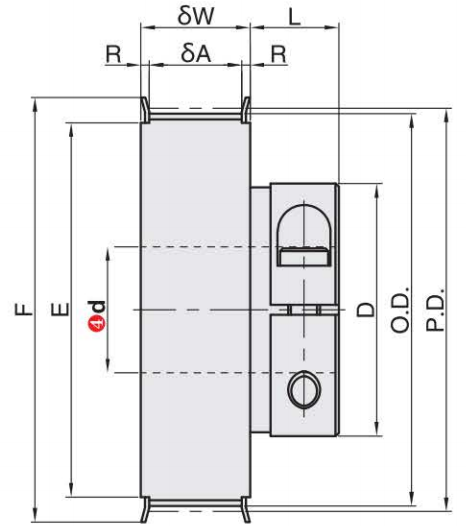

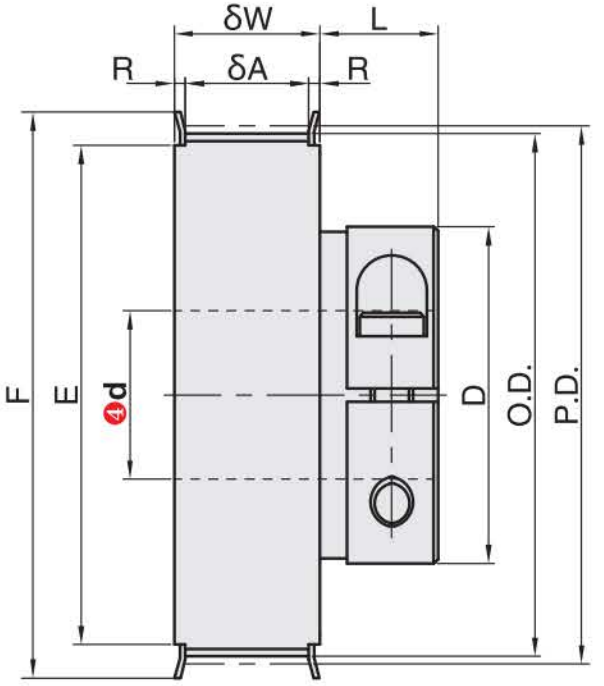

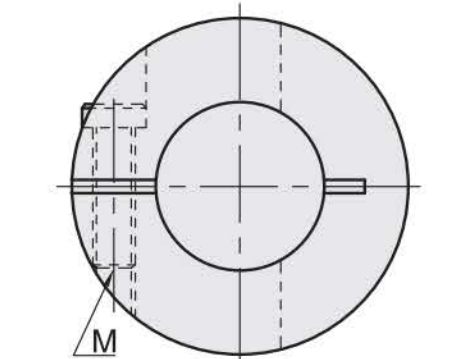

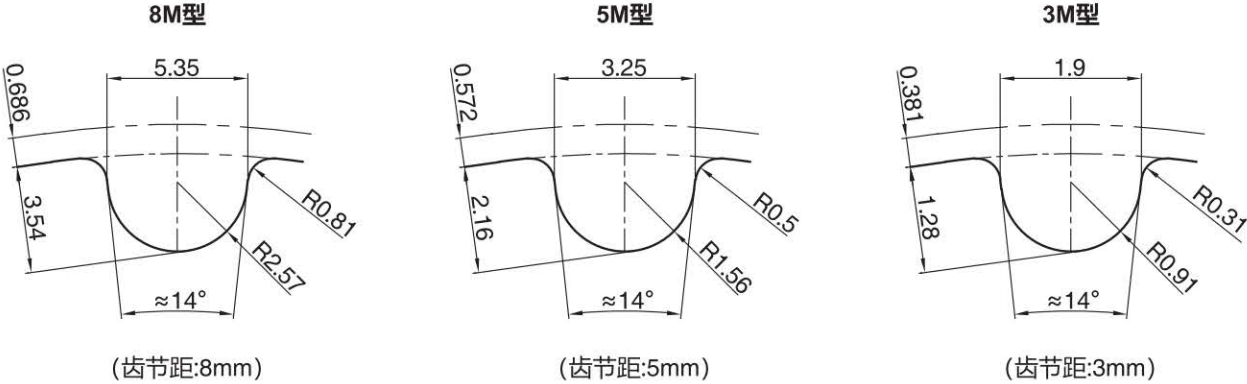

Poulies de distribution à couple élevé de type pince S5M

AW**S3MC060 S3MC100

(Pas des dents : 3,0 mm)

AW**S5MC100 S5MC150 R=2 (S3M)

(Pas des dents : 5,0 mm) R=2,5 (S5M, S8M)

AW**S8MC150 S8MC250

(Pas des dents : 8,0 mm)

Les dimensions de la rainure dentaire peuvent varier légèrement en fonction du nombre de dents.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.

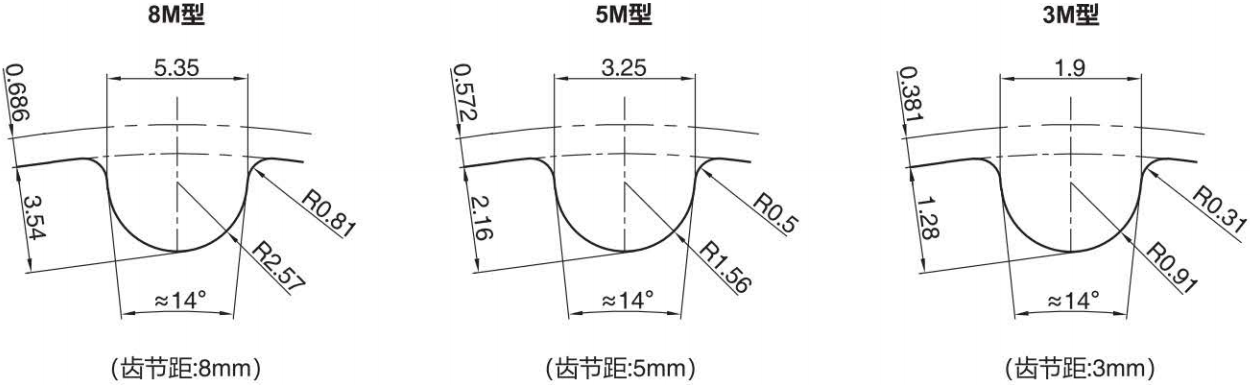

Poulies de distribution à couple élevé de type pince HTD5M

AW**3MC060

3MC100

(Pas des dents : 3,0 mm)

AW**5MC100 5MC150 R=2 (modèle 3M)

(Pas des dents : 5,0 mm) R=2,5 (modèles 5M et 8M)

AW**8MC150

8MC250

(Pas des dents : 8,0 mm)

Les dimensions de la rainure dentaire peuvent varier légèrement en fonction du nombre de dents.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.

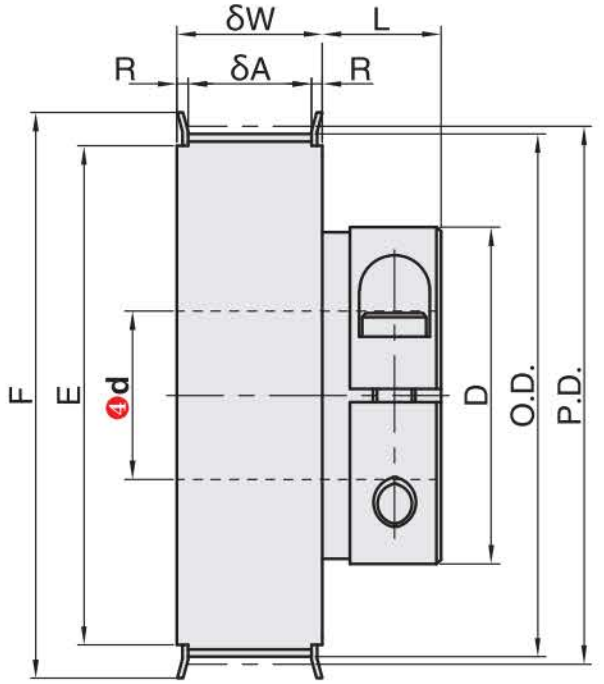

Poulies de distribution à couple élevé de type pince S8M

AW**S3MC060

S3MC100

(Pas des dents : 3,0 mm)

AW**S5MC100R=2 (S3M)

S5MC150 R=2,5 (S5M, S8M)

(Pas des dents : 5,0 mm)

AW**S8MC150

S8MC250

(Pas des dents : 8,0 mm)

Les dimensions de la rainure dentaire peuvent varier légèrement en fonction du nombre de dents.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.

Poulies de distribution à couple élevé de type pince HTD8M

AW**3MC060

3MC100

(Pas des dents : 3,0 mm)

AW**5MC100 R=2 (modèle 3M)

5MC150 R=2,5 (modèles 5M et 8M)

(Pas des dents : 5,0 mm)

AW**8MC150

8MC250

(Pas des dents : 8,0 mm)

Les dimensions de la rainure dentaire peuvent varier légèrement en fonction du nombre de dents.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
