Position: Accueil > Centre de produits > iHF > Poulie de distribution sans clé > Poulie de distribution à transmission sans clavette iHF pour cintreuse

Poulie de distribution à transmission sans clavette iHF pour cintreuse

Productfeatures:

Couple élevé et stabilité : le serrage sans clé répartit uniformément la force pour une transmission de couple supérieure, idéale pour les opérations de pliage à charge et vitesse élevées.

Précision sans jeu : un ajustement rigide assure une synchronisation précise, améliorant la précision de pliage, réduisant les vibrations et renforçant la fiabilité.

Installation et maintenance faciles : aucun rainurage ni usinage supplémentaire requis ; le montage et le démontage rapides minimisent les temps d’arrêt et les coûts.

Compatibilité polyvalente - Disponible en différentes tailles et profils, adaptable à différentes machines de pliage et configurations personnalisées.

Que ce soit pour le traitement de la tôle, l'automatisation industrielle ou les applications de machines lourdes, cette poulie améliore les performances des machines de pliage tout en réduisant les temps d'arrêt et les coûts de maintenance.


Poulie de distribution à transmission sans clavette iHF pour cintreuse
Poulie de distribution à transmission sans clavette iHF pour cintreuse
Poulie de distribution à transmission sans clavette iHF pour cintreuse
Poulie de distribution à transmission sans clavette iHF pour cintreuse
Poulie de distribution à transmission sans clavette iHF pour cintreuse
Poulie de distribution à transmission sans clavette iHF pour cintreuse
Poulie de distribution à transmission sans clavette iHF pour cintreuse
Obtenez un devis gratuit

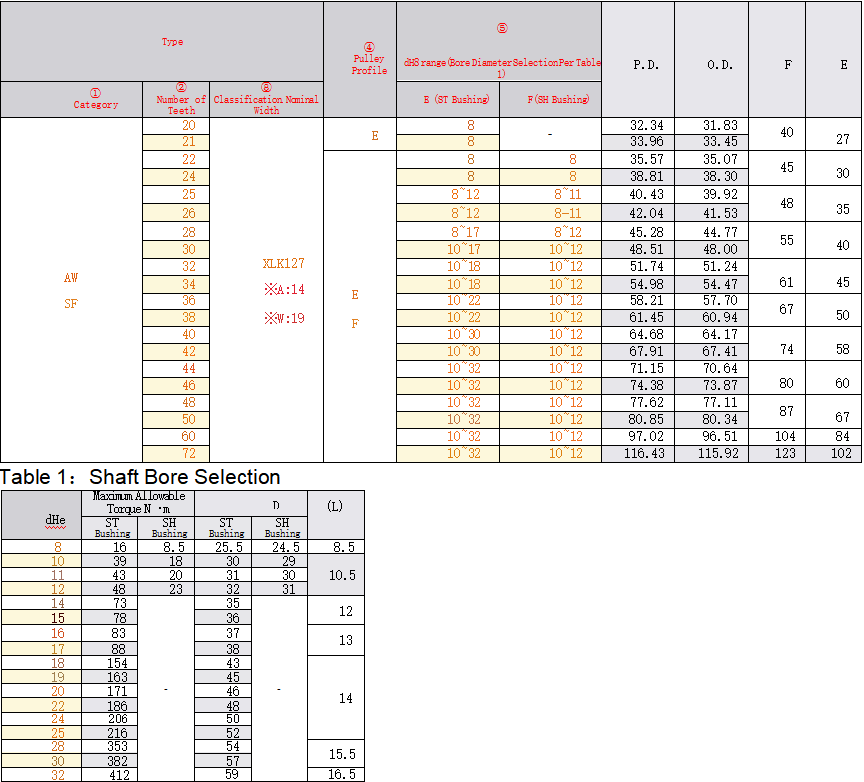

Poulie de distribution sans clavette XL

TaperMatérielTraitement de surface
Largeur de la courroie : 12,7 mmPoulieBrideBaguePoulieBrideBague
A : 14 W : 19
AW**XLK12760616061S45CAnodisation naturelleRevêtement d'oxyde noir
SF**XLK127S45CS45CS45CRevêtement d'oxyde noirRevêtement d'oxyde noir

Poulie de distribution sans clavette L

TaperMatérielTraitement de surface
Largeur de la courroie : 12,7 mm (1/2 pouce)Largeur de la courroie : 19,1 mm (3/4 pouce)Largeur de la ceinture : 25,41 mm (1 pouce)Largeur de la ceinture : 38,1 mm (1,5 pouce)PoulieBrideBaguePoulieBrideBague
A : 14 W : 19A : 21 W : 26A : 27 W : 32A : 40 W : 45
AW**LK127AW**LK191AW**LK254AW**LK38160616061S45CAnodisation naturelleRevêtement d'oxyde noir
AH**LK127AH**LK191AH**LK254AH**LK381Anodisation dure
AN**LK127AN**LK191AN**LK254AN**LK381Placage nickelé
SF**LK127SF**LK191SF**LK254SF**LK381S45CS45CS45CRevêtement d'oxyde noir
SN**LK127SN**LK191SN**LK254SN**LK381Placage nickelé

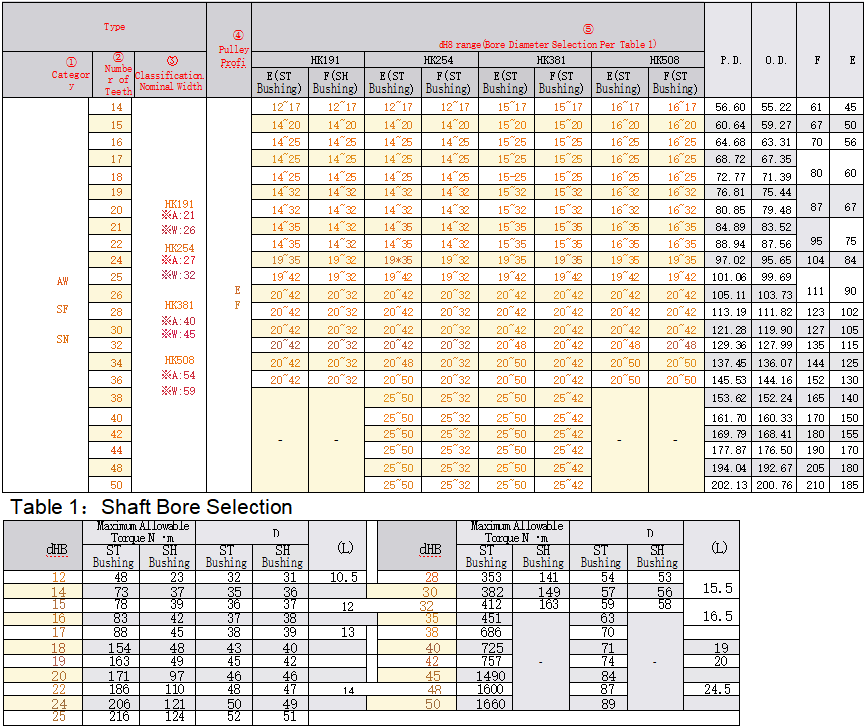

Poulie de distribution sans clavette H

TaperMatérielTraitement de surface
Largeur de la courroie : 19,1 mm (3/4 pouce)Largeur de la ceinture : 25,4 mm (1 pouce)Largeur de la ceinture : 38,1 mm (1,5 pouce)Largeur de la ceinture : 50,8 mm (2 pouces)PoulieBrideBaguePoulieBrideBague
A : 21 W : 26A : 27 W : 32A : 40 W : 45A : 54 W : 59
AW**HK191AW**HK254AW**HK381AW**HK50860616061S45CAnodisation naturelleRevêtement d'oxyde noir
SF**HK191SF**HK254SF**HK381SF**HK508S45CSPCCS45CRevêtement d'oxyde noir
SN**HK191SN**HK254SN**HK381SN**HK508Placage nickelé


Poulie de distribution sans clavette XL


Poulie de distribution sans clavette L


Poulie de distribution sans clavette H

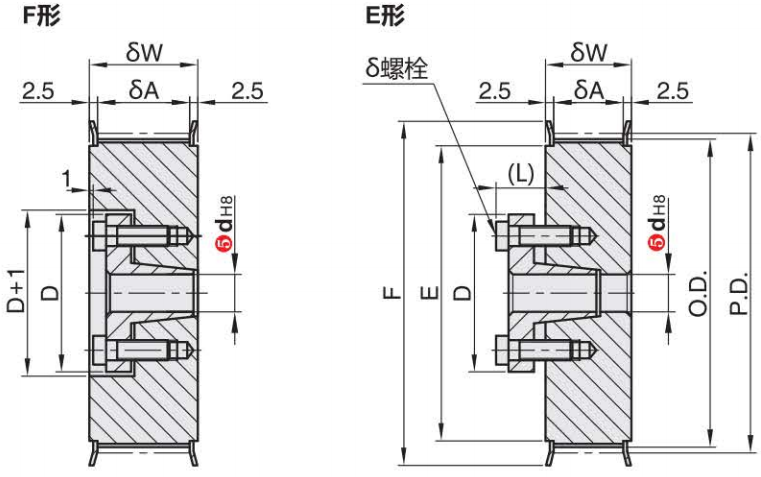

Poulie de distribution sans clavette XL

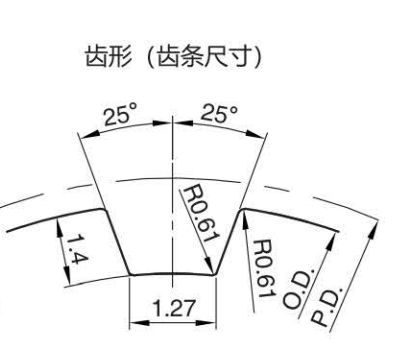

                                                                                              ④ Profil de poulie


Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Entraxe des dents : (5,08 mm)

  • Les brides sont rivetées. Vérifiez le nombre et la taille des boulons.

  • L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.

  • Les bagues sont disponibles en deux types : ST et SH.

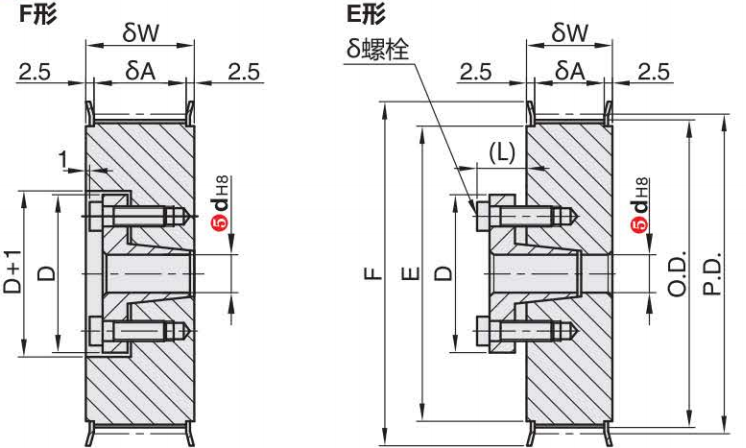

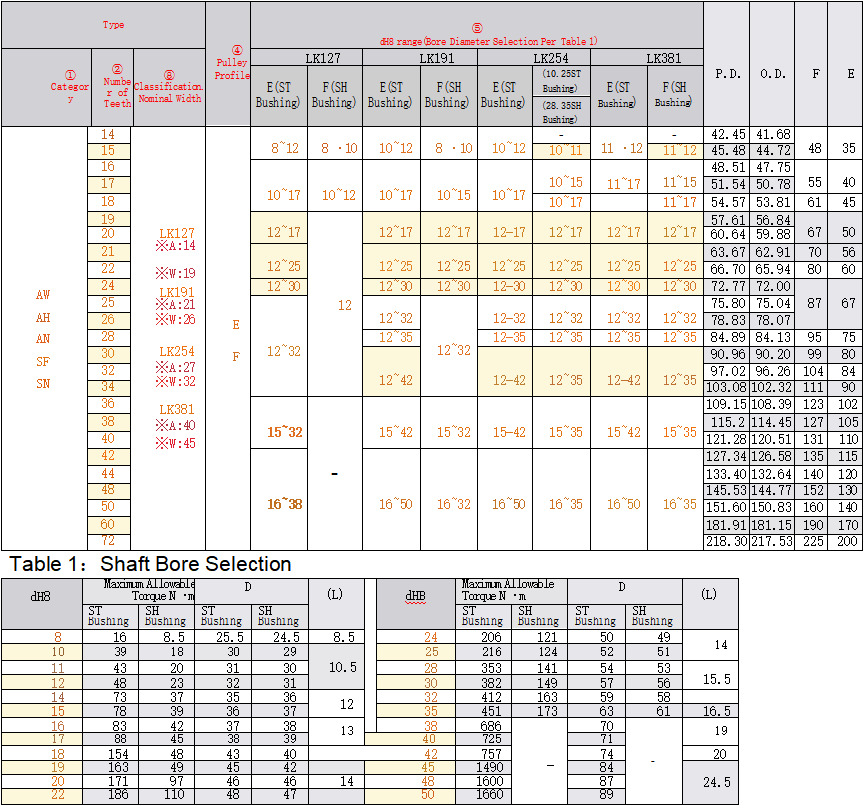

Poulie de distribution sans clavette L

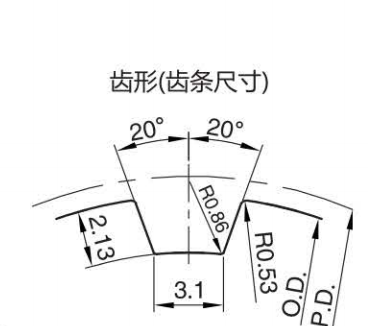

                                                                                         ④ Profil de poulie


Les dimensions des gorges des dents varient légèrement en fonction du nombre de dents. Entraxe des dents : (9,525 mm)

  • Les brides sont rivetées. Veuillez vérifier le nombre et le diamètre des boulons.

  • L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.

  • Les bagues sont disponibles en deux types : ST et SH.

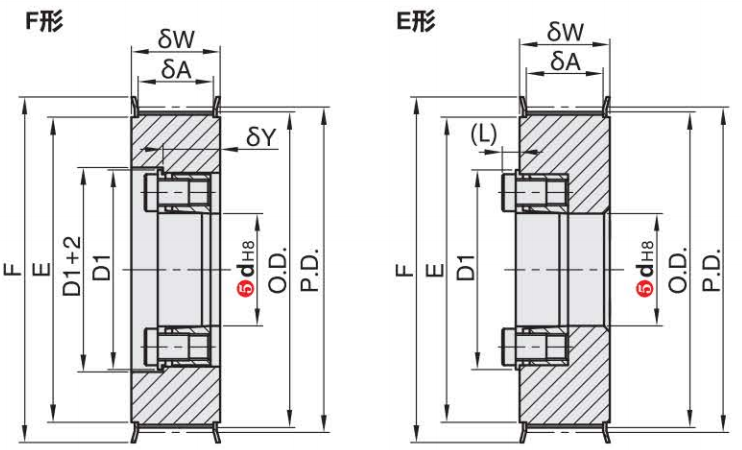

Poulie de distribution sans clavette H

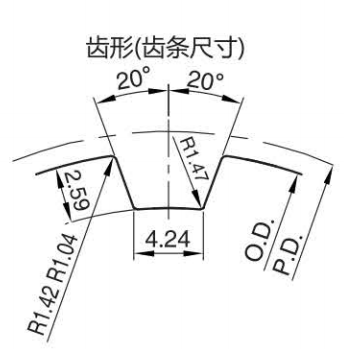

                                                                                     ④ Profil de poulie


Nombre après △ : Nombre de dents : 19 ou moins

Les dimensions des rainures peuvent varier légèrement en fonction du nombre de dents. Entraxe des dents : (12,7 mm)

  • Les brides sont rivetées.

  • L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.

  • Dans la dimension Y (intérieur), HM100 est destiné aux diamètres d'alésage de 24 ou plus, et HM150 et HM200 sont destinés aux diamètres d'alésage de 35 ou plus.

  • Type MLM avec bague.
