Poulie de distribution iHF avec poulie standard sans clavette de type T5/T10

Les poulies de distribution sans clavette iHF modèles T5/T10 sont dotées de profils de dents trapézoïdaux conçus pour les applications de transmission de puissance légères, avec une fonction d'auto-centrage en option. Le choix de la poulie nécessite une évaluation complète des paramètres suivants : ① Spécifications géométriques : profil des dents, nombre de dents, largeur de la courroie ; ② Propriétés des matériaux : matériau de base, traitements de surface ; ③ Configuration mécanique : géométrie de la poulie, spécifications de l'alésage.

Caractéristiques du produit:

Connexion sans jeu

Le serrage sans clé assure un ajustement rigide, éliminant le jeu pour un fonctionnement plus fluide et une fiabilité accrue.

Performances de couple élevées

La répartition uniforme de la force sur l'arbre et le moyeu permet une capacité de couple supérieure, idéale pour une utilisation à charge et vitesse élevées.

Installation facile

Aucun rainurage ni vis de réglage requis — le montage et le démontage rapides réduisent les temps d'arrêt et la maintenance.

Protection de l'arbre

La conception du collier de serrage prévient les dommages de surface, prolongeant ainsi la durée de vie de l'arbre et des composants.

Précision avec les profils T5/T10

Des profils de dents précis assurent un calage précis, une répartition équilibrée de la charge et un glissement minimal.

Applications étendues

Adapté à l'automatisation, la robotique, les convoyeurs, les machines CNC, l'emballage, le textile et les systèmes d'impression.

Contrairement aux poulies traditionnelles à clavettes ou vis de blocage, la conception sans clavette utilise un système de serrage par friction pour garantir un transfert de couple fiable et un positionnement précis. Ceci améliore non seulement les performances, mais protège également l'arbre et réduit les coûts de maintenance.

Poulie de distribution iHF avec poulie standard sans clavette de type T5/T10

Obtenez un devis gratuit

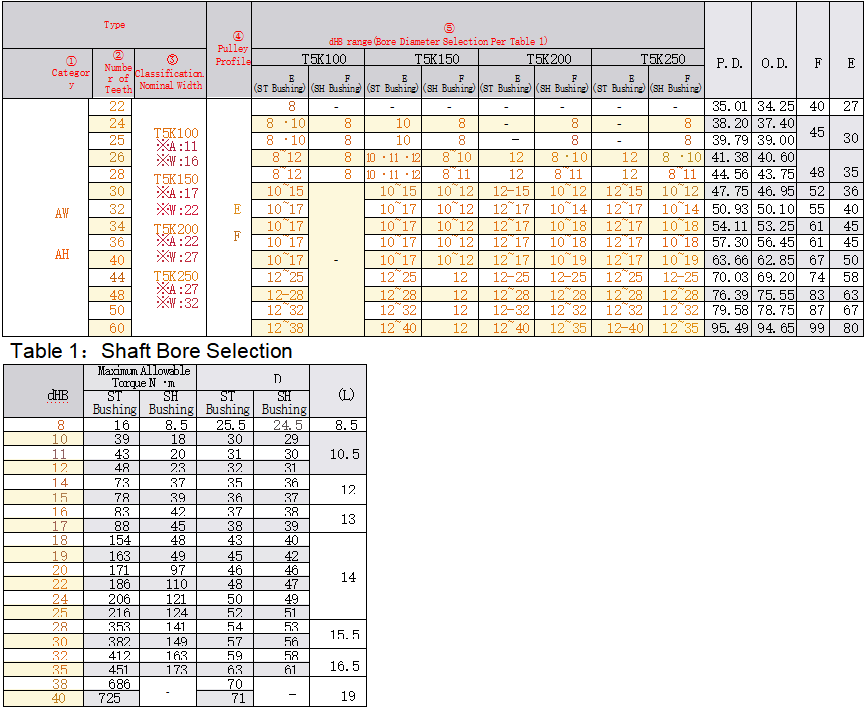

Poulie de distribution T5

Taper				Matériel			Traitement de surface
Largeur de la courroie : 10 mm	Largeur de la courroie : 15 mm	Largeur de la courroie : 20 mm	Largeur de la courroie : 25 mm	Poulie	Bride	Bague	Poulie	Bride	Bague
A : 11 W : 16	A : 17 W : 22	A : 22 W : 27	A : 27 W : 32
AW**T5K100	AW**T5K150	AW**T5K200	AW**T5K250	6061	6061	S45C	Anodisation naturelle		Revêtement d'oxyde noir
AH**T5K100	AH**T5K150	AH**T5K200	AH**T5K250				anodisation dure

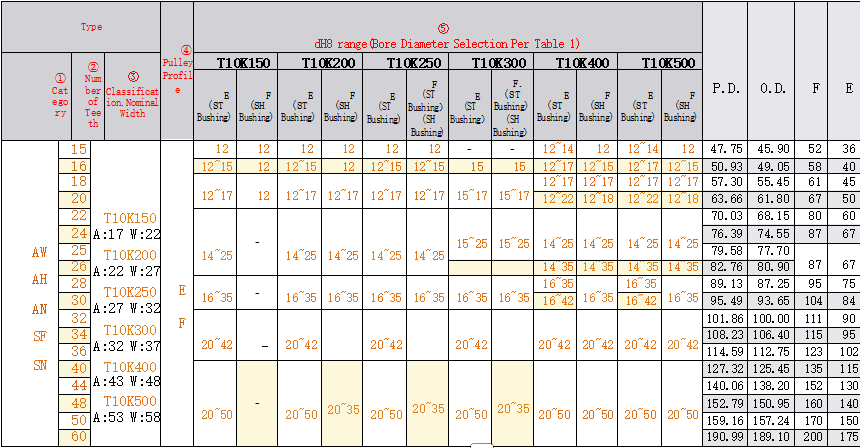

Poulie de distribution T10

Taper						Matériel			Traitement de surface
Largeur de la courroie : 15 mm	Largeur de la courroie : 20 mm	Largeur de la courroie : 25 mm	Largeur de la courroie : 30 mm	Largeur de la courroie : 40 mm	Largeur de la courroie : 50 mm	Poulie	Bride	Bague	Poulie	Bride	Bague
A : 17 W : 22	A:22 W:27	A : 27 W : 32	A : 32 W : 37	A : 43 W : 48	A : 53 W : 58
AW**T10K150	AW**T10KK200	AW**T10K250	AW**T10K300	AW**T10K400	AW**T10K500	6061	6061	S45C	Anodisation naturelle		-
AH**T10K150	AH**T10K200	AH**T10K250	AH**T10K300	-	-				anodisation dure
AN**T10K150	AN**T10K200	AN**T10K250	AN**T10K300	-	-				Placage nickelé
SF**T10K150	SF**T10K200	SF**T10K250	SF**T10K300	SF**T10K400	SF**T10K500	S45C	SPCC	S45C	Revêtement d'oxyde noir
SN**T10K150	SN**T10K200	SN**T10K250	SN**T10K300	SN**T10K400	SN**T10K500				Placage nickelé

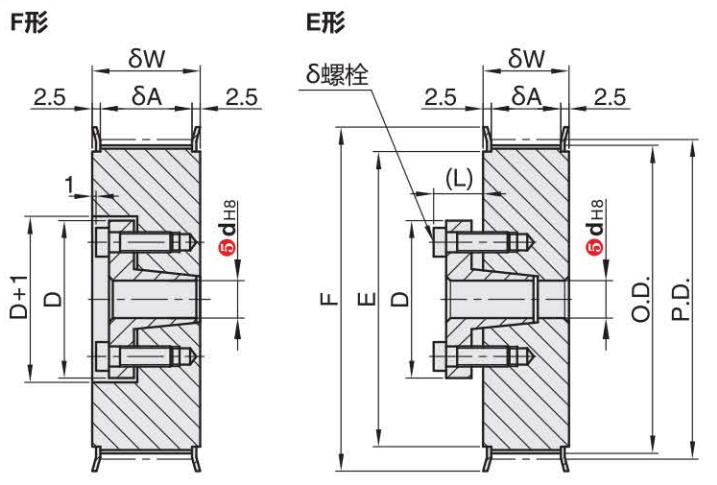

Poulie de distribution T5

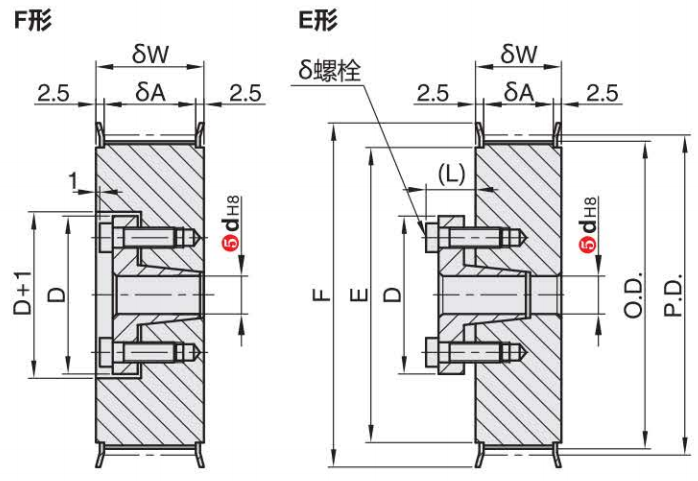

Poulie de distribution T10

Poulie de distribution T5

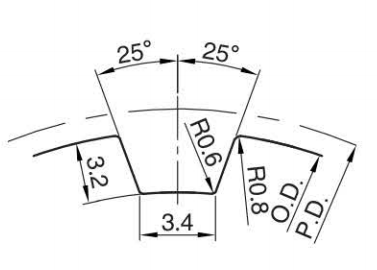

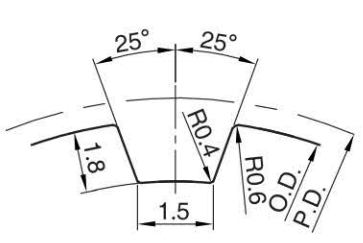

④ Profil de poulie

Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Entraxe des dents : (5 mm)

Les brides sont rivetées. Veuillez vérifier le nombre et le diamètre des boulons.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
Les bagues sont disponibles en deux types : ST et SH.
