Poulies de distribution à couple élevé de type pince iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M
Envoyer une demande maintenant
Position: Accueil > Centre de produits > iHF > Poulie de distribution sans clé > Poulie de distribution à verrouillage sans clavette iHF à couple élevé pour applications industrielles
Poulie de distribution à verrouillage sans clavette iHF à couple élevé pour applications industrielles
Les poulies de distribution sans clavette iHF de la série High-Torque (modèles SM/HTDM/PM, pas de 3 mm/5 mm/8 mm) sont spécialement conçues pour les applications de transmission à couple élevé. Elles comprennent les modèles S3M/S5M/S8M/HTD3M/HTD5M/HTD8M/P5M/P8M.
Caractéristiques du produit:
Capacité de couple élevée – Une force de serrage uniforme assure une transmission de couple fiable pour les applications à charge et vitesse élevées.
Sans jeu – L’ajustement rigide élimine le jeu, améliorant la synchronisation et la stabilité du système.
Installation facile – Sans rainures de clavette ni vis de réglage ; montage et démontage rapides sans outils spéciaux.
Protection de l'arbre – Prévient les dommages à la surface de l'arbre, prolongeant ainsi la durée de vie des composants.
Haute précision – La conception optimisée des dents garantit un calage précis et un fonctionnement fluide.
Applications polyvalentes – Convient à l'automatisation, aux convoyeurs, aux machines CNC, à l'emballage, au textile et à la robotique.
La poulie de distribution iHF à couple élevé et à verrouillage sans clavette est conçue pour répondre aux exigences élevées de la transmission de puissance industrielle moderne. Grâce à sa conception robuste et sans clavette, elle offre une capacité de couple supérieure, une grande précision et une fiabilité à toute épreuve pour une large gamme d'applications.
Poulie de courroie de distribution sans clavette à couple élevé S3M
| Taper | Matériel | Traitement de surface | |||||
| Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Poulie | Bride | Bague | Poulie | Bride | Bague |
| A : 11 W : 15 | A : 17 W : 21 | ||||||
| AW**S3MK100 | AW**S3MK150 | 6061 | 6061 | S45C | Anodisation naturelle | Revêtement d'oxyde noir | |
| AH**S3MK100 | AH**S3MK150 | anodisation dure | |||||
| AN**S3MK100 | AN**S3MK150 | Placage nickelé | |||||
| SF**S3MK100 | SF**S3MK150 | S45C | SPCC | S45C | Revêtement d'oxyde noir | ||
| SN**S3MK100 | SN**S3MK150 | Placage nickelé | |||||
Poulie de courroie de distribution sans clavette à couple élevé S5M
| Taper | Matériel | Traitement de surface | ||||||
| Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Largeur de la courroie : 25 mm | Poulie | Bride | Bague | Poulie | Bride | Bague |
| A : 11 W : 16 | A : 17 W : 22 | A : 27 W : 32 | ||||||
| AW**S5MK100 | AW**S5MK150 | AW**S5MK250 | 6061 | 6061 | S45C | Anodisation naturelle | Revêtement d'oxyde noir | |
| AH**S5MK100 | AH**S5MK150 | AH**S5MK250 | anodisation dure | |||||
| AN**S5MK100 | AN**S5MK150 | AN**S5MK250 | Placage nickelé | |||||
| SF**S5MK100 | SF**S5MK150 | SF**S5MK250 | S45C | SPCC | S45C | Revêtement d'oxyde noir | ||
| SN**S5MK100 | SN**S5MK150 | SN**S5MK250 | Placage nickelé | |||||
Poulie de distribution sans clavette à couple élevé S8M
| Taper | Matériel | Traitement de surface | |||||||
| Largeur de la courroie : 15 mm | Largeur de la courroie : 25 mm | Largeur de la courroie : 30 mm | Largeur de la courroie : 40 mm | Poulie | Bride | Bague | Poulie | Bride | Bague |
| A : 17 W : 22 | A : 28 W : 33 | A : 33 W : 38 | A : 44 W : 49 | ||||||
| AW**S8MK150 | AW**S8MK250 | AW**S8MK300 | AW**S8MK400 | 6061 | 6061 | S45C | Anodisation naturelle | Revêtement d'oxyde noir | |
| AH**S8MK150 | AH**S8MK250 | AH**S8MK300 | AH**S8MK400 | anodisation dure | |||||
| SF**S8MK150 | SF**S8MK250 | SF**S8MK300 | SF**S8MK400 | S45C | SPCC | S45C | Revêtement d'oxyde noir | ||
| SN**S8MK150 | SN**S8MK250 | SN**S8MK300 | SN**S8MK400 | Placage nickelé | |||||
Poulie de courroie de distribution sans clavette à couple élevé HTD3M
| Taper | Matériel | Traitement de surface | |||||
| Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Poulie | Bride | Bague | Poulie | Bride | Bague |
| A : 11 W : 15 | A : 17 W : 21 | ||||||
| AW**3MK100 | AW**3MK150 | 6061 | 6061 | S45C | Anodisation naturelle | Revêtement d'oxyde noir | |
| AH**3MK100 | AH**3MK150 | anodisation dure | |||||
| AN**3MK100 | AN**3MK150 | Placage nickelé | |||||
| SF**3MK100 | SF**3MK150 | S45C | S45C | S45C | Revêtement d'oxyde noir | ||
| SN**3MK100 | SN**3MK150 | Placage nickelé | |||||
Poulie de courroie de distribution sans clavette à couple élevé HTD5M
| Taper | Matériel | Traitement de surface | ||||||
| Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Largeur de la courroie : 25 mm | Poulie | Bride | Bague | Poulie | Bride | Bague |
| A : 11 W : 16 | A : 17 W : 22 | A : 27 W : 32 | ||||||
| AW**5MK100 | AW**5MK150 | AW**5MK250 | 6061 | 6061 | S45C | Anodisation naturelle | Revêtement d'oxyde noir | |
| AH**5MK100 | AH**5MK150 | AH**5MK250 | anodisation dure | |||||
| AN**5MK100 | AN**5MK150 | AN**5MK250 | Placage nickelé | |||||
| SF**5MK100 | SF**5MK150 | SF**5MK250 | S45C | SPCC | S45C | Revêtement d'oxyde noir | ||
| SN**5MK100 | SN**5MK150 | SN**5MK250 | Placage nickelé | |||||
Poulie de distribution sans clavette à couple élevé HTD8M
| Taper | Matériel | Traitement de surface | |||||||
| Largeur de la courroie : 15 mm | Largeur de la courroie : 25 mm | Largeur de la courroie : 30 mm | Largeur de la courroie : 40 mm | Poulie | Bride | Bague | Poulie | Bride | Bague |
| A : 17 W : 22 | A : 28 W : 33 | A : 33 W : 38 | A : 44 W : 49 | ||||||
| AW**8MK150 | AW**8MK250 | AW**8MK300 | AW**8MK400 | 6061 | 6061 | S45C | Anodisation naturelle | Revêtement d'oxyde noir | |
| AB**8MK150 | AB**8MK250 | AB**8MK300 | AB**8MK400 | Anodisation noire | |||||
| AH**8MK150 | AH**8MK250 | AH**8MK300 | AH**8MK400 | anodisation dure | |||||
| AN**8MK150 | AN**8MK250 | AN**8MK300 | AN**8MK400 | Placage nickelé | |||||
| SF**8MK150 | SF**8MK250 | SF**8MK300 | SF**8MK400 | S45C | SPCC | S45C | Revêtement d'oxyde noir | ||
| SN**8MK150 | SN**8MK250 | SN**8MK300 | SN**8MK400 | Placage nickelé | |||||
Poulie de courroie de distribution sans clavette à couple élevé P5M
| Taper | Matériel | Traitement de surface | |||||
| Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Poulie | Bride | Bague | Poulie | Bride | Bague |
| A : 11,6 W : 16 | A : 16,6 W : 21 | ||||||
| AW**P5MK100 | AW**P5MK150 | 6061 | 6061 | S45C | Anodisation naturelle | Revêtement d'oxyde noir | |
| AN**P5MK100 | AN**P5MK150 | Placage nickelé | |||||
| SF**P5MK100 | SF**P5MK150 | S45C | S45C | S45C | Revêtement d'oxyde noir | ||
| SN**P5MK100 | SN**P5MK150 | Placage nickelé | |||||
Poulie de distribution sans clavette à couple élevé P8M
| Taper | Matériel | Traitement de surface | |||||
| Largeur de la courroie : 15 mm | Largeur de la courroie : 25 mm | Poulie | Bride | Bague | Poulie | Bride | Bague |
| A : 16,8 W : 22 | A : 27,8 W : 33 | ||||||
| AW**P8MK150 | AW**P8MK250 | 6061 | 6061 | S45C | Anodisation naturelle | Revêtement d'oxyde noir | |
| AH**P8MK150 | AH**P8MK250 | anodisation dure | |||||
| AN**P8MK150 | AN**P8MK250 | Placage nickelé | |||||
| - | SF**P8MK250 | S45C | S45C | S45C | Revêtement d'oxyde noir | ||
| - | SN**P8MK250 | Placage nickelé | |||||
Poulie de courroie de distribution sans clavette à couple élevé S3M
Poulie de courroie de distribution sans clavette à couple élevé S5M
Poulie de distribution sans clavette à couple élevé S8M
Poulie de courroie de distribution sans clavette à couple élevé HTD3M
Poulie de courroie de distribution sans clavette à couple élevé HTD5M
Poulie de distribution sans clavette à couple élevé HTD8M
Poulie de courroie de distribution sans clavette à couple élevé P5M
Poulie de distribution sans clavette à couple élevé P8M

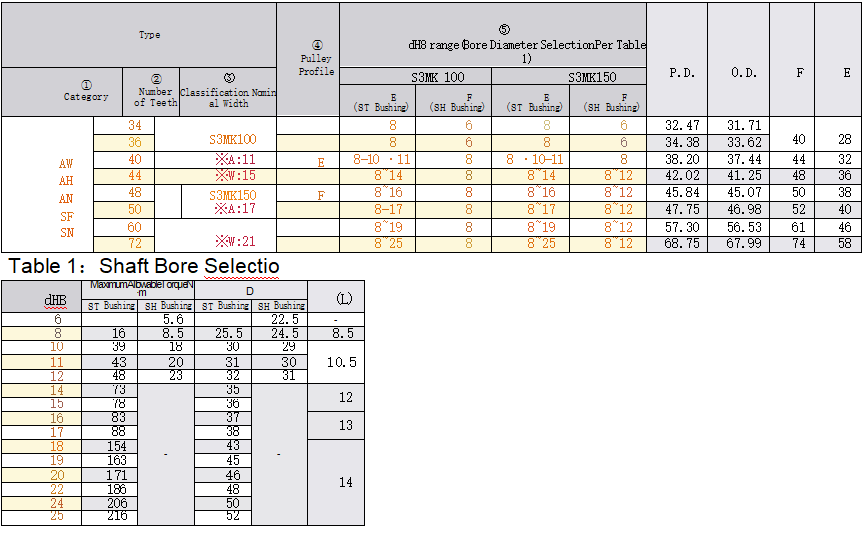

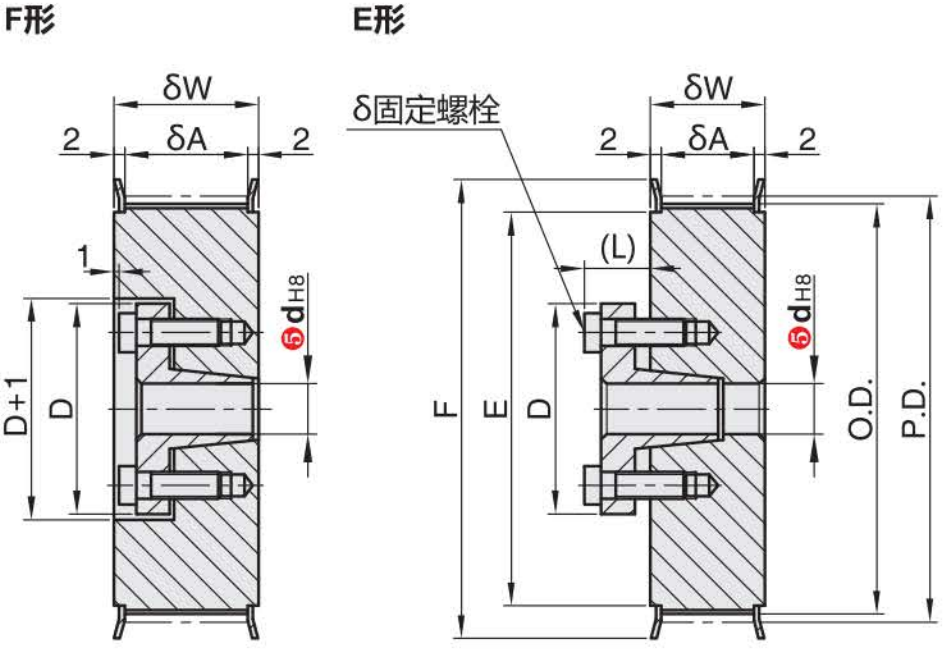

Poulie de courroie de distribution sans clavette à couple élevé S3M

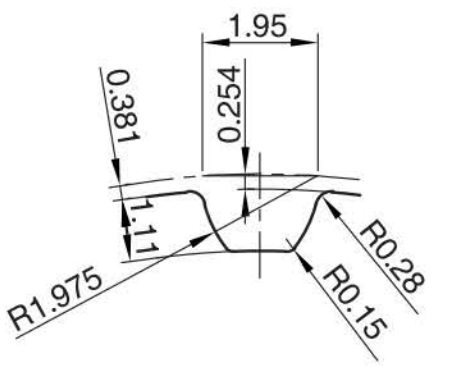

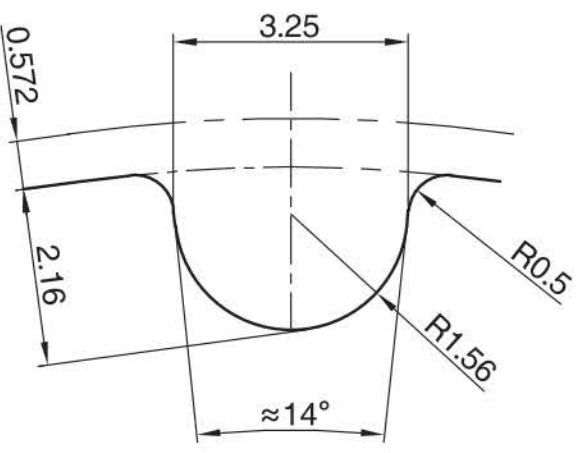

④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Pas des dents : (3 mm)
Les brides sont rivetées. Veuillez vérifier le nombre et le diamètre des boulons.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
Les bagues sont disponibles en deux types : ST et SH.

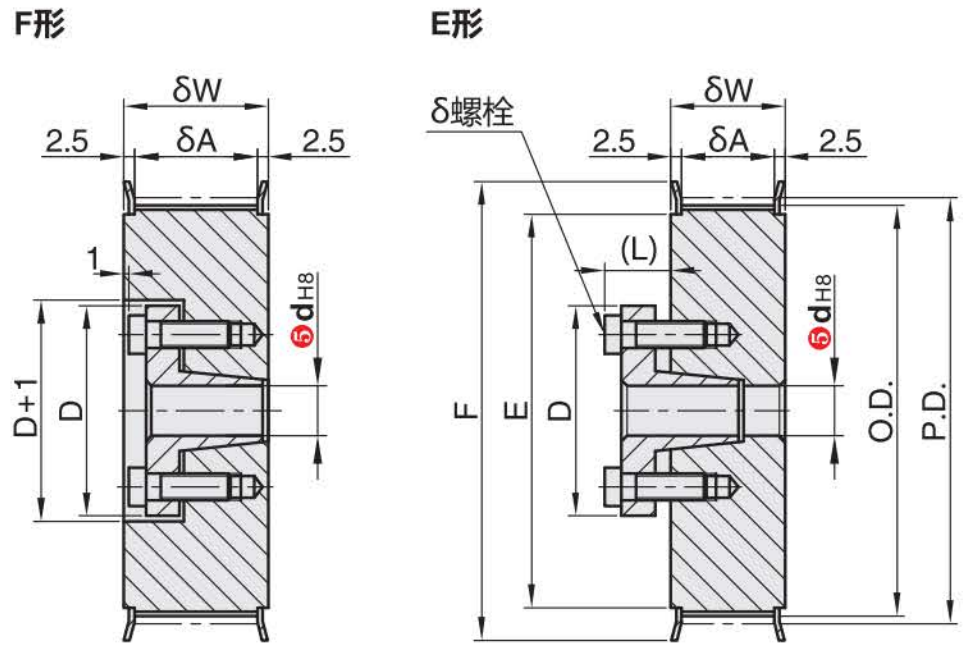

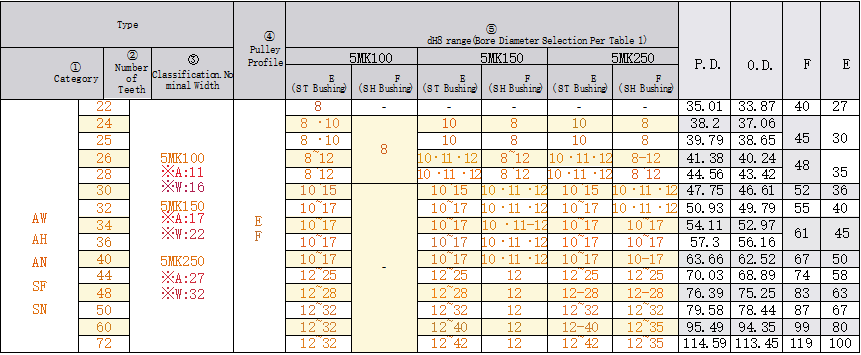

Poulie de courroie de distribution sans clavette à couple élevé S5M

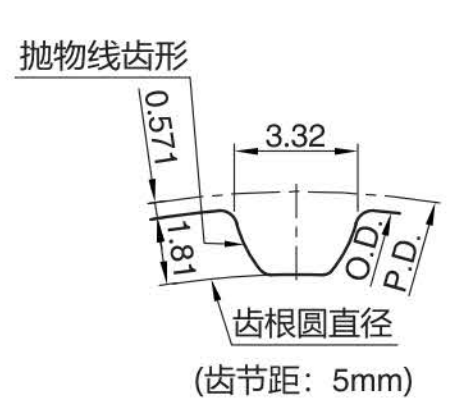

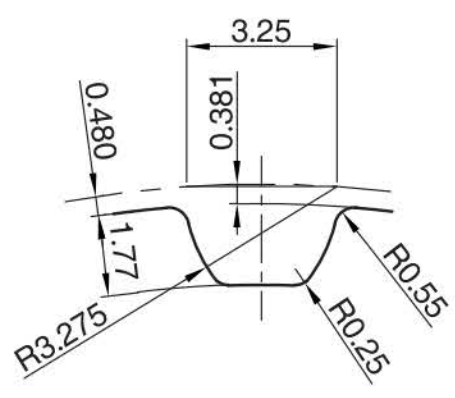

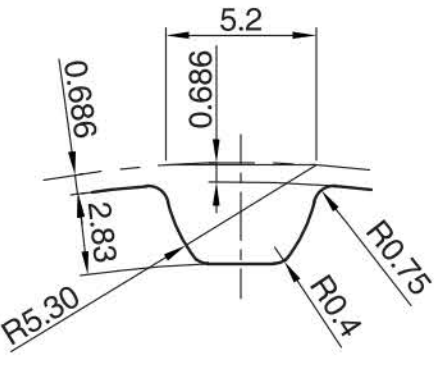

④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Entraxe des dents : (5 mm)
La bride est rivetée.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
La dimension Y (intérieure) fait référence aux diamètres d'arbre de 12 mm et plus.
Avec bague MLM.

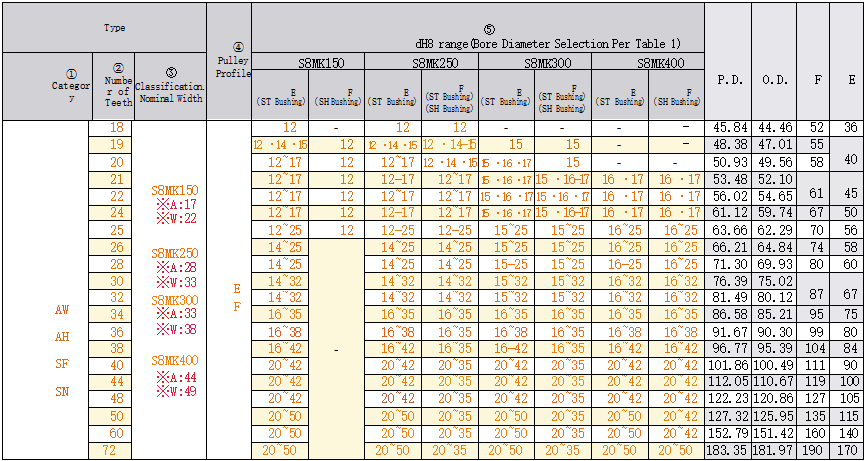

Poulie de distribution sans clavette à couple élevé S8M
④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Entraxe des dents : (8 mm)
Les brides sont rivetées. Veuillez vérifier le nombre et le diamètre des boulons.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
Les bagues sont disponibles en deux types : ST et SH.
Poulie de courroie de distribution sans clavette à couple élevé HTD3M

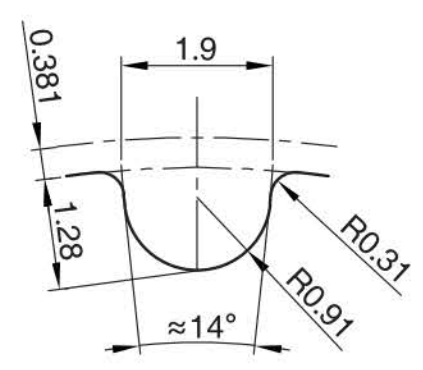

④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Pas des dents : (3 mm)
Les brides sont rivetées. Veuillez vérifier le nombre et le diamètre des boulons.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
Les bagues sont disponibles en deux types : ST et SH.
Poulie de courroie de distribution sans clavette à couple élevé HTD5M
④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Entraxe des dents : (5 mm)
Les brides sont rivetées. Veuillez vérifier le nombre et le diamètre des boulons.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
Les bagues sont disponibles en deux types : ST et SH.

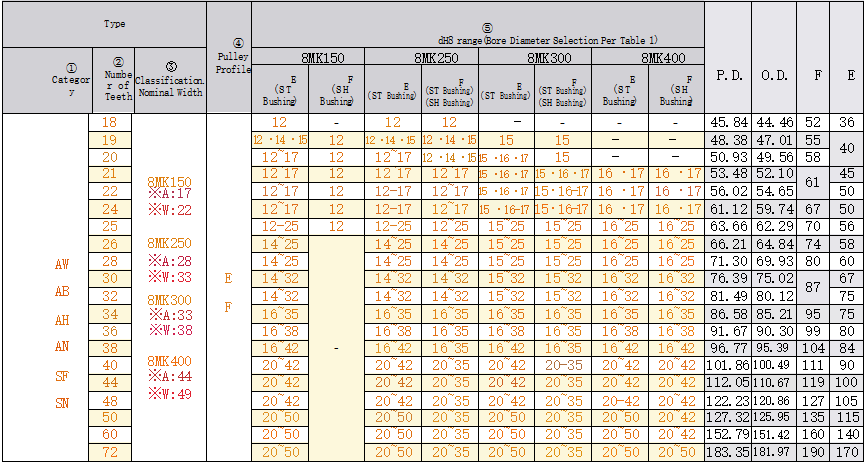

Poulie de distribution sans clavette à couple élevé HTD8M

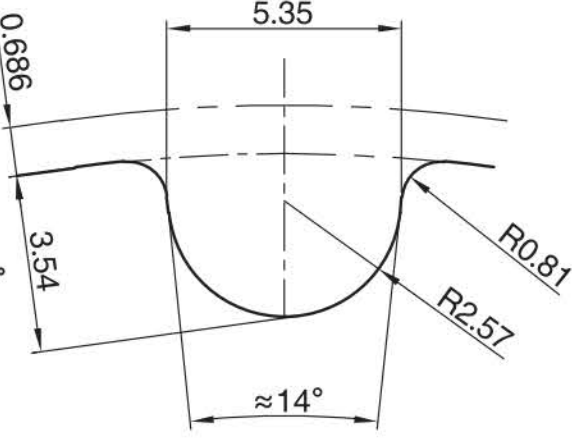

④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Entraxe des dents : (8 mm)
Les brides sont rivetées. Vérifiez le nombre et la taille des boulons.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
Les bagues sont disponibles en deux types : ST et SH.

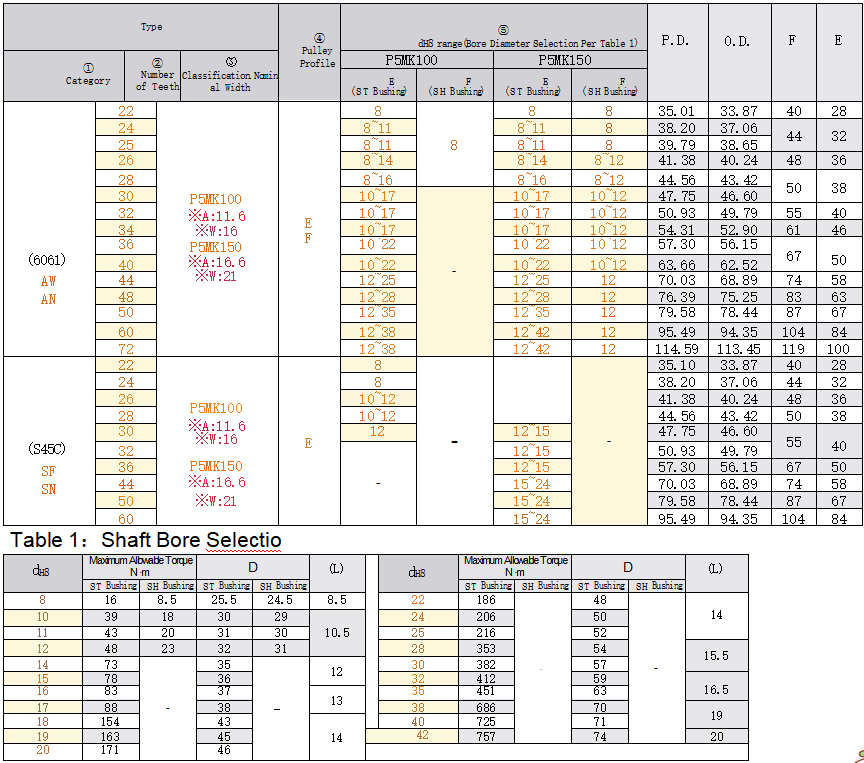

Poulie de courroie de distribution sans clavette à couple élevé P5M
④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Entraxe des dents : (5 mm)
Les brides sont rivetées. Veuillez vérifier le nombre et le diamètre des boulons.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
Les bagues sont disponibles en deux types : ST et SH.

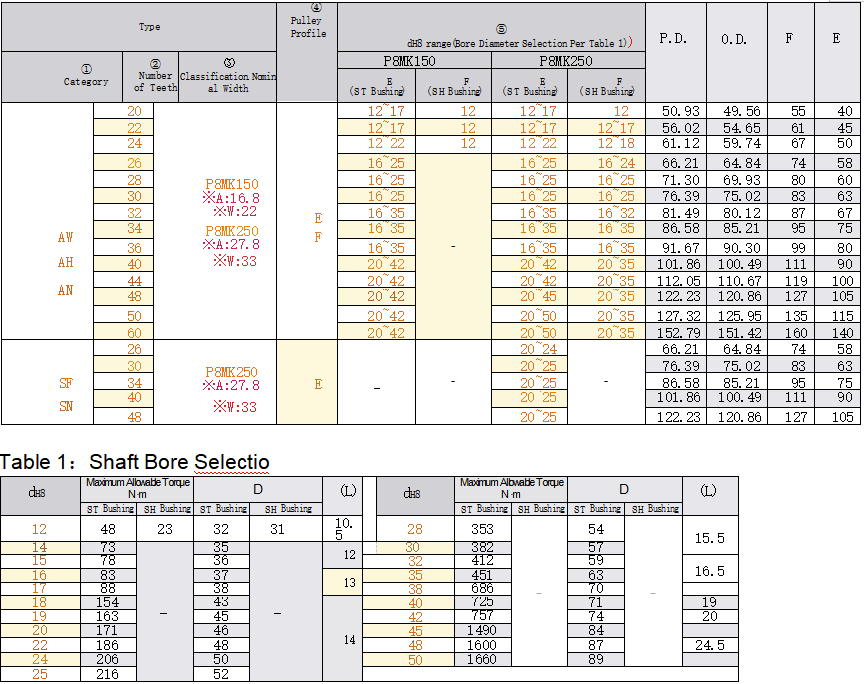

Poulie de distribution sans clavette à couple élevé P8M

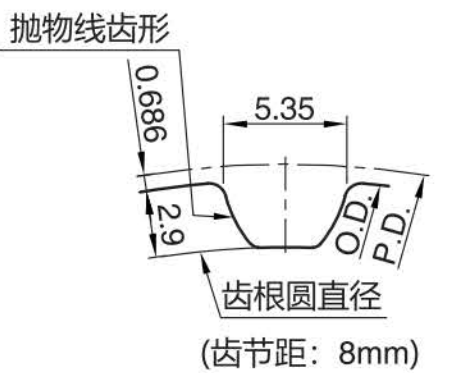

④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Entraxe des dents : (8 mm)
Les brides sont rivetées. Veuillez vérifier le nombre et le diamètre des boulons.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
Les bagues sont disponibles en deux types : ST et SH.
