Position: Accueil > Centre de produits > iHF > Poulie de distribution > Poulie de courroie de distribution renforcée iHF AT5/AT10
Poulie de courroie de distribution renforcée iHF AT5/AT10
iHF
Caractéristiques du produit:
Matériaux à haute résistance : Les poulies synchrones de transmission de puissance robustes sont généralement fabriquées à partir de matériaux à haute résistance et résistants à l’usure tels que l’acier allié et l’alliage d’aluminium afin de garantir la stabilité et la durabilité sous des charges et des vitesses élevées.
Fabrication de précision : Le processus de fabrication respecte des normes de haute précision strictes, garantissant l’exactitude des paramètres clés tels que le profil et le pas des dents de la poulie, améliorant ainsi la précision et la stabilité de la transmission.
Conceptions variées : Pour répondre aux besoins de diverses applications industrielles, les poulies synchrones de transmission de puissance robustes offrent une variété d’options de conception, notamment différents profils de dents, pas, diamètres et largeurs de poulie.
Transmission efficace : Les poulies synchrones utilisent un système de transmission par engrenages, permettant une transmission de puissance efficace et stable lorsqu’elles sont utilisées avec une courroie de distribution. Leur rendement mécanique est généralement élevé, atteignant 0,98 ou plus.
Rapport de transmission précis : grâce à la relation d’engrènement entre la courroie de distribution et la poulie, les poulies synchrones de transmission de puissance robustes peuvent fournir des rapports de transmission précis, ce qui est essentiel pour les applications nécessitant un contrôle précis de la vitesse et du couple.
Transmission sans glissement : Le système de transmission par courroie synchrone présente la caractéristique de ne pas glisser, ce qui signifie qu’aucune chaleur ni usure supplémentaire ne sera générée pendant le processus de transmission, prolongeant ainsi la durée de vie du système de transmission.
Poulies de distribution trapézoïdales renforcées série AT : une évolution de la technologie série T, dotée d’une géométrie de denture renforcée et de matériaux améliorés pour une fiabilité éprouvée même dans des conditions d’utilisation difficiles. Conçues spécifiquement pour la transmission de puissance intensive et les applications industrielles à couple élevé.
Poulie de distribution AT5/AT10
| Taper | Matériel | Traitement de surface | |||||
| AT5 | AT10 | Poulie | Bride | ||||
| Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Largeur de la courroie : 15 mm | Largeur de la courroie : 20 mm | Largeur de la courroie : 25 mm | |||
| A : 11,6 L : 16,5 P : 25 (27/29) | A:16,6 L: 21,5 P: 30 (32/34) | A : 16,5 L : 22,5 L : 38 (40) | A : 21,5 L : 27,5 P : 43 (45) | A : 26,5 L : 32,5 P : 48 (50) | |||
| AW**AT5100 | AW**AT5150 | AW**AT10150 | AW**AT10200 | AW**AT10250 | 6061 | 6061 | Anodisation naturelle |
| AB**AT5100 | AB**AT5150 | AB**AT10150 | AB**AT10200 | AB**AT10250 | Anodisation noire | ||
| AH**AT5100 | AH**AT5150 | AH**AT10150 | AH**AT10200 | AH**AT10250 | anodisation dure | ||
| AN**AT5100 | AN**AT5150 | AN**AT10150 | AN**AT10200 | AN**AT10250 | Placage nickelé | ||
| SF**AT5100 | SF**AT5150 | SF**AT10150 | SF**AT10200 | SF**AT10250 | S45C | SPCC | Revêtement d'oxyde noir |
| SN**AT5100 | SN**AT5150 | SN**AT10150 | SN**AT10200 | SN**AT10250 | Placage nickelé | ||
Poulie de distribution AT5/AT10
Poulie de distribution AT5/AT10

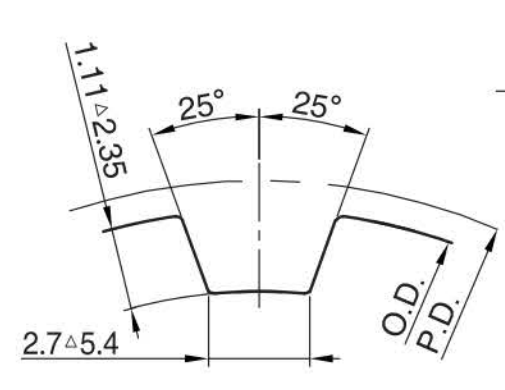

④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Pas des dents AT5 (5 mm) ; pas des dents AT10 (10 mm).
Le chiffre qui suit le triangle sur la figure indique le type AT10.

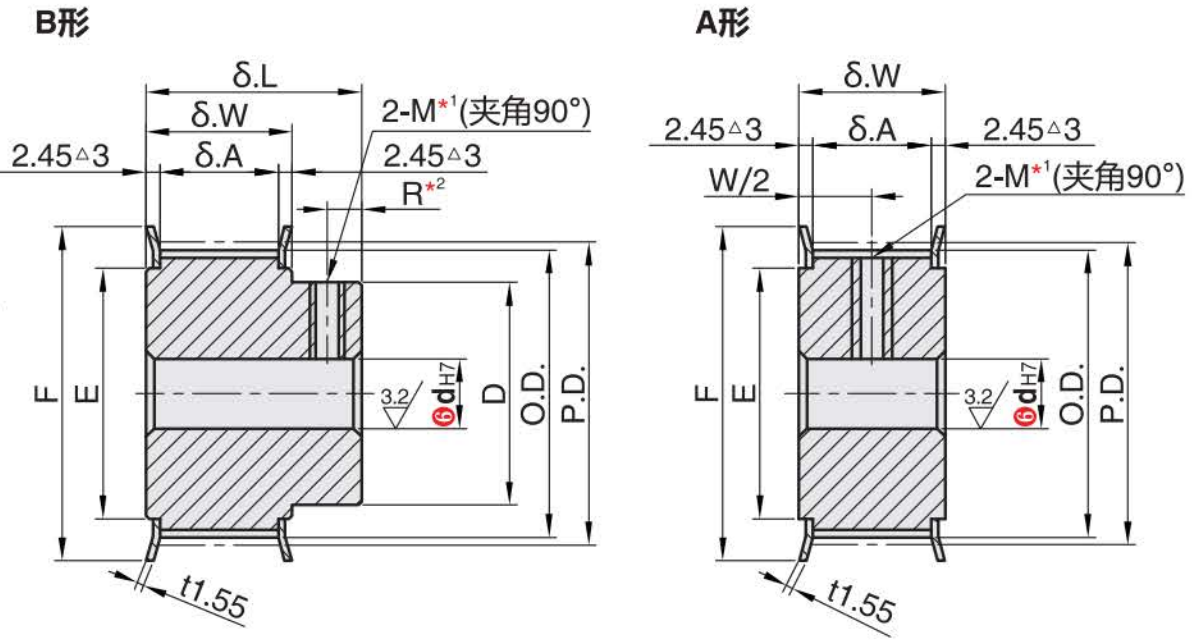

Pour les spécifications de trous d'arbre H (trou rond), V, F (trou étagé) et Y (trou étagé aux deux extrémités), il n'y a pas de trous taraudés.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.

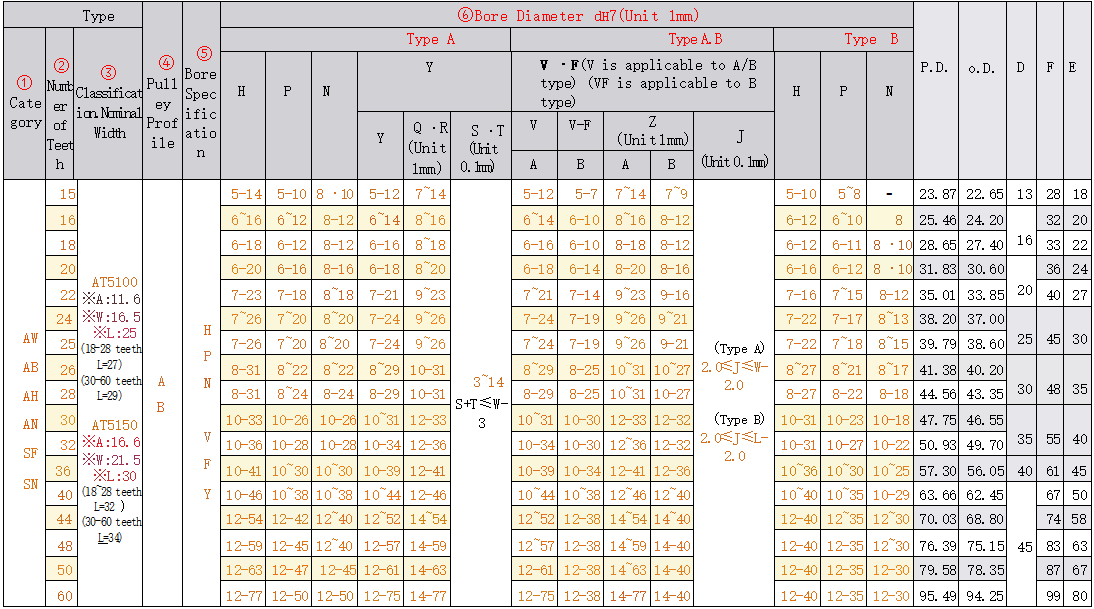

AT5 : R=4 (nombre de dents 15-16) ; R=5 (nombre de dents 18-28) ;
R=6 (nombre de dents 30-60) ;

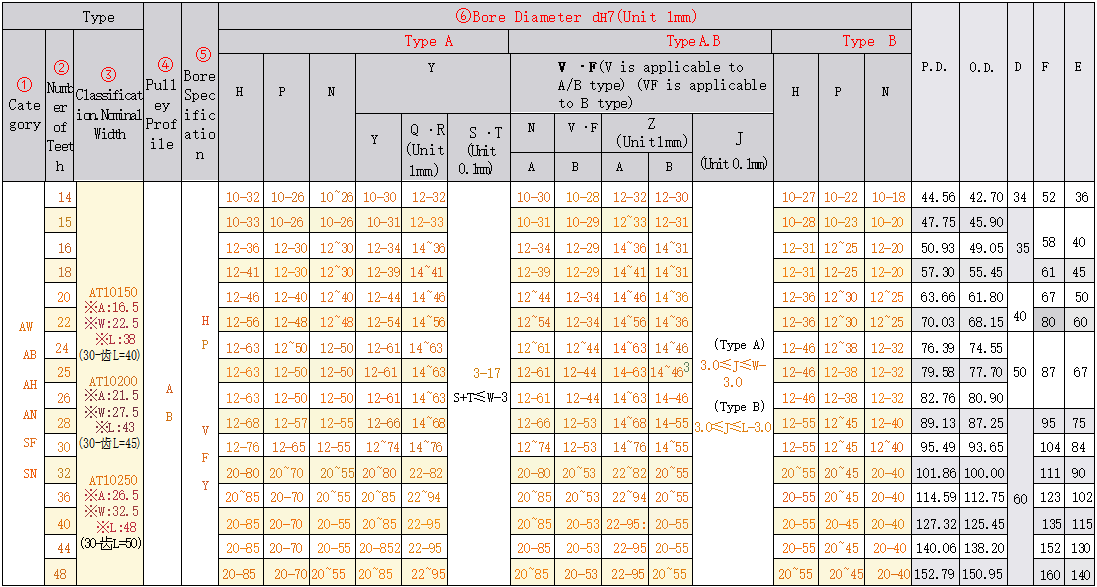

AT10 : R=8 (nombre de dents 14-48)
* Pour les poulies de type A et les trous d'arbre P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.
