Poulie de distribution iHF à positionnement haute précision 2GT 3GT 5GT 8YU
Poulies de distribution à dents courbes série iHF GT
Caractéristiques du produit:
Performances de positionnement de haute précision
Entraînement sans jeu : Les dents s'engrènent étroitement avec la courroie, éliminant le jeu lors de la rotation avant et arrière et améliorant ainsi la précision du positionnement.
Précision de positionnement au micron près : la précision d’usinage à pas élevé garantit un rapport de transmission stable même lors d’un fonctionnement prolongé.
Adapté aux applications exigeant une grande répétabilité, telles que les machines-outils à commande numérique et les équipements de mesure de précision.
Entraînement synchrone stable
La conception des dents assure un engagement en douceur entre la courroie et la poulie, un rapport de transmission constant et une fluctuation de vitesse nulle.
Cela évite les erreurs de positionnement dues au glissement, ce qui le rend adapté aux démarrages et aux freinages à haute fréquence.
Assure une transmission stable même à haute vitesse, réduisant les vibrations et le bruit.
Processus de fabrication de haute précision
Grâce à l'usinage de précision CNC, la précision du pas des dents, la concentricité et le faux-rond circulaire répondent aux normes internationales.
L'équilibrage dynamique garantit l'absence de vibrations excentriques même à haute vitesse.
Chaque poulie fait l'objet d'un contrôle rigoureux de ses dimensions et de la qualité de sa surface afin de garantir un assemblage homogène.
Ce système de positionnement de haute précision, grâce à un jeu minimal, est spécialement conçu pour les systèmes de positionnement de précision. Il offre un fonctionnement ultra-silencieux et est disponible avec des pas standard de 2 mm, 3 mm, 5 mm et 8 mm.
Poulie de distribution 2GT
| Taper | Matériel | Traitement de surface | |||
| Largeur de la courroie : 4 mm | Largeur de la courroie : 6 mm | Largeur de la ceinture : 9 mm | Poulie | Bride | |
| A : 5,0 L : 8,3 L : 16,0 | A:7,0 L:10,3 P:18,0 | A : 10,0 L : 13,3 P : 21,0 | |||
| AW**2GT040 | AW**2GT060 | AW**2GT090 | 6061 | 6061 | Anodisation naturelle |
Poulie de distribution 3GT
| Taper | Matériel | Traitement de surface | |||
| Largeur de la courroie : 6 mm | Largeur de la ceinture : 9 mm | Largeur de la courroie : 15 mm | Poulie | Bride | |
| A : 7,3 L : 11,0 P : 19,0 | A:10,3 l:14,0 l:22,0 | A:16,3 L: 20,0 P: 28,0 | |||
| AW**3GT060 | AW**3GT090 | AW**3GT150 | 6061 | 6061 | Anodisation naturelle |
| SF**3GT060 | SF**3GT090 | SF**3GT150 | S45C | S45C | Revêtement d'oxyde noir |
Poulie de distribution 5GT
| Taper | Matériel | Traitement de surface | |||
| Largeur de la ceinture : 9 mm | Largeur de la courroie : 12 mm | Largeur de la courroie : 15 mm | Poulie | Bride | |
| A : 10,3 L : 14,0 P : 22,0 | A : 13,3 l : 17,0 l : 25,0 | A:16,3 L: 20,0 P: 28,0 | |||
| AW**5GT090 | AW**5GT120 | AW**5GT150 | 6061 | 6061 | Anodisation naturelle |
| SF**5GT090 | SF**5GT120 | SF**5GT150 | S45C | S45C | Revêtement d'oxyde noir |
Poulie de distribution 8YU
| Taper | Matériel | Traitement de surface | |||
| Largeur de la courroie : 15 mm | Largeur de la courroie : 20 mm | Largeur de la courroie : 25 mm | Poulie | Bride | |
| A : 16,7 L : 23,0 P : 43,0 | A:21,7 L:28,0 P:48,0 | A : 26,7 l : 33,0 l : 53,0 | |||
| AW**8YU150 | AW**8YU200 | AW**8YU250 | 6061 | 6061 | Anodisation naturelle |
| SF**8YU150 | SF**8YU200 | SF**8YU250 | S45C | S45C | Revêtement d'oxyde noir |

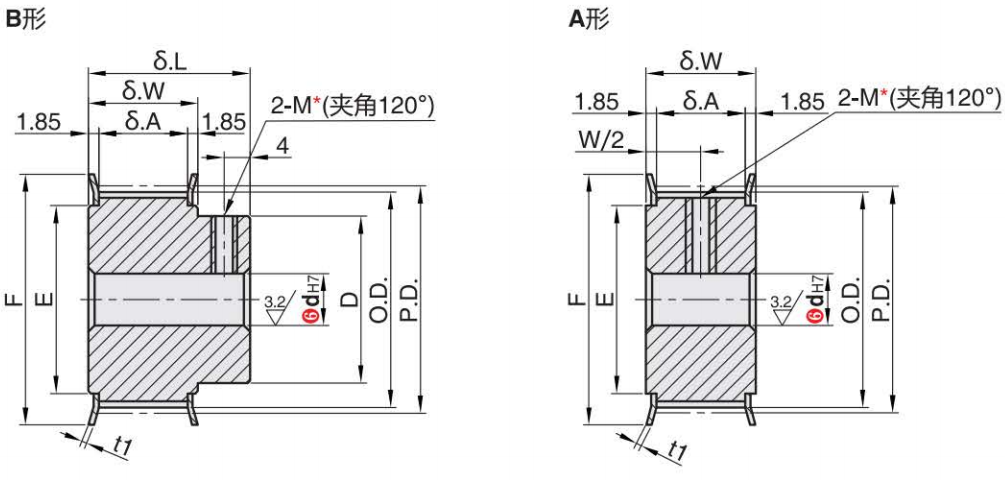

Poulie de distribution 2GT

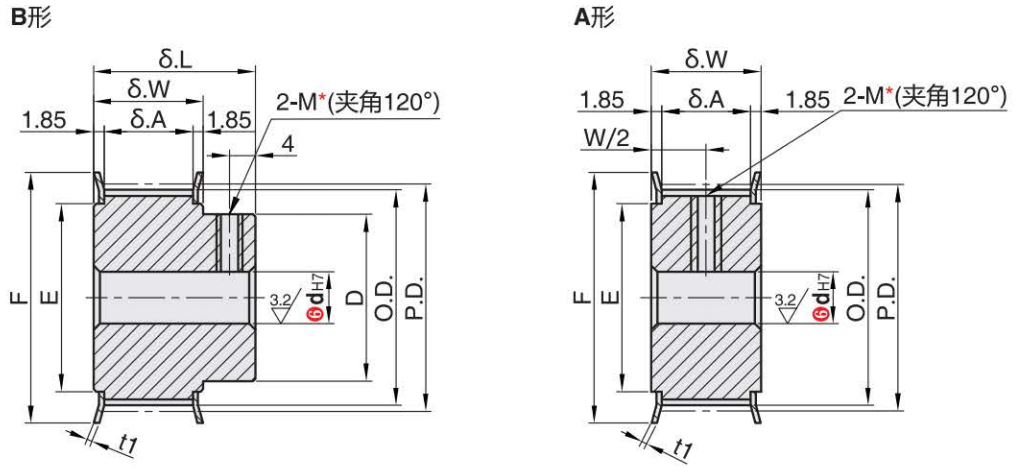

Poulie de distribution 3GT
Poulie de distribution 5GT
Poulie de distribution 8YU

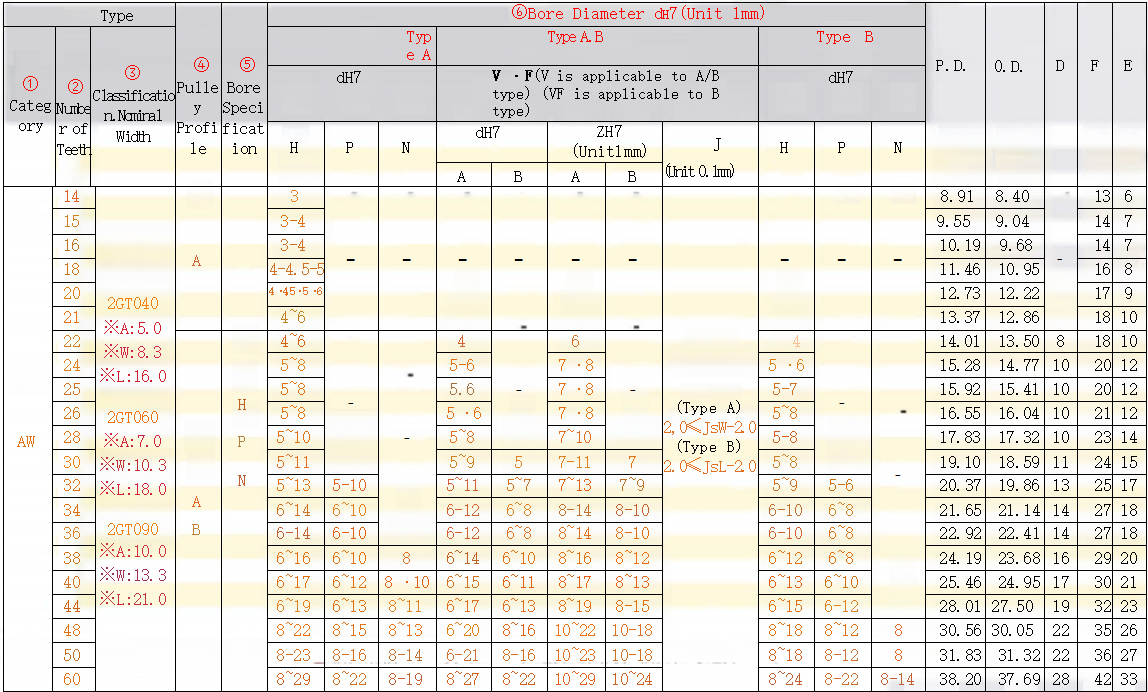

Poulie de distribution 2GT

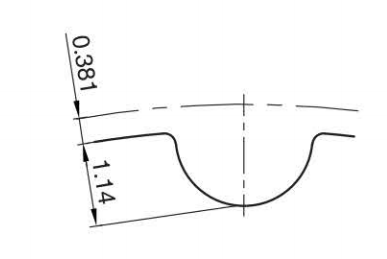

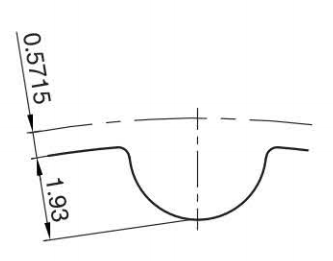

④ Profil de poulie
Les dimensions des rainures dentaires varient légèrement en fonction du nombre de dents.
Pas de dent (2 mm)
Pour la spécification d'alésage H (alésage rond), il n'y a pas d'alésages taraudés.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec des trous P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.

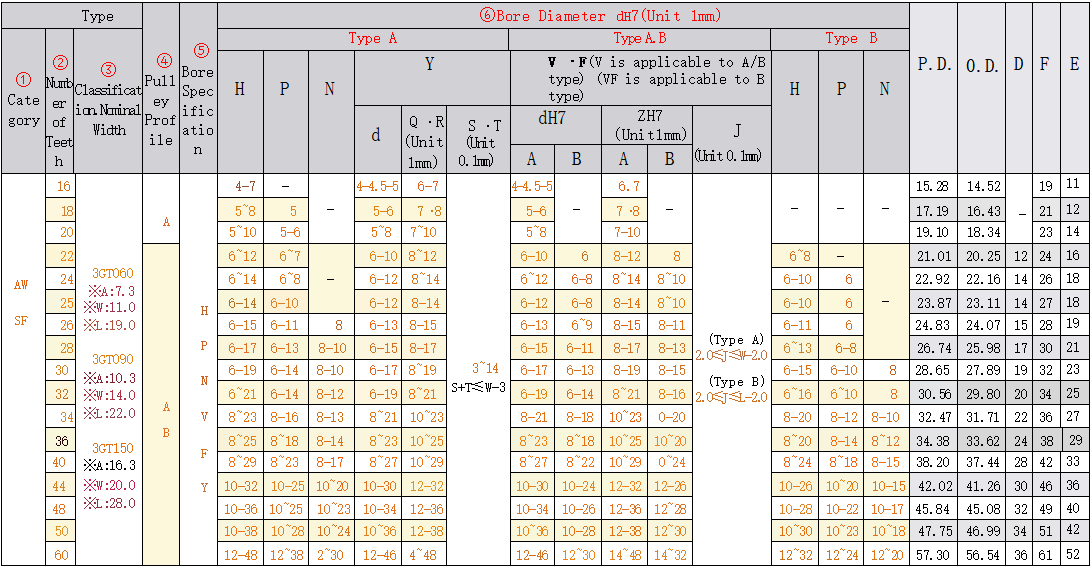

Poulie de distribution 3GT

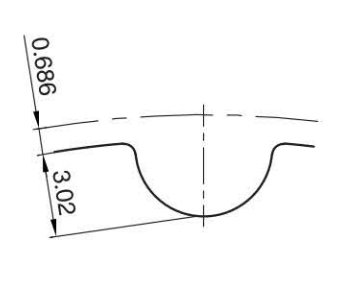

④ Profil de poulie
Les dimensions des rainures dentaires varient légèrement en fonction du nombre de dents.
Pas de dent (3 mm)
Pour les spécifications de trous d'arbre H (trou rond), Y, F (trou étagé) ou Y (trou étagé aux deux extrémités), aucun trou fileté n'est présent.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.

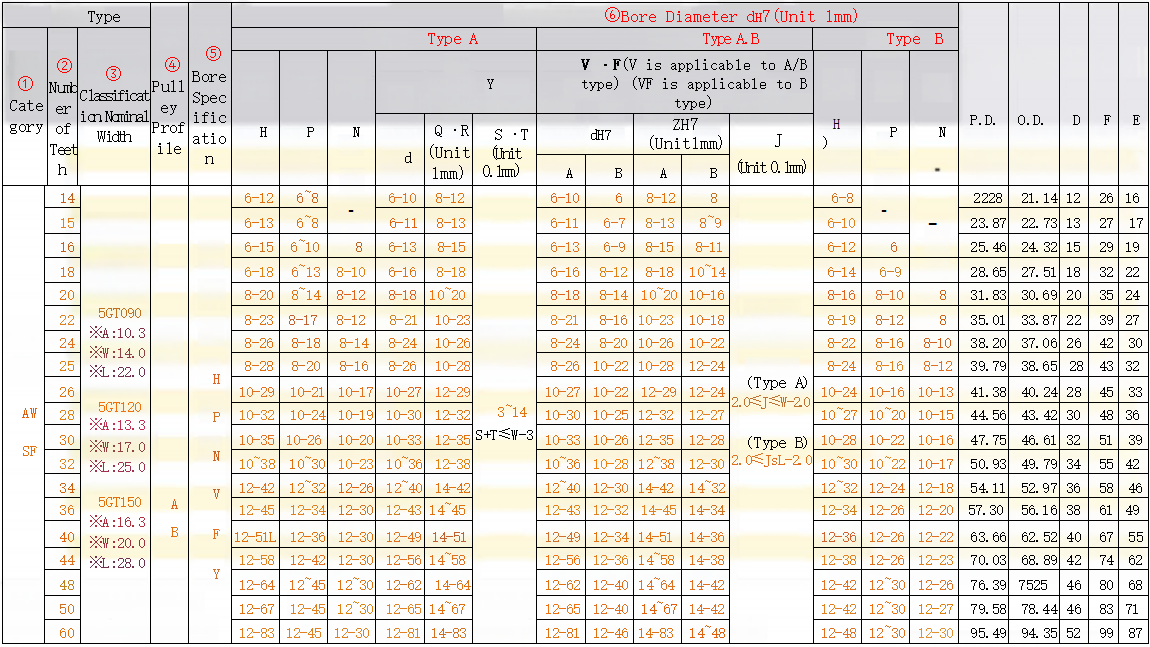

Poulie de distribution 5GT
④ Profil de poulie
Les dimensions des rainures dentaires varient légèrement en fonction du nombre de dents.
Pas de dent (5 mm)
Pour les spécifications de trous d'arbre H (trou rond), V, F (trou étagé) et Y (trou étagé aux deux extrémités), il n'y a pas de trous taraudés.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec des angles P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.
Poulie de distribution 8YU
④ Profil de poulie
Les dimensions des rainures dentaires varient légèrement en fonction du nombre de dents.
Pas de dent (8 mm)
Pour les spécifications de trous d'arbre H (trou rond), V, F (trou étagé) et Y (trou étagé aux deux extrémités), il n'y a pas de trous taraudés.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec des angles P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.
