Poulie de courroie de distribution légère iHF T5/T10
Envoyer une demande maintenant
Position: Accueil > Centre de produits > iHF > Poulie de distribution > Poulie de courroie de distribution iHF à couple élevé S2M HTD3M P2M
Poulie de courroie de distribution iHF à couple élevé S2M HTD3M P2M
Poulie de courroie de distribution iHF à couple élevé S2M/S3M/S5M/S8M/HTD3M/HTD5M/HTD8M/P2M/P3M/P5M/P8M
Caractéristiques du produit:
1. Capacité de couple élevée
La conception optimisée du profil de la dent offre une large surface de contact et une force d'engrènement améliorée, lui permettant de supporter un couple de sortie plus élevé au même diamètre.
L'optimisation de la résistance des matériaux et de la rigidité du profil des dents réduit la déformation des dents causée par des charges élevées.
Adapté aux transmissions à forte charge, aux accélérations et démarrages fréquents, et aux environnements de travail à fort impact.
2. Structure dentaire optimisée
La conception de la transition par congé de la racine de la dent réduit la concentration des contraintes et améliore la durée de vie en fatigue.
Les dents hélicoïdales ou les profils de dents spéciaux réduisent efficacement le bruit et améliorent la régularité de l'engrènement.
Les flancs lisses des dents réduisent l'usure de la courroie et prolongent sa durée de vie.
Les poulies de distribution à denture courbe HTD (disponibles avec des pas de 2 mm, 3 mm, 5 mm et 8 mm) offrent une capacité de couple élevée pour les transmissions robustes à vitesse moyenne et basse. La série SM à denture courbe dentelée, améliorée, assure une compatibilité optimale avec les transmissions à couple et vitesse élevés, tandis que la série PM à denture courbe excelle par son adaptabilité en virage et son fonctionnement ultra-silencieux, ce qui en fait la solution idéale pour les applications de convoyage de précision à grande vitesse.
Poulie de distribution S2M
| Taper | Matériel | Traitement de surface | |||
| Largeur de la courroie : 4 mm | Largeur de la courroie : 6 mm | Largeur de la courroie : 10 mm | Poulie | Bride | |
| A : 5 L : 9 P : 17 | A : 7 L : 11 P : 19 | A:11 L:15 P:23 | |||
| AW**S2M040 | AW**S2M060 | AW**S2M100 | 6061 | 6061 | Anodisation naturelle |
| AB**S2M040 | AB**S2M060 | AB**S2M100 | Anodisation noire | ||
| AH**S2M040 | AH**S2M060 | AH**S2M100 | anodisation dure | ||
| AN**S2M040 | AN**S2M060 | AN**S2M100 | Placage nickelé | ||
| SF**S2M040 | SF**S2M060 | SF**S2M100 | S45C | SPCC | Revêtement d'oxyde noir |
| SN**S2M040 | SN**S2M060 | SN**S2M100 | Placage nickelé | ||
| SU**S2M040 | SU**S2M060 | SU**S2M100 | SUS303 | - | |
Poulie de distribution S3M
| Taper | Matériel | Traitement de surface | |||
| Largeur de la courroie : 6 mm | Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Poulie | Bride | |
| A : 7 L : 11 P : 19 | A : 11 L : 15 P : 23 | A:17 W: 21 L: 29 | |||
| AW**S3M060 | AW**S3M100 | AW**S3M150 | 6061 | 6061 | Anodisation naturelle |
| AB**S3M060 | AB**S3M100 | AB**S3M150 | Anodisation noire | ||
| AH**S3M060 | AH**S3M100 | AH**S3M150 | anodisation dure | ||
| AN**S3M060 | AN**S3M100 | AN**S3M150 | Placage nickelé | ||
| SF**S3M060 | SF**S3M100 | SF**S3M150 | S45C | SPCC | Revêtement d'oxyde noir |
| SN**S3M060 | SN**S3M100 | SN**S3M150 | Placage nickelé | ||
| SU**S3M060 | SU**S3M100 | SU**S3M150 | SUS303 | - | |

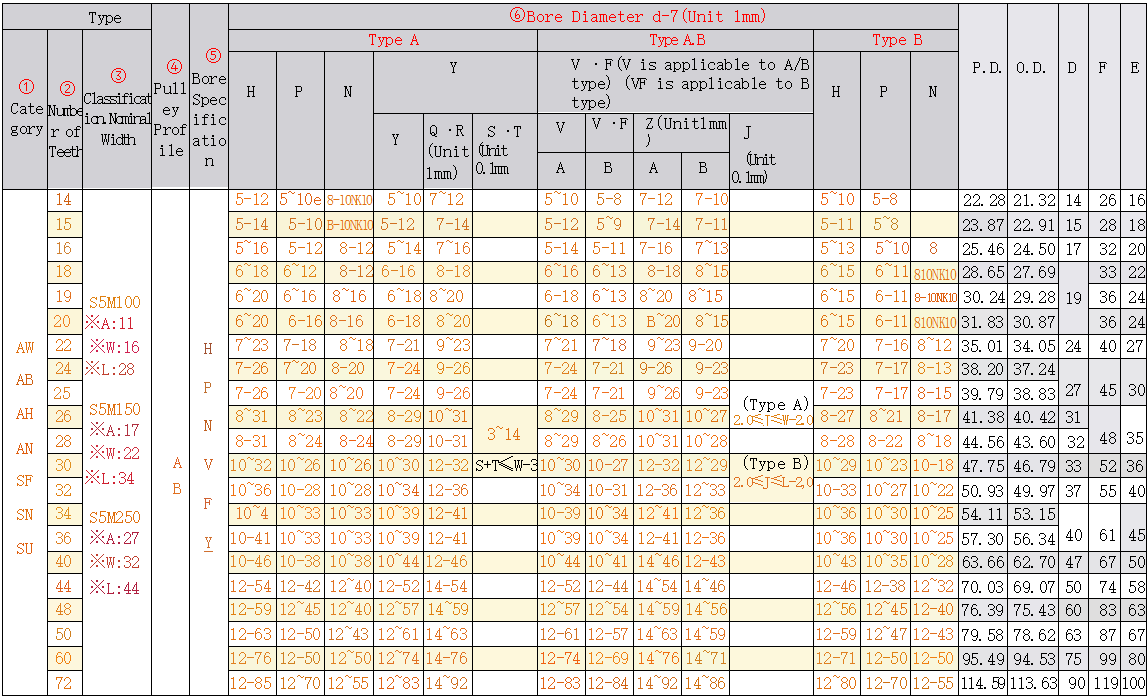

Poulie de distribution S5M
| Taper | Matériel | Traitement de surface | |||
| Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Largeur de la courroie : 25 mm | Poulie | Bride | |
| A : 11 L : 16 P : 28 | A : 17 L : 22 P : 34 | A:27 L:32 P:44 | |||
| AW**S5M100 | AW**S5M150 | AW**S5M250 | 6061 | 6061 | Anodisation naturelle |
| AB**S5M100 | AB**S5M150 | AB**S5M250 | Anodisation noire | ||
| AH**S5M100 | AH**S5M150 | AH**S5M250 | anodisation dure | ||
| AN**S5M100 | AN**S5M150 | AN**S5M250 | Placage nickelé | ||
| SF**S5M100 | SF**S5M150 | SF**S5M250 | S45C | SPCC | Revêtement d'oxyde noir |
| SN**S5M100 | SN**S5M150 | SN**S5M250 | Placage nickelé | ||
| SU**S5M100 | SU**S5M150 | - | SUS303 | - | |
Poulie de distribution S8M
| Taper | Matériel | Traitement de surface | ||||
| Largeur de la courroie : 15 mm | Largeur de la courroie : 25 mm | Largeur de la courroie : 30 mm | Largeur de la courroie : 40 mm | Poulie | Bride | |
| A : 17 L : 22 P : 37 (42) | A : 28 L : 33 P : 48 (53) | A:33 L:38 P:53(58) | A : 44 L : 49 P : 64 (69) | |||
| AW**S8M150 | AW**S8M250 | AW**S8M300 | AW**S8M400 | 6061 | 6061 | Anodisation naturelle |
| AB**S8M150 | AB**S8M250 | AB**S8M300 | AB**S8M400 | Anodisation noire | ||
| AH**S8M150 | AH**S8M250 | AH**S8M300 | AH**S8M400 | anodisation dure | ||
| AN**S8M150 | AN**S8M250 | AN**S8M300 | AN**S8M400 | Placage nickelé | ||
| SF**S8M150 | SF**S8M250 | SF**S8M300 | SF**S8M400 | S45C | SPCC | Revêtement d'oxyde noir |
| SN**S8M150 | SN**S8M250 | SN**S8M300 | SN**S8M400 | Placage nickelé | ||
Poulie de distribution HTD3M
| Taper | Matériel | Traitement de surface | |||
| Largeur de la courroie : 6 mm | Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Poulie | Bride | |
| A : 7 L : 11 P : 19 | A:11 L:15 P:23 | A:17 W: 21 L: 29 | |||
| AW--3M060 | AW--3M100 | AW--3M150 | 6061 | 6061 | Anodisation naturelle |
| AB--3M060 | AB--3M100 | AB--3M150 | Anodisation noire | ||
| AH--3M060 | AH--3M100 | AH--3M150 | anodisation dure | ||
| AN--3M060 | AN--3M100 | AN--3M150 | Placage nickelé | ||
| SF--3M060 | SF--3M100 | SF--3M150 | S45C | SPCC | Revêtement d'oxyde noir |
| SN--3M060 | SN--3M100 | SN--3M150 | Placage nickelé | ||
| SU--3M060 | SU--3M100 | SU--3M150 | SUS303 | - | |
Poulie de distribution HTD5M
| Taper | Matériel | Traitement de surface | |||
| Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Largeur de la courroie : 25 mm | Poulie | Bride | |
| A : 11 L : 16 P : 28 | A : 17 L : 22 P : 34 | A:27 L:32 P:44 | |||
| AW--5M100 | AW--5M150 | AW--5M250 | 6061 | 6061 | Anodisation naturelle |
| AB--5M100 | AB--5M150 | AB--5M250 | Anodisation noire | ||
| AH--5M100 | AH--5M150 | AH--5M250 | anodisation dure | ||
| AN--5M100 | AN--5M150 | AN--5M250 | Placage nickelé | ||
| SF--5M100 | SF--5M150 | SF--5M250 | S45C | SPCC | Revêtement d'oxyde noir |
| SN--5M100 | SN--5M150 | SN--5M250 | Placage nickelé | ||
| SU--5M100 | SU--5M150 | - | SUS303 | - | |
Poulie de distribution HTD8M
| Taper | Matériel | Traitement de surface | ||||
| Largeur de la courroie : 15 mm | Largeur de la courroie : 25 mm | Largeur de la courroie : 30 mm | Largeur de la courroie : 40 mm | Poulie | Bride | |
| A : 17 L : 22 P : 37 (42) | A : 28 L : 33 P : 48 (53) | A:33 L:38 P:53(58) | A : 44 L : 49 P : 64 (69) | |||
| AW--8M150 | AW--8M250 | AW--8M300 | AW--8M400 | 6061 | 6061 | Anodisation naturelle |
| AB--8M150 | AB--8M250 | AB--8M300 | AB--8M400 | Anodisation noire | ||
| AH--8M150 | AH--8M250 | AH--8M300 | AH--8M400 | anodisation dure | ||
| AN--8M150 | AN--8M250 | AN--8M300 | AN--8M400 | Placage nickelé | ||
| SF--8M150 | SF--8M250 | SF--8M300 | SF--8M400 | S45C | SPCC | Revêtement d'oxyde noir |
| SN--8M150 | SN--8M250 | SN--8M300 | SN--8M400 | Placage nickelé | ||
Poulie de distribution P2M
| Taper | Matériel | Traitement de surface | |
| Largeur de la courroie : 6 mm | Poulie | Bride | |
| A : 7,5 L : 11,5 P : 20 | |||
| AW**P2M060 | 6061 | 6061 | Anodisation naturelle |
| SF**P2M060 | Équivalent à S45C | SPCC | Revêtement d'oxyde noir |
| SN**P2M060 | Placage nickelé | ||

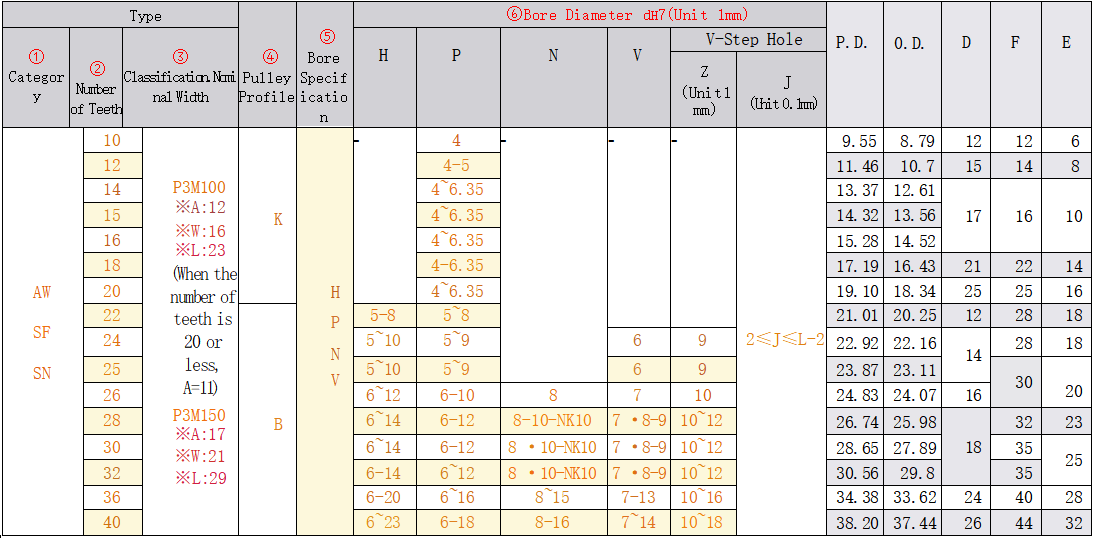

Poulie de distribution P3M
| Taper | Matériel | Traitement de surface | ||
| Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Poulie | Bride | |
| A : 12 L : 16 L : 23 (Lorsque le nombre de dents est inférieur à 20, A = 11) | A : 17 L : 21 P : 29 | |||
| AW**P3M100 | AW**P3M150 | 6061 | 6061 | Anodisation naturelle |
| SF**P3M100 | SF**P3M150 | Équivalent à S45C | SPCC | Revêtement d'oxyde noir |
| SN**P3M100 | SN**P3M150 | Placage nickelé | ||
Poulie de distribution P5M
| Taper | Matériel | Traitement de surface | ||
| Largeur de la courroie : 10 mm | Largeur de la courroie : 15 mm | Poulie | Bride | |
| A : 11,6 L : 16 L : 28 | A : 16,6 L : 21 P : 33 | |||
| AW**P5M100 | AW**P5M150 | 6061 | 6061 | Anodisation naturelle |
| AB**P5M100 | AB**P5M150 | Anodisation noire | ||
| AH**P5M100 | AH**P5M150 | anodisation dure | ||
| AN**P5M100 | AN**P5M150 | Placage nickelé | ||
| SF**P5M100 | SF**P5M150 | Équivalent à S45C | SPCC | Revêtement d'oxyde noir |
| SN**P5M100 | SN**P5M150 | Placage nickelé | ||
Poulie de distribution P8M
| Taper | Matériel | Traitement de surface | ||
| Largeur de la courroie : 15 mm | Largeur de la courroie : 25 mm | Poulie | Bride | |
| A : 16,8 L : 22 P : 39 (44) | A : 27,8 L : 33 P : 50 (55) | |||
| AW**P8M150 | AW**P8M250 | 6061 | 6061 | Anodisation naturelle |
| AH**P8M150 | AH**P8M250 | anodisation dure | ||
| AN**P8M150 | AN**P8M250 | Placage nickelé | ||
| SF**P8M150 | SF**P8M250 | Équivalent à S45C | SPCC | Revêtement d'oxyde noir |
| SN**P8M150 | SN**P8M250 | Placage nickelé | ||
Poulie de distribution S2M
Poulie de distribution S3M
Poulie de distribution S5M
Poulie de distribution S8M
Poulie de distribution HTD3M
Poulie de distribution HTD5M
Poulie de distribution HTD8M
Poulie de distribution P2M
Poulie de distribution P3M
Poulie de distribution P5M
Poulie de distribution P8M

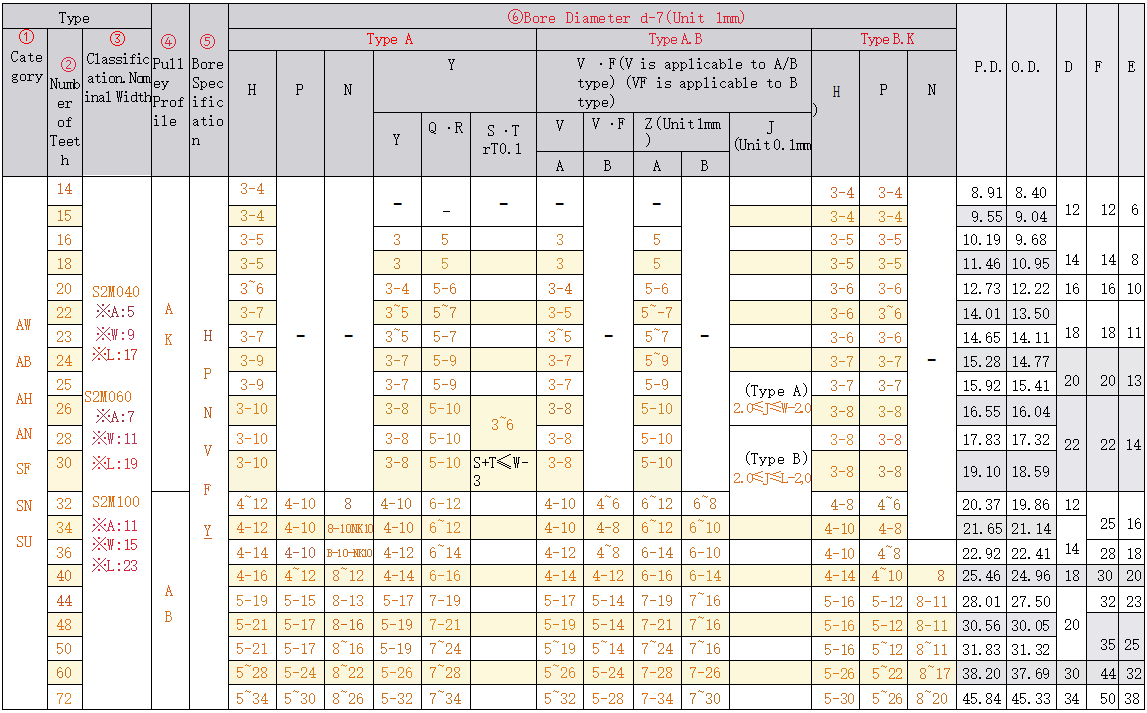

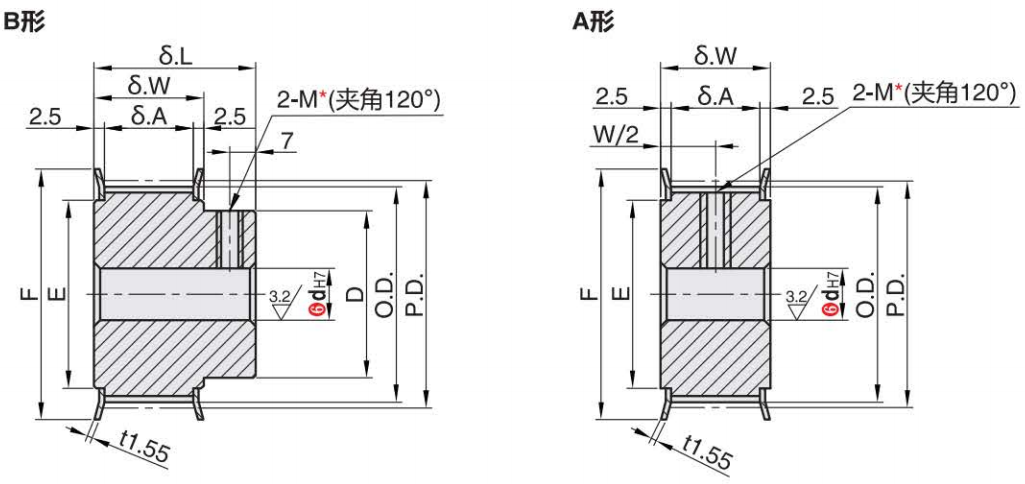

Poulie de distribution S2M

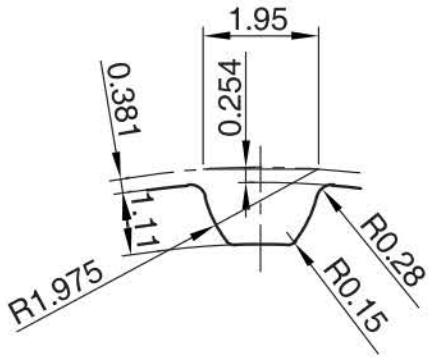

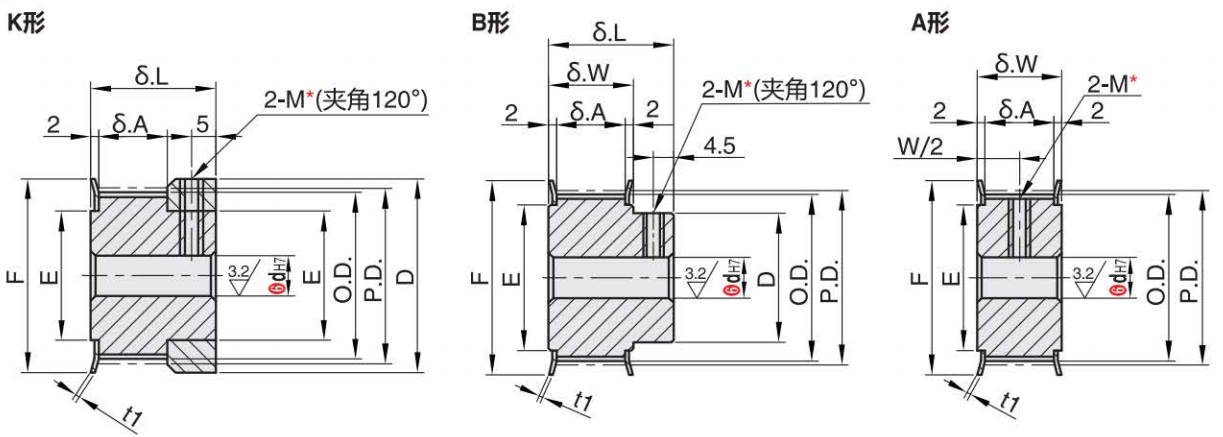

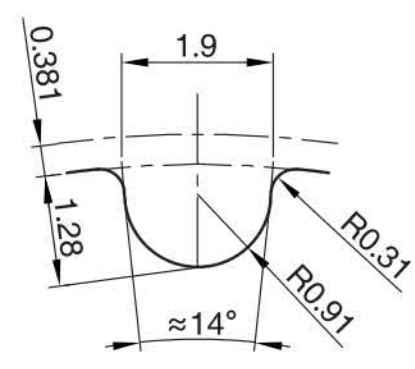

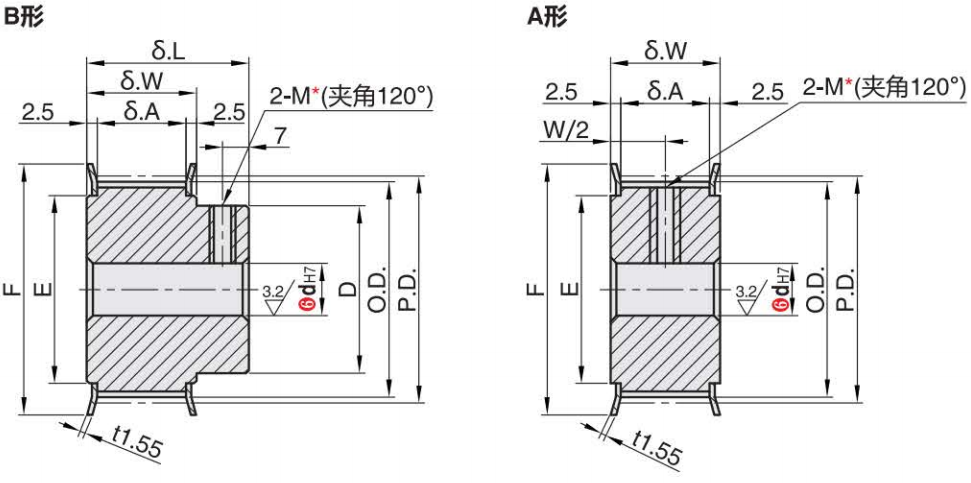

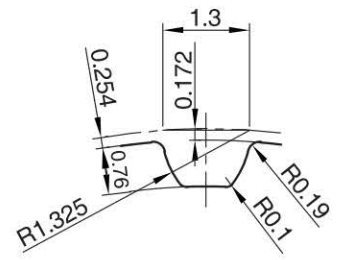

④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Pas des dents (2 mm)
Pour les spécifications de trous d'arbre H (trou rond), V, F (trou étagé) et Y (trou étagé aux deux extrémités), il n'y a pas de trous taraudés.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.

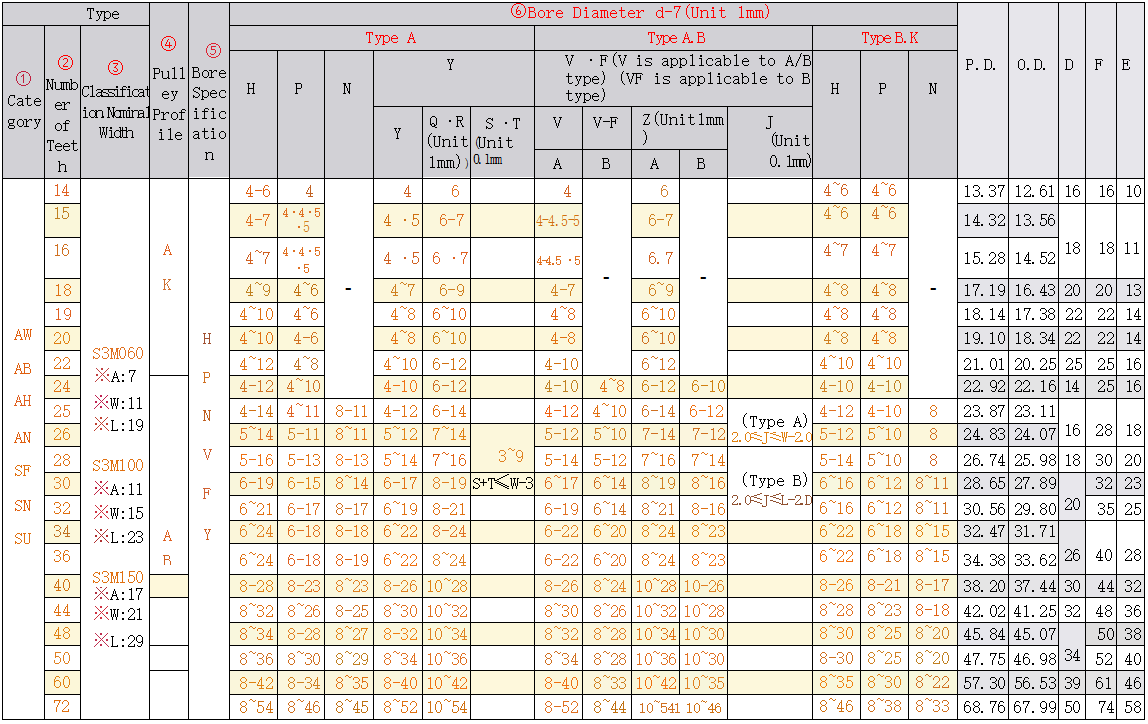

Poulie de distribution S3M
④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Pas des dents (3 mm)
Pour les spécifications de trous d'arbre H (trou rond), V, F (trou étagé) et Y (trou étagé aux deux extrémités), il n'y a pas de trous taraudés.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec des angles P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.
Poulie de distribution S5M
④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Pas des dents (5 mm)
Pour les spécifications de trous d'arbre H (trou rond), V, F (trou étagé) et Y (trou étagé aux deux extrémités), il n'y a pas de trous taraudés.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec des trous P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.

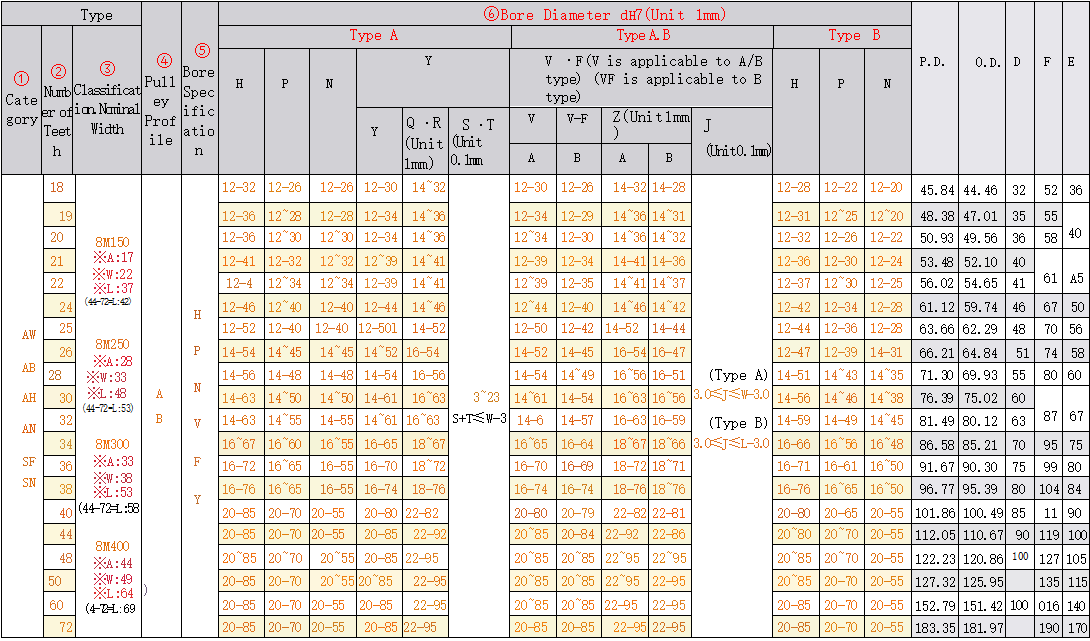

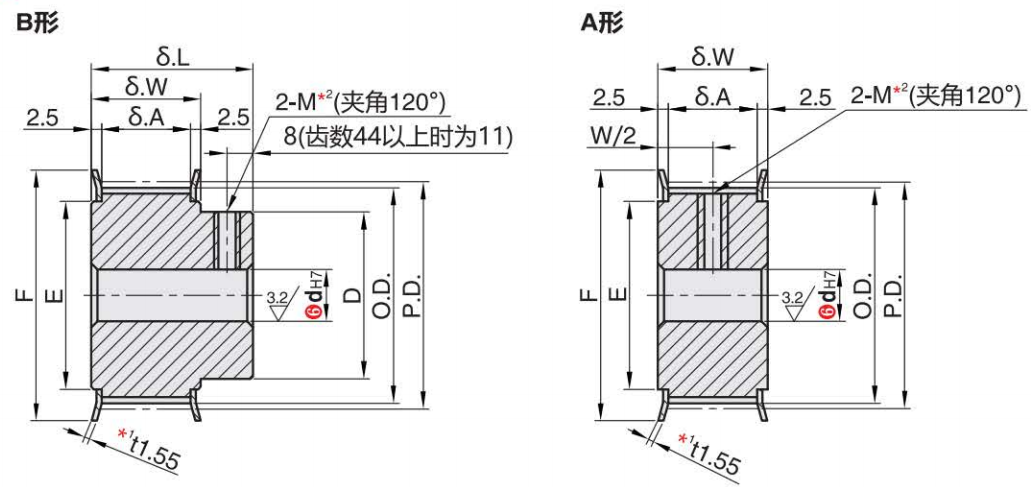

Poulie de distribution S8M

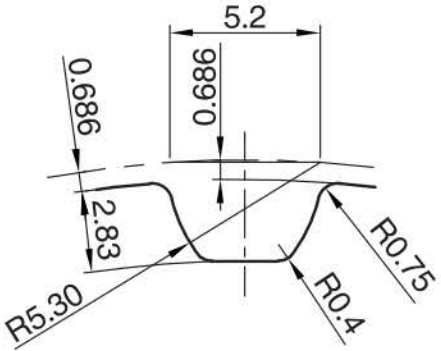

④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Entraxe des dents (8 mm)
Pour 72 dents, t = 2 (bride tournée)
Pour les spécifications de trous d'arbre H (trou rond), V, F (trou étagé) et Y (trou étagé aux deux extrémités), aucun trou fileté n'est présent.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec des angles P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.

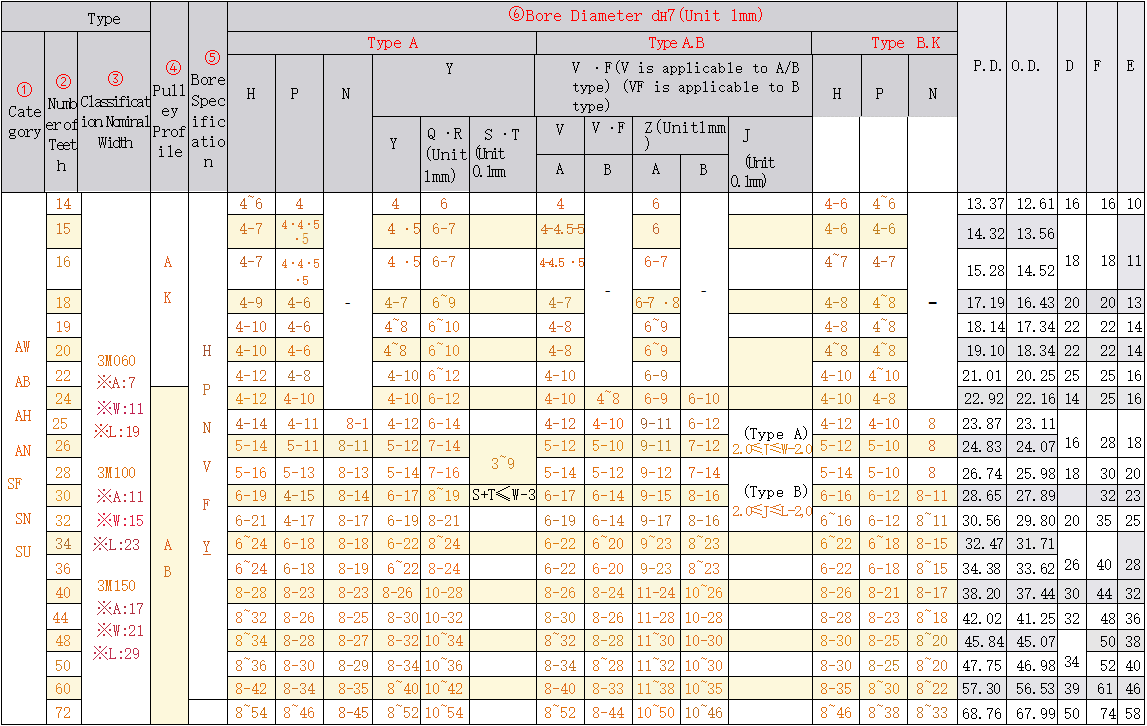

Poulie de distribution HTD3M

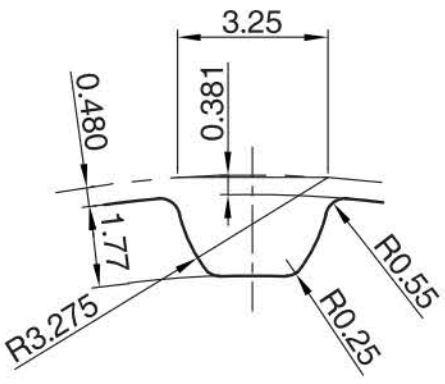

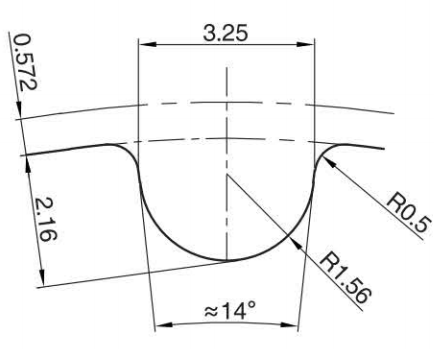

④Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Pas des dents (3 mm)
Pour les spécifications de trous d'arbre H (trou rond), V, F (trou étagé) et Y (trou étagé aux deux extrémités), il n'y a pas de trous taraudés.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec des angles P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.

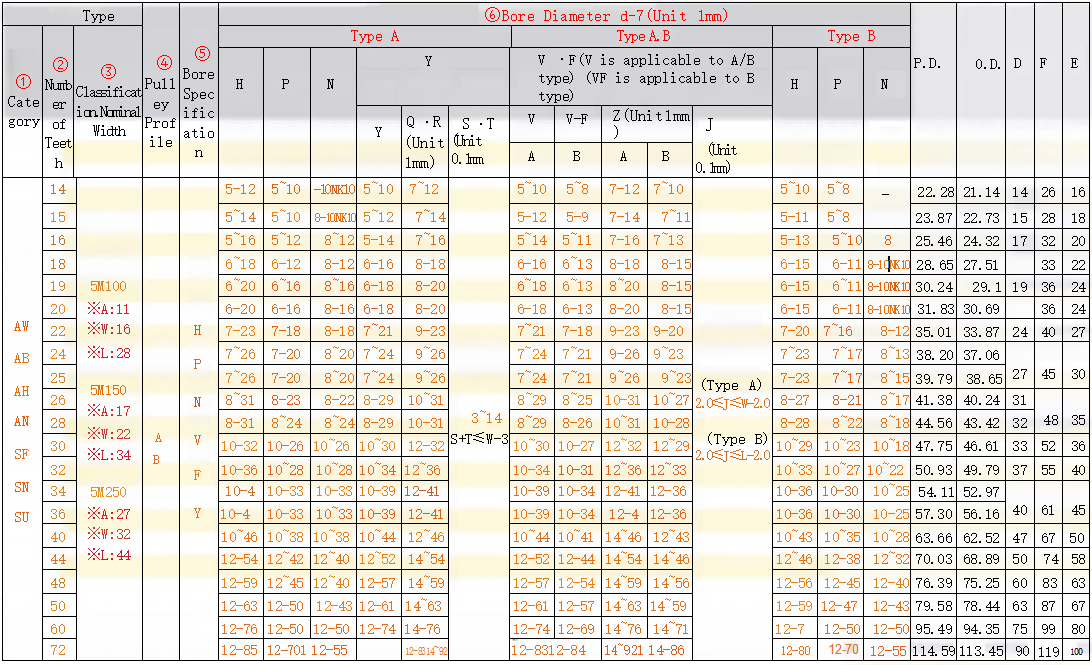

Poulie de distribution HTD5M
④ Profil de poulie
Les dimensions des rainures des dents varient légèrement en fonction du nombre de dents. Pas des dents (5 mm)
Pour les spécifications de trous d'arbre H (trou rond), V, F (trou étagé) et Y (trou étagé aux deux extrémités), il n'y a pas de trous taraudés.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec des angles P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.

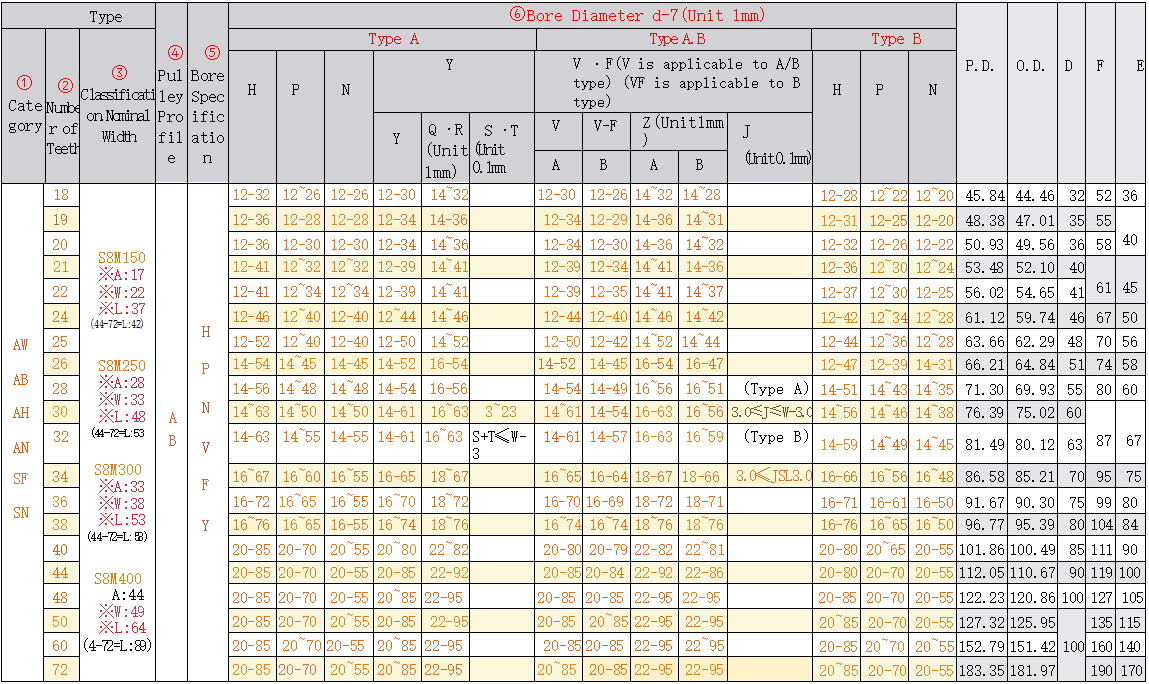

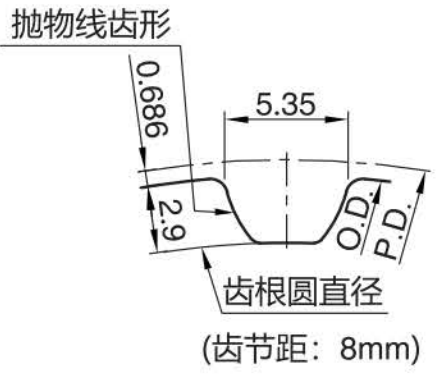

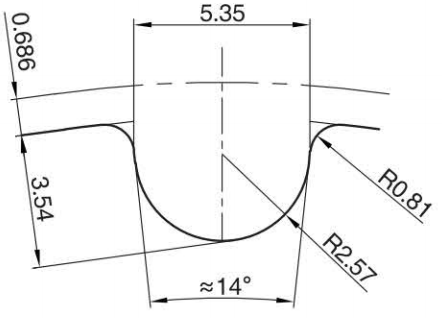

Poulie de distribution HTD8M
④ Profil de poulie
Les dimensions des rainures dentaires varient légèrement en fonction du nombre de dents.
Pas de dent (8 mm)
Pour les spécifications de trous d'arbre H (trou rond), V, F (trou étagé) et Y (trou étagé aux deux extrémités), il n'y a pas de trous taraudés.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec P ou N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.

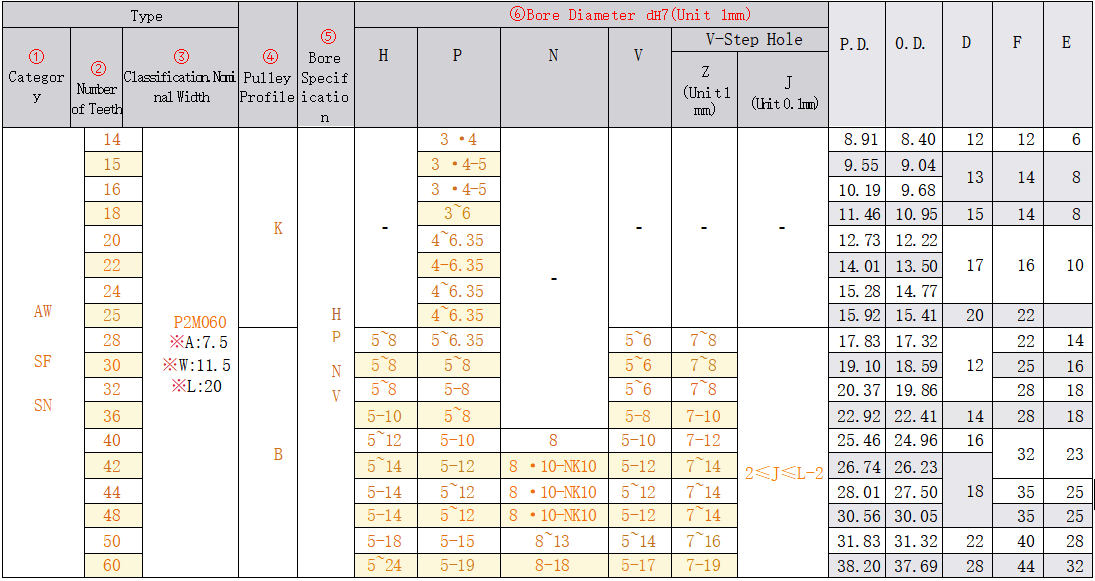

Poulie de distribution P2M

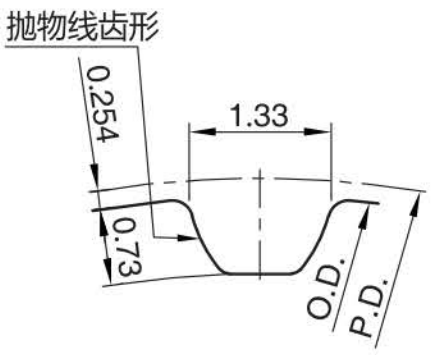

④ Profil de poulie
Les dimensions de la rainure de la dent varient légèrement (2 mm) en fonction du nombre de dents.
Pour les alésages de type H (alésage rond) et V (alésage étagé), il n'y a pas d'alésage fileté. Certaines dimensions peuvent toutefois comporter un dégagement fileté.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies avec des trous d'arbre de type A et des trous P/N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.
Poulie de distribution P3M
④ Profil de poulie
Les dimensions de la rainure de la dent varient légèrement (3 mm) en fonction du nombre de dents.
Pour les alésages de type H (alésage rond) et V (alésage étagé), il n'y a pas d'alésage fileté. Certaines dimensions peuvent toutefois comporter un dégagement fileté.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies avec des trous d'arbre de type A et des trous P/N, les deux trous taraudés sont situés à environ 120° ou 90° du centre de la gorge de la dent.

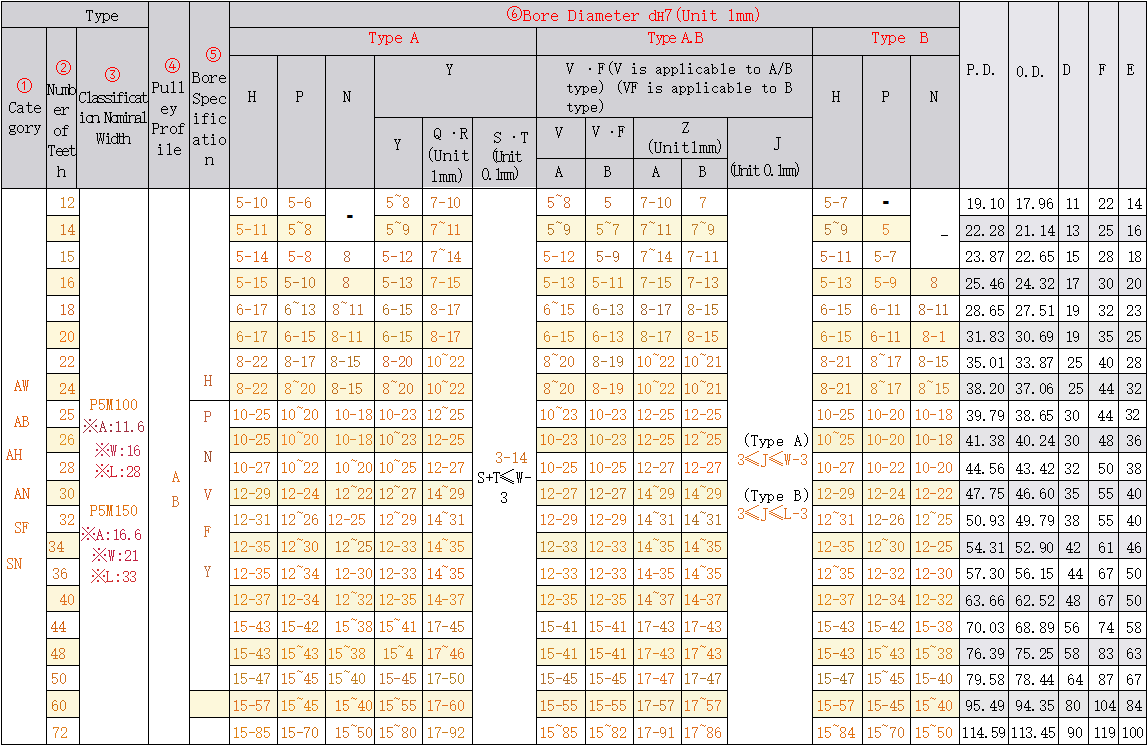

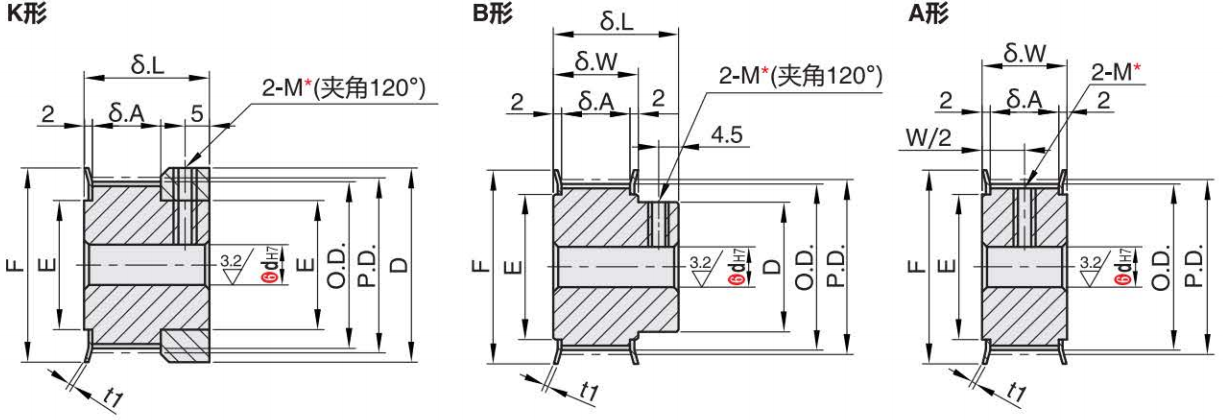

Poulie de distribution P5M

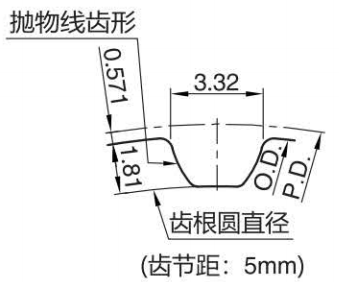

④ Profil de poulie
Les alésages de type H (alésage rond), V, F (alésage étagé) et Y (alésage étagé aux deux extrémités) ne sont pas taraudés. Certaines dimensions peuvent comporter un dégagement taraudé.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec des trous P ou N, les deux trous taraudés doivent être situés à environ 120° ou 90° du centre de la gorge de la dent.

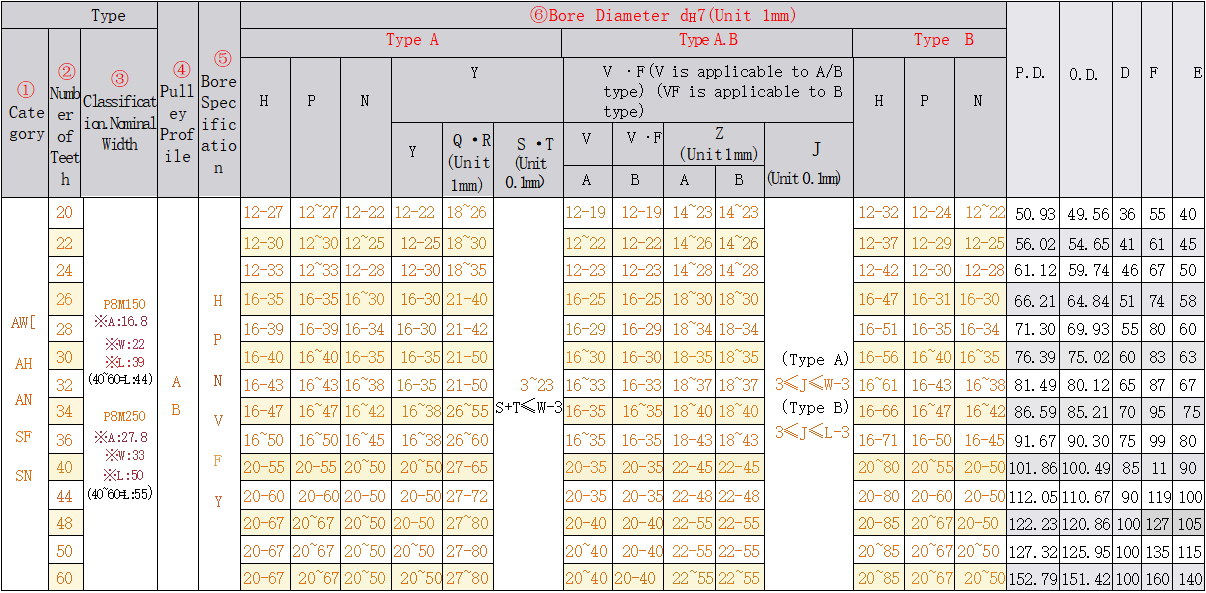

Poulie de distribution P8M
④ Profil de poulie
Les alésages de type H (alésage rond), V, F (alésage étagé) et Y (alésage étagé aux deux extrémités) ne sont pas taraudés. Certaines dimensions peuvent comporter un dégagement taraudé.
L'intérieur du trou de l'arbre ne doit pas subir de traitement de surface.
* Pour les poulies de type A et les trous d'arbre avec des trous P ou N, les deux trous taraudés doivent être situés à environ 120° ou 90° du centre de la gorge de la dent.
