Caractéristiques du produit:
1. Mécanisme à engrenages coniques hélicoïdaux pour obtenir une sortie de direction à angle droit
2. L'engrenage conique existe en versions droite et hélicoïdale ; l'engrenage conique hélicoïdal offre un fonctionnement plus doux et plus silencieux.
3. Conception intégrée, haute précision, haute rigidité
4. Structure à cage à double support pour porte-satellites, haute fiabilité et haute précision à grande vitesse
5. Avec fonction de réglage du jeu axial
6. Conception de verrouillage à pince, installation coaxiale du moteur plus haute
7. À associer à une boîte de vitesses à engrenages hélicoïdaux, pour une transmission plus stable et une capacité de charge plus importante.
Avantages de l'application :
Transmission efficace : La conception à engrenages hélicoïdaux minimise les pertes d’énergie lors de la transmission, ce qui améliore le rendement des réducteurs de la série PXR. Il en résulte une réduction de la consommation d’énergie et des coûts d’exploitation.
Capacité de charge élevée : Le profil en développante des dents des engrenages hélicoïdaux améliore la capacité de charge, permettant aux réducteurs de la série PXR de maintenir des performances stables même sous de fortes charges.
Fonctionnement fluide : L'engrènement fluide des engrenages hélicoïdaux réduit les vibrations et le bruit, augmentant ainsi la fiabilité et la durée de vie de l'équipement.
Installation flexible : Grâce à leur conception compacte, les réducteurs de la série PXR sont flexibles et pratiques à installer et à utiliser, ce qui les rend adaptés à une variété de systèmes de distribution complexes.
Plage de spécifications : 42-120
Plage de rapport de vitesse : 3-100
Plage de précision : 3 à 5 minutes d’arc (niveau P1) (pour certaines tailles) ; 5 à 8 minutes d’arc (niveau P2)
Le réducteur à engrenages hélicoïdaux Newgear PXR utilise une conception d'engrenage hélicoïdal avancée, qui améliore non seulement le rendement de la transmission, mais augmente également considérablement la capacité de charge et la durée de vie de l'équipement. Le profil en développante de denture assure un engrènement plus fluide, réduisant les vibrations et le bruit, et garantissant ainsi un fonctionnement stable. De plus, les réducteurs de la série PXR présentent une conception compacte, ce qui les rend flexibles et faciles à installer et à utiliser. Ils offrent également une variété de rapports de réduction pour répondre aux besoins de diverses applications.

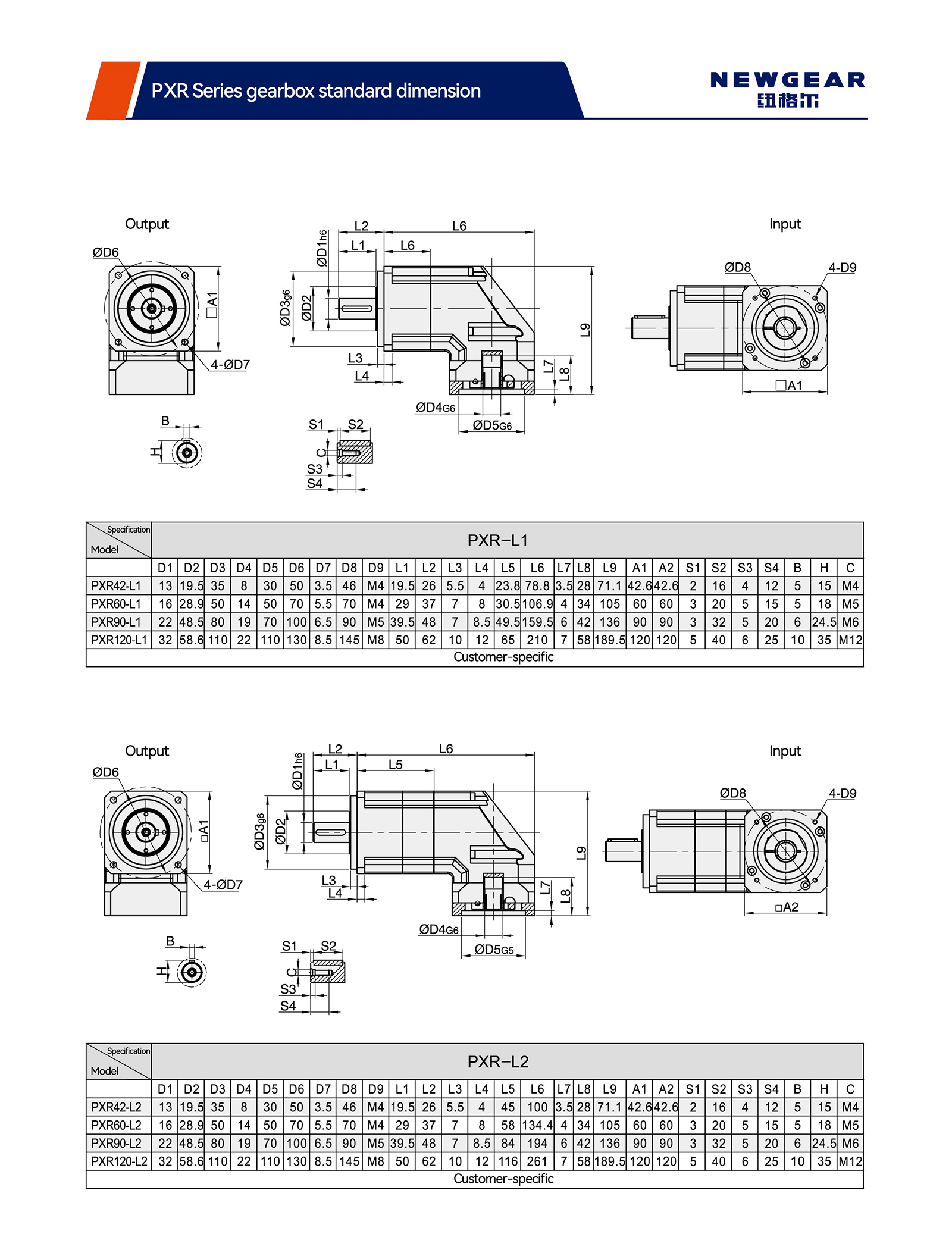

| Paramètres techniques | Série de modèles | PXR42 | PXR60 | PXR90 | PXR120 | ||
| Couple maximal | Nm | 1,5 Couple nominal | |||||
| Couple de freinage d'urgence | Nm | 2,5 Couple nominal | |||||
| Force radiale maximale admissible | N | 780 | 1530 | 3300 | 6700 | ||
| Force axiale maximale admissible | N | 390 | 600 | 1500 | 3000 | ||
| Rigidité en torsion | Nm/arcmin | 2,5 | 6 | 12 | 23 | ||
| Vitesse d'entrée maximale | tr/min | 8000 | 8000 | 6000 | 6000 | ||
| Vitesse d'entrée nominale | tr/min | 4000 | 4000 | 3000 | 3000 | ||
| Bruit | dB | ≤56 | ≤64 | ≤66 | ≤66 | ||
| Durée de vie moyenne | h | 20000 | |||||
| Efficacité à pleine charge | % | L1≥95% L2≥92% | |||||
| Contrecoup | P1 | L1 | arcmin | ≤3 | ≤5 | ≤5 | ≤5 |
| L2 | arcmin | ≤5 | ≤7 | ≤7 | ≤7 | ||
| P2 | L1 | arcmin | ≤5 | ≤8 | ≤8 | ≤8 | |
| L2 | arcmin | ≤7 | ≤10 | ≤10 | ≤10 | ||
| Moment d'inertie | L1 | 3 | kg.cm² | / | 0,40 | 2.28 | 6,87 |
| 4 | kg.cm² | 0,12 | 0,40 | 2.28 | 6,87 | ||
| 5 | kg.cm² | 0,09 | 0,40 | 2.28 | 6,87 | ||
| 7 | kg.cm² | 0,09 | 0,40 | 2.28 | 6,87 | ||
| 8 | kg.cm² | / | 0,40 | 1,45 | 4,76 | ||
| 10 | kg.cm² | 0,09 | 0,40 | 1,45 | 4,76 | ||
| 14 | kg.cm² | / | 0,40 | 2.28 | 6,87 | ||
| 20 | kg.cm² | / | 0,40 | 2.28 | 6,87 | ||
| L2 | 25 | kg.cm² | 0,09 | 0,40 | 2.28 | 6,87 | |
| 30 | kg.cm² | / | 0,40 | 2.28 | 6,87 | ||
| 35 | kg.cm² | 0,09 | 0,40 | 2.28 | 6,87 | ||
| 40 | kg.cm² | 0,09 | 0,40 | 2.28 | 6,87 | ||
| 50 | kg.cm² | 0,09 | 0,30 | 1,45 | 4,76 | ||
| 70 | kg.cm² | 0,09 | 0,30 | 1,45 | 4,76 | ||
| 100 | kg.cm² | 0,07 | 0,30 | 1,45 | 4,76 | ||
| Paramètres techniques | Série de modèles | PXR42 | PXR60 | PXR90 | PXR120 | ||
| Spécification | Rapport | ||||||
| Couple nominal | L1 | 3 | / | 40 | 105 | 165 | |
| 4 | 17 | 45 | 130 | 230 | |||
| 5 | 15 | 45 | 130 | 230 | |||
| 7 | 12 | 45 | 100 | 220 | |||
| 8 | / | 45 | 130 | 230 | |||
| 10 | 10 | 45 | 130 | 230 | |||
| 14 | / | 45 | 100 | 220 | |||
| 20 | / | 30 | 75 | 175 | |||
| L2 | 25 | 15 | 45 | 130 | 230 | ||
| 30 | / | 40 | 105 | 165 | |||
| 35 | 15 | 45 | 130 | 230 | |||
| 40 | 17 | 45 | 130 | 230 | |||
| 50 | 15 | 45 | 130 | 230 | |||
| 70 | 12 | 45 | 100 | 220 | |||
| 100 | 10 | 45 | 130 | 230 | |||
| Degré de protection | IP65 | ||||||
| Température de fonctionnement | -10°C à 90°C | ||||||
| Poids (kg) | L1 | 0,7 | 2.05 | 6h45 | 13,7 | ||
| L2 | 0,9 | 3.15 | 8.8 | 17,5 | |||
