Caractéristiques du produit:
1. Mécanisme à engrenages coniques hélicoïdaux pour obtenir une sortie de direction à angle droit
2. L'engrenage conique existe en versions droite et hélicoïdale ; l'engrenage conique hélicoïdal est plus silencieux et offre un fonctionnement plus fluide.
3. Conception intégrée, haute précision, haute rigidité
4. Structure à cage à double support pour porte-satellites, haute fiabilité et haute précision à grande vitesse
5. Comparée à la série PXR à corps carré correspondante, elle offre plus de tailles
6. Conception de couplage plus large, dimensions d'installation plus importantes
7. À associer à une boîte de vitesses à engrenages hélicoïdaux, pour une transmission plus stable et une capacité de charge plus importante.
Domaines d'application :
Fabrication mécanique : Dans les machines de haute précision telles que les machines-outils CNC et les centres d’usinage, le réducteur servo à angle droit Newgear assure une transmission stable et précise, garantissant la précision et l’efficacité de l’usinage.
Emballage et impression : Dans les machines d’emballage et d’impression, les servoréducteurs à angle droit permettent un contrôle de transmission rapide et précis, améliorant ainsi l’efficacité de la production et la qualité des produits.
Équipements d'automatisation : Dans les chaînes de montage automatisées, les systèmes robotiques et autres équipements automatisés, le réducteur servo à angle droit Newgear assure une transmission fiable, garantissant un fonctionnement stable et efficace.
Plage de spécifications : 60-180
Plage de rapport de vitesse : 3-100
Plage de précision : 3-5 minutes d’arc (niveau P1) 5-8 minutes d’arc (niveau P2)
Grâce à leur transmission de haute précision, leur structure à angle droit, leur capacité de charge élevée, leur faible niveau sonore et leur longue durée de vie, les réducteurs servo à angle droit Newgear jouent un rôle essentiel dans l'automatisation industrielle. Ils améliorent non seulement les performances et l'efficacité des machines, mais favorisent également la transformation, la modernisation et le développement intelligent du secteur manufacturier. Avec les progrès constants de l'automatisation industrielle et l'amélioration continue des technologies intelligentes, les réducteurs servo à angle droit Newgear sont promis à un avenir encore plus prometteur.

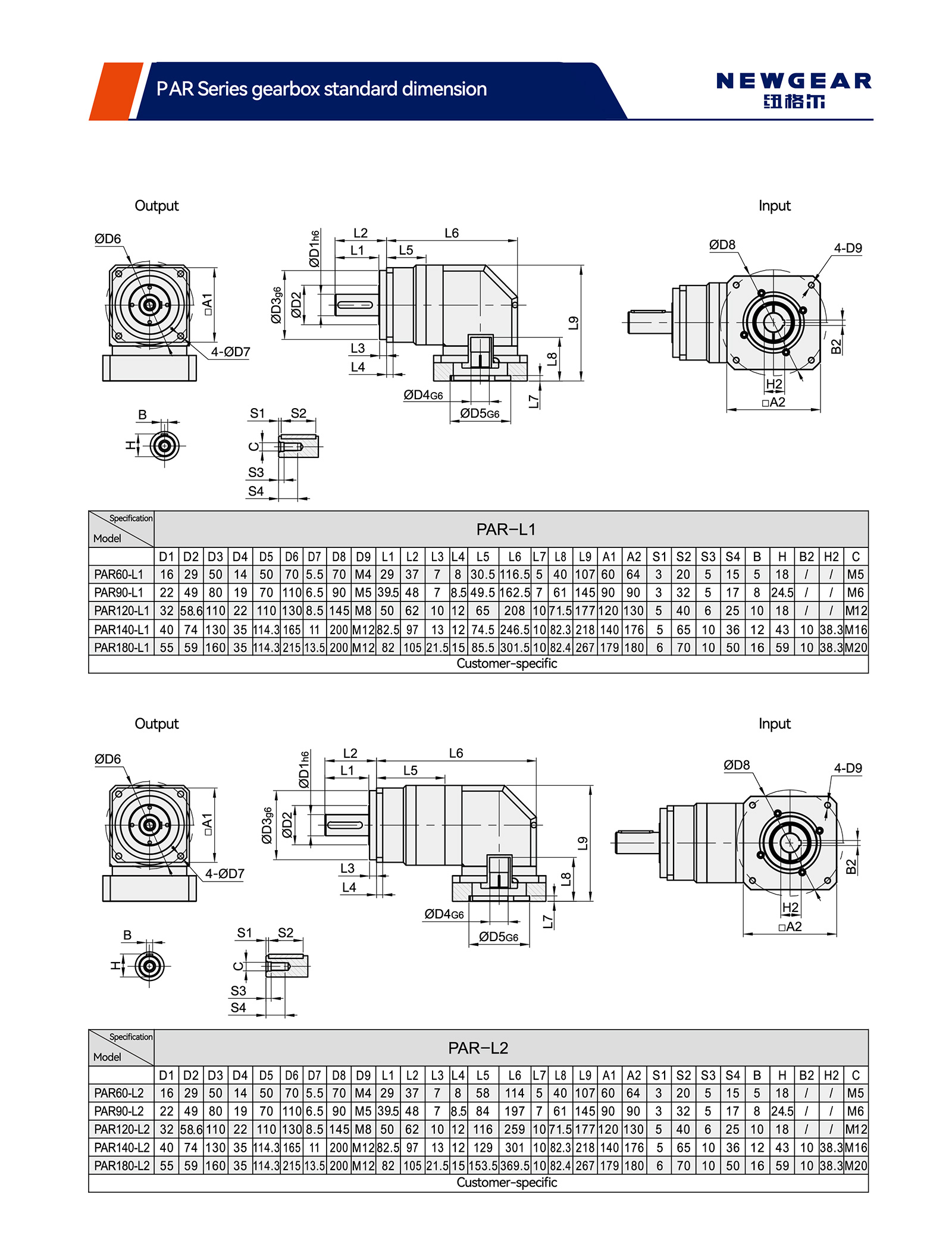

| Paramètres techniques | Série de modèles | PAR60 | PAR90 | PAR120 | PAR140 | PAR180 | ||
| Couple maximal | Nm | 1,5 Couple nominal | ||||||
| Couple de freinage d'urgence | Nm | 2,5 Couple nominal | ||||||
| Force radiale maximale admissible | N | 1530 | 3300 | 6700 | 9400 | 14500 | ||
| Force axiale maximale admissible | N | 600 | 1500 | 3000 | 4700 | 7250 | ||
| Rigidité en torsion | Nm/arcmin | 6 | 12 | 23 | 47 | 130 | ||
| Vitesse d'entrée maximale | tr/min | 8000 | 6000 | 6000 | 6000 | 6000 | ||
| Vitesse d'entrée nominale | tr/min | 4000 | 3000 | 3000 | 3000 | 3000 | ||
| Bruit | dB | ≤64 | ≤66 | ≤66 | ≤68 | ≤68 | ||
| Durée de vie moyenne | h | 20000 | ||||||
| Efficacité à pleine charge | % | L1≥95% L2≥92% | ||||||
| Contrecoup | P1 | L1 | arcmin | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| L2 | arcmin | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ||
| P2 | L1 | arcmin | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | |
| L2 | arcmin | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ||
| Moment d'inertie | L1 | 3 | kg.cm² | 0,40 | 2.28 | 6,87 | 23,5 | 69,2 |
| 4 | kg.cm² | 0,40 | 2.28 | 6,87 | 21,5 | 68,6 | ||
| 5 | kg.cm² | 0,40 | 2.28 | 6,87 | 21,5 | 68,6 | ||
| 7 | kg.cm² | 0,40 | 2.28 | 6,87 | 21,5 | 68,6 | ||
| 8 | kg.cm² | / | 1,45 | 4,76 | 20,5 | / | ||
| 10 | kg.cm² | 0,40 | 1,45 | 4,76 | 20.1 | 66.2 | ||
| 14 | kg.cm² | / | 2.28 | 6,87 | / | 68,6 | ||
| 20 | kg.cm² | / | 2.28 | 6,87 | / | 68,6 | ||
| L2 | 25 | kg.cm² | 0,40 | 2.28 | 6,87 | 6,88 | 23.8 | |
| 30 | kg.cm² | 0,40 | 2.28 | 6,87 | 7.10 | 22.2 | ||
| 35 | kg.cm² | 0,40 | 2.28 | 6,87 | 6,88 | 22.2 | ||
| 40 | kg.cm² | 0,40 | 2.28 | 6,87 | 6,88 | 22.2 | ||
| 50 | kg.cm² | 0,30 | 1,45 | 4,76 | 6,88 | 22.2 | ||
| 70 | kg.cm² | 0,30 | 1,45 | 4,76 | 6,88 | 22.2 | ||
| 100 | kg.cm² | 0,30 | 1,45 | 4,76 | 6,34 | 21,6 | ||
| Paramètres techniques | Série de modèles | PAR60 | PAR90 | PAR120 | PAR140 | PAR180 | ||
| Spécification | Rapport | |||||||
| Couple nominal | L1 | 3 | 40 | 105 | 165 | 360 | 880 | |
| 4 | 45 | 130 | 230 | 480 | 1100 | |||
| 5 | 45 | 130 | 230 | 480 | 1100 | |||
| 7 | 45 | 100 | 220 | 480 | 1100 | |||
| 8 | / | 130 | 230 | 440 | / | |||
| 10 | 30 | 75 | 175 | 360 | 1100 | |||
| 14 | / | 100 | 220 | / | 1100 | |||
| 20 | / | 75 | 175 | / | 1100 | |||
| L2 | 25 | 45 | 130 | 230 | 480 | 1100 | ||
| 30 | 40 | 105 | 165 | 360 | 880 | |||
| 35 | 45 | 130 | 230 | 480 | 1100 | |||
| 40 | 45 | 130 | 230 | 480 | 1100 | |||
| 50 | 45 | 130 | 230 | 480 | 1100 | |||
| 70 | 45 | 100 | 220 | 480 | 1100 | |||
| 100 | 30 | 130 | 230 | 360 | 1100 | |||
| Degré de protection | IP65 | |||||||
| Température de fonctionnement | -10°C à 90°C | |||||||
| Poids (kg) | L1 | 2.2 | 6.6 | 13.4 | 27 | 52 | ||
| L2 | 3.2 | 9 | 17,5 | 33,5 | 65 | |||
