1. Conception intégrée, haute précision, haute rigidité
2. Structure porteuse planétaire à double cage de support, haute fiabilité adaptée aux vitesses élevées
3. Avec fonction de réglage du jeu axial
4. L'arbre d'entrée peut être ouvert avec une rainure de clavette
5. Permet un couple nominal et une charge axiale et radiale plus élevés
6. Transmission par engrenages hélicoïdaux, transmission plus fluide et plus grande capacité de charge
7. Faible jeu de retour, positionnement plus précis
Avantage du produit :
1. Haute performance 2. Durabilité
3. Entretien facile 4. Large gamme d'applications
Plage de spécifications : 42-120
Plage de rapport de vitesse : 3-100
Plage de précision : 1-3 arcmin (niveau P1) 3-5 arcmin (niveau P2)
Le réducteur planétaire servo Newgear à engrenages hélicoïdaux PX améliore non seulement les performances et le rendement des équipements automatisés, mais réduit également les coûts d'exploitation et de maintenance, contribuant ainsi significativement au développement de l'automatisation industrielle. À l'ère de l'Industrie 4.0, Newgear s'engage à développer des produits de transmission toujours plus innovants et performants pour insuffler un nouveau dynamisme au développement de l'automatisation industrielle.

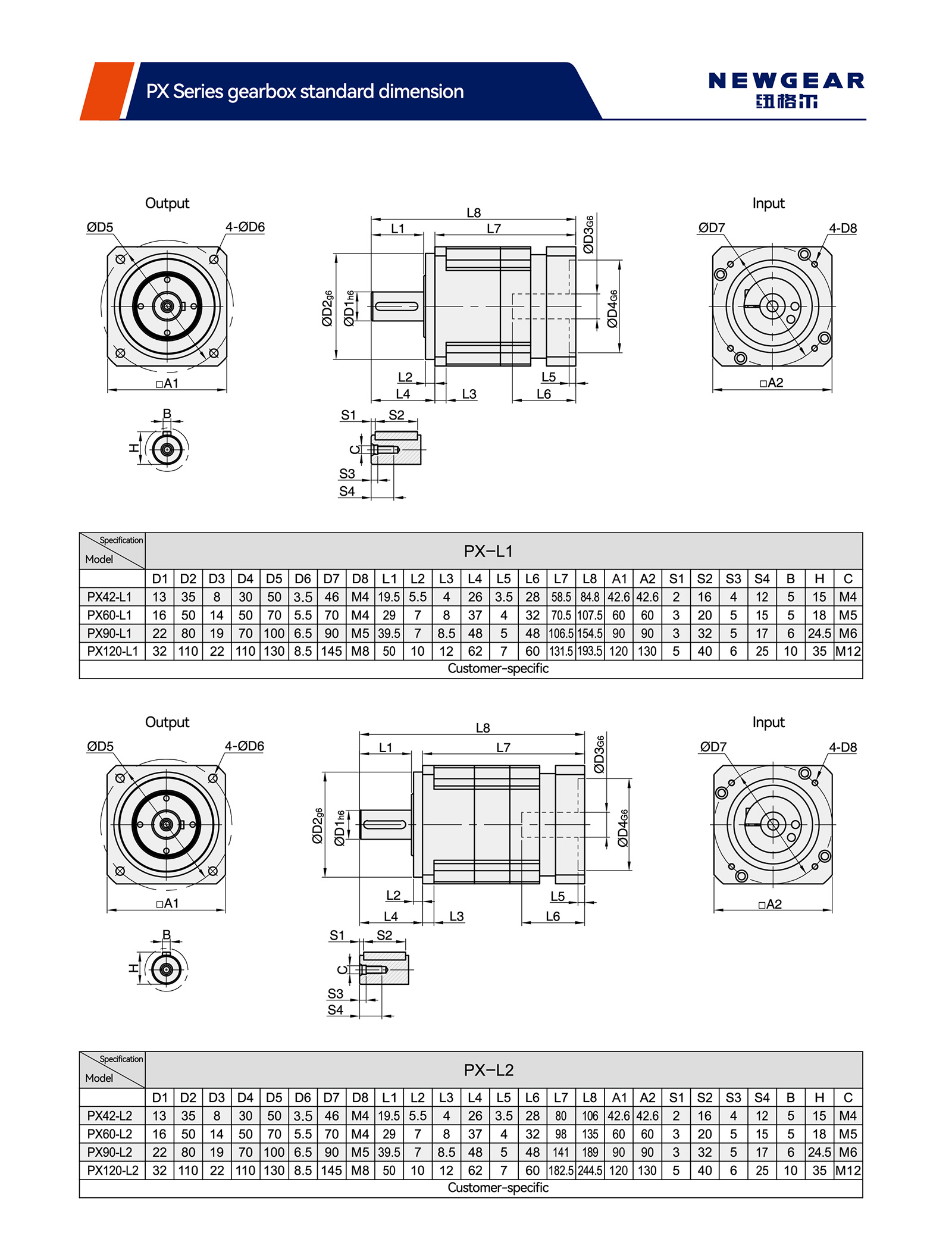

| Paramètres techniques | Série de modèles | PX42 | PX60 | PX90 | PX120 | ||
| Couple maximal | Nm | Couple nominal 1,5 fois | |||||
| Couple de freinage d'urgence | Nm | Couple nominal de 2,5 fois | |||||
| Force radiale maximale admissible | N | 780 | 1530 | 3250 | 6700 | ||
| Force axiale maximale admissible | N | 390 | 630 | 1300 | 3000 | ||
| Rigidité à la torsion | Nm/arcmin | 2,5 | 6 | 12 | 23 | ||
| Vitesse d'entrée maximale | tr/min | 8000 | 8000 | 8000 | 8000 | ||
| Vitesse d'entrée nominale | tr/min | 4000 | 4000 | 3000 | 3000 | ||
| Bruit | dB | ≤56 | ≤58 | ≤60 | ≤65 | ||
| Durée de vie moyenne | h | 20000 | |||||
| Efficacité à pleine charge | % | L1≥95% L2≥90% | |||||
| Contrecoup | P1 | L1 | minute d'arc | ≤3 | ≤3 | ≤3 | ≤3 |
| L2 | minute d'arc | ≤5 | ≤5 | ≤5 | ≤5 | ||
| P2 | L1 | minute d'arc | ≤5 | ≤5 | ≤5 | ≤5 | |
| L2 | minute d'arc | ≤7 | ≤7 | ≤7 | ≤7 | ||
| Moment d'inertie | L1 | 3 | Kg.cm2 | / | 0,16 | 0,61 | 3,25 |
| 4 | Kg.cm2 | 0,03 | 0,14 | 0,48 | 2,74 | ||
| 5 | Kg.cm2 | 0,03 | 0,13 | 0,47 | 2,71 | ||
| 7 | Kg.cm2 | 0,03 | 0,13 | 0,45 | 2,62 | ||
| 8 | Kg.cm2 | / | 0,13 | 0,45 | 2,60 | ||
| 10 | Kg.cm2 | 0,03 | 0,13 | 0,40 | 2,57 | ||
| L2 | 12 | Kg.cm2 | / | 0,13 | 0,45 | 0,45 | |
| 15 | Kg.cm2 | / | 0,13 | 0,45 | 0,45 | ||
| 20 | Kg.cm2 | 0,03 | 0,13 | 0,45 | 0,45 | ||
| 25 | Kg.cm2 | 0,03 | 0,13 | 0,45 | 0,40 | ||
| 28 | Kg.cm2 | 0,03 | 0,13 | 0,45 | 0,45 | ||
| 30 | Kg.cm2 | / | 0,13 | 0,45 | 0,45 | ||
| 35 | Kg.cm2 | 0,03 | 0,13 | 0,40 | 0,40 | ||
| 40 | Kg.cm2 | 0,03 | 0,13 | 0,45 | 0,45 | ||
| 50 | Kg.cm2 | 0,03 | 0,13 | 0,40 | 0,40 | ||
| 70 | Kg.cm2 | 0,03 | 0,13 | 0,40 | 0,40 | ||
| 100 | Kg.cm2 | 0,03 | 0,13 | 0,40 | 0,40 | ||
| Paramètres techniques | Série de modèles | PX42 | PX60 | PX90 | PX120 | ||
| Spécification | Rapport | ||||||
| Couple nominal | L1 | 3 | / | 40 | 105 | 165 | |
| 4 | 17 | 45 | 130 | 230 | |||
| 5 | 15 | 45 | 130 | 230 | |||
| 7 | 12 | 45 | 100 | 220 | |||
| 8 | / | 40 | 90 | 200 | |||
| 10 | 10 | 30 | 75 | 175 | |||
| L2 | 12 | / | 40 | 105 | 165 | ||
| 15 | / | 40 | 105 | 165 | |||
| 20 | 17 | 45 | 130 | 230 | |||
| 25 | 15 | 45 | 130 | 230 | |||
| 28 | 17 | 45 | 130 | 230 | |||
| 30 | / | 40 | 105 | 165 | |||
| 35 | 15 | 45 | 130 | 230 | |||
| 40 | 17 | 45 | 130 | 230 | |||
| 50 | 15 | 45 | 130 | 230 | |||
| 70 | 12 | 45 | 100 | 220 | |||
| 100 | 10 | 30 | 75 | 175 | |||
| Degré de protection | IP65 | ||||||
| Température de fonctionnement | '-10°C à 90°C | ||||||
| Poids (kg) | L1 | 0,5 | 1,25 | 3,75 | 8,5 | ||
| L2 | 0,8 | 1,75 | 5.1 | 12 | |||
:
